技术摘要：
本发明涉及一种康复设备，尤其涉及一种医疗用足部按摩散淤康复设备。技术问题是如何设计一种能够代替人工对足部进行按摩，按摩效率高，且按摩力度一致的医疗用足部按摩散淤康复设备。一种医疗用足部按摩散淤康复设备，包括有：框体，所述框体外一侧边缘位置固接有安装  全部
背景技术：
脚，人和某些动物身体最下部接触地面的部分，是人体重要的负重器官和运动器 官。有时候，脚也可以指非生命物体的支撑部分或最下面或最后面的部分，如：“山脚下”、 “注脚”等，人们长时间的运动训练后，部分人的足部容易酸痛，且容易受伤，则需要对足部 进行按摩散淤，不影响下次运动训练。 目前，大多数都是人们自己用手不断的足部进行按摩，首先需要将精油涂抹在足 部，然后再用双手对足部进行按摩，由于手需要用力，且需要不断的移动进行全面按摩，时 间一长，手容易酸痛导致按摩效率低，且长时间的按摩，导致后续的按摩力度不一致，影响 按摩的效果。 因此，特别需要一种能够代替人工对足部进行按摩，按摩效率高，且按摩力度一致 的医疗用足部按摩散淤康复设备，以解决现有技术中存在的问题。
技术实现要素：

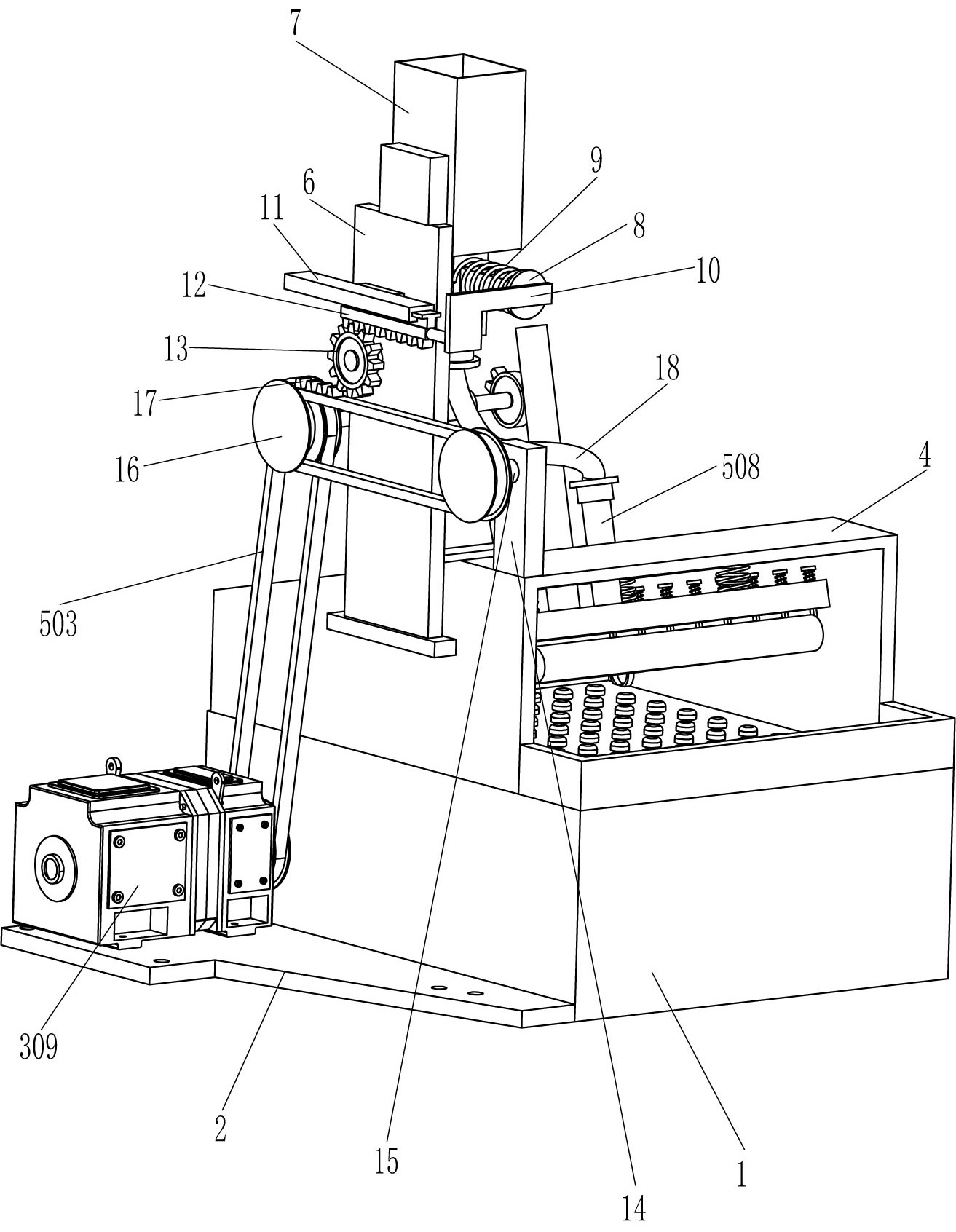

为了克服手需要用力，且需要不断的移动进行全面按摩，手容易酸痛导致按摩效 率低，且长时间的按摩，导致后续的按摩力度不一致的缺点，技术问题为：提供一种能够代 替人工对足部进行按摩，按摩效率高，且按摩力度一致的医疗用足部按摩散淤康复设备。 技术方案是：一种医疗用足部按摩散淤康复设备，包括有：框体，所述框体外一侧 边缘位置固接有安装板；壳体，所述壳体固接于所述框体的敞口处一侧；按摩机构，安装于 所述安装板一侧与所述框体之间，用于对脚底进行按摩；按压机构，安装于所述壳体上，其 与所述按摩机构固定连接，用于对脚背进行按摩。 进一步，按摩机构包括有：第一转轴，所述第一转轴转动式的连接于所述框体内两 侧中部之间；第二转轴，所述第二转轴转动式的连接于远离所述第一转轴的所述框体内两 侧中部之间；链轮，所述链轮的数量为四个，其中两个固定套装于所述第一转轴两部周向， 另外两个固定套装于所述第二转轴两部周向；链条，所述链条绕在每侧两个所述链轮之间； 推板，所述推板固接于远离所述壳体的两条所述链条一侧之间；放置板，所述放置板固接于 靠近所述壳体的所述框体内四侧之间；按摩杆，所述按摩杆间隔滑动式的穿接于所述放置 板上，其与所述推板配合；第一弹簧，所述第一弹簧套装于所述按摩杆上，其一端与靠近所 述链条的所述按摩杆一部固定连接，另一端与朝向所述推板的所述放置板一侧固定连接； 伺服电机，所述伺服电机安装于靠近所述第二转轴的所述安装板一侧，其输出轴与贯穿所 述框体的所述第二转轴端部固定连接。 进一步，按压机构包括有：第一齿条，所述第一齿条滑动式的穿接于远离所述链条 的所述壳体一部；多孔活动板，所述多孔活动板固接于朝向所述放置板的所述第一齿条端 部；第二弹簧，所述第二弹簧间隔连接于远离所述放置板的所述多孔活动板外一侧与朝向 4 CN 111544271 A 说　明　书 2/5 页 所述框体的所述壳体内一侧之间，其数量至少为四根；活动杆，所述活动杆间隔滑动式的穿 接于靠近所述壳体的所述多孔活动板两部；海绵辊，所述海绵辊转动式的连接于远离所述 第二弹簧的两侧每两根所述活动杆一部之间；第三弹簧，所述第三弹簧绕接于远离所述海 绵辊的所述多孔活动板外一侧与远离所述放置板的所述活动杆内一侧之间；支撑板，所述 支撑板固接于靠近所述第一齿条的所述壳体外一侧；转杆，所述转杆转动式的穿接于远离 所述壳体的所述支撑板一部；第一传动组件，所述第一传动组件连接于所述伺服电机的输 出轴一部周向与远离所述第一齿条的所述转杆端部之间；缺齿齿轮，所述缺齿齿轮固定套 装于远离所述第一传动组件的所述转杆端部，其与所述第一齿条配合；进液管，所述进液管 连接于远离所述框体且靠近所述第一齿条的所述多孔活动板一侧并连通，其远离所述框体 的端部贯穿所述壳体。 进一步，还包括有：竖板，所述竖板固接于靠近所述第一传动组件的所述壳体外一 侧；放置框，所述放置框固接于远离所述框体且朝向所述第一齿条的所述竖板一侧；出液 管，所述出液管连接于朝向所述框体的所述放置框端部并连通，其尾端与远离所述框体的 所述进液管端部连接，所述出液管与所述进液管内连通；带孔挡杆，所述带孔挡杆滑动式的 穿接于靠近所述竖板的所述放置框一部，其与所述放置框配合；第四弹簧，所述第四弹簧套 装于所述带孔挡杆上，其一端与所述放置框外一侧固定连接，另一端与远离所述放置框的 所述带孔挡杆内一侧固定连接；L型板，所述L型板固接于远离所述放置框的所述带孔挡杆 端部；导轨，所述导轨固接于远离所述框体与所述放置框的所述竖板一侧；第二齿条，所述 第二齿条滑动式的放置于朝向所述安装板的所述导轨一侧，其一端与朝向所述竖板的所述 L型板一侧固定连接；旋转齿轮，所述旋转齿轮转动式的连接于远离所述放置框的所述竖板 一侧，其与所述第二齿条啮合；支板，所述支板固接于远离所述框体的所述壳体外一侧边缘 位置；旋转轴，所述旋转轴转动式的连接于远离所述壳体且与所述竖板同一侧的所述支板 一侧；第二传动组件，所述第二传动组件连接于远离所述支板的所述旋转轴端部与远离所 述缺齿齿轮的所述第一传动组件其中一侧传动轴之间；齿块，所述齿块间隔固接于靠近所 述旋转齿轮的所述第二传动组件外一侧，其与所述旋转齿轮配合。 进一步，还包括有：u型挡板，所述u型挡板固接于靠近所述壳体的所述框体一侧； 排液阀管，所述排液阀管连接于远离所述第一传动组件且靠近所述框体的所述壳体一侧并 连通。 有益效果为： 1、通过将脚移动至壳体内与按摩杆与海绵辊接触，启动伺服电机反转，可使得推块带 动按摩杆移动对脚底进行按摩，同时，将精油倒入进液管内，精油则流在海绵辊上，海绵辊 上下移动通过精油对脚背进行按摩，如此，无需人手动对足部进行按摩，避免了手酸痛，按 摩效率高，按摩力度还一致。 2、通过带孔挡杆与第四弹簧的作用，能使得放置框内的精油流入进液管内，也就 掉落至海绵辊上，则无需人手不断的将精油倒入进液管内，省时省力。 3、通过u型挡板与排液阀管的作用，能将残留在放置板上的精油挡住，且打开排液 阀管，精油则全部流出进行收集，如此，更方便对残留精油的收集。 5 CN 111544271 A 说　明　书 3/5 页 附图说明 图1为本发明的第一种立体结构示意图。 图2为本发明的第二种立体结构示意图。 图3为本发明的第一种部分立体结构示意图。 图4为本发明的第二种部分立体结构示意图。 图5为本发明A部分的放大示意图。 图中零部件名称及序号：1  框体，2  安装板，3  按摩机构，301  放置板，302  按摩 杆，303  第一弹簧，304  第一转轴，305  第二转轴，306  链轮，307  链条，308  推板，309  伺服 电机，4  壳体，5  按压机构，501  支撑板，502  转杆，503  第一传动组件，504  缺齿齿轮，505  第二弹簧，506  多孔活动板，507  第一齿条，508  进液管，509  活动杆，5010  海绵辊，5011  第三弹簧，6  竖板，7  放置框，8  带孔挡杆，9  第四弹簧，10  L型板，11  导轨，12  第二齿条， 13  旋转齿轮，14  支板，15  旋转轴，16  第二传动组件，17  齿块，18  出液管，19  u型挡板，20  排液阀管。
