技术摘要：
本发明提供一种单纤双向器件，包括壳体，设置在壳体内的尾纤以及连接在壳体上端的安装座，安装座的一侧开设有并排设置的第一安装孔和第二安装孔，第一安装孔内安装有激光器，第二安装孔内安装有与激光器平行设置的探测器；安装座内设置有滤光片座，滤光片座上对应激光  全部
背景技术：
目前，波分复用单纤双向通信技术在光通信领域已取得非常广泛的应用，作为波 分复用单纤双向光通信的核心部件---波分复用光收发一体单纤双向器件也有着多种多样 的设计方案，但目前的方案都是使用45度分光片，探测器与激光器夹角为90度；在组装时， 先在组件座内安装滤光片的安装位置点胶，然后用镊子夹住滤光片，然后将滤光片直接粘 接在组件座内部，而由于滤光片体积很小，对应的安装位置也很有限，因此上述做法容易导 致滤光片安装精度降低，进而会影响产品质量。
技术实现要素：

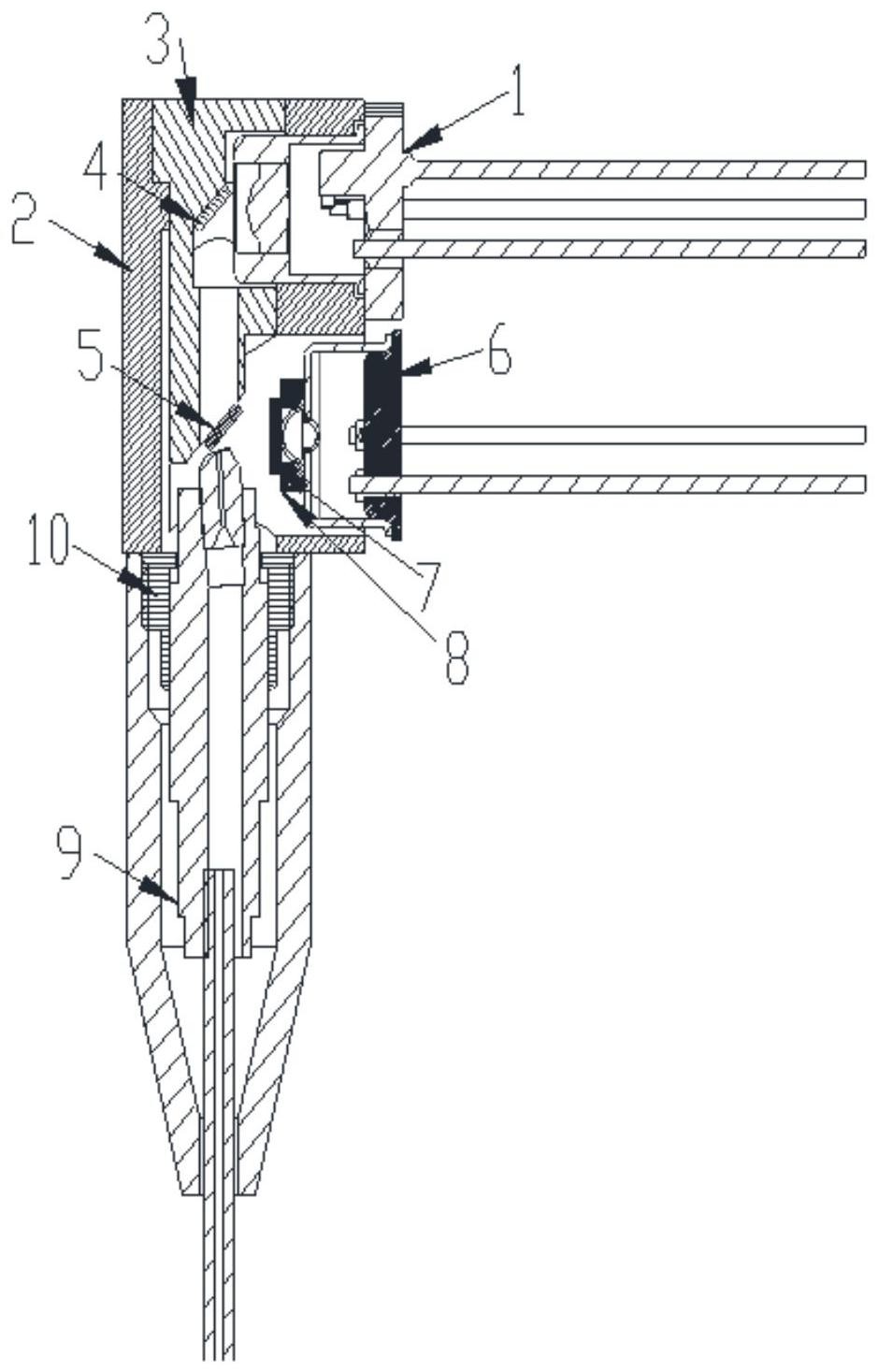

本发明的目的是提供一种单纤双向器件，以解决现有的单纤双向器件体积小组装 精度低，从而影响产品质量的问题。 本发明提供了如下的技术方案： 一种单纤双向器件，包括壳体，设置在壳体内的尾纤以及连接在壳体上端的安装 座，所述安装座的一侧开设有并排设置的第一安装孔和第二安装孔，所述第一安装孔内安 装有激光器，所述第二安装孔内安装有与激光器平行设置的探测器；其特征在于，所述安装 座内设置有滤光片座，所述滤光片座上对应激光器和探测器设置有第一安装平面和第二安 装平面，所述第一安装平面上粘接有分光片，所述第二安装平面上粘接有第一滤光片，所述 激光器发出的光能够经过分光片反射后角度改变90度，再透射过第一滤光片入射到尾纤中 输出光信号；所述第一安装平面和第二安装平面的周围成型有容纳多余胶水的容纳槽，所 述第二安装平面中心位置设有通孔。 优选的，所述安装座的内壁上成型有沿所述滤光片座装入方向设置的导向槽，所 述滤光片座的外侧壁上成型有与所述导向槽配合的导向条。 优选的，所述第一安装平面和第二安装平面与所述滤光片座的轴线成45度夹角。 优选的，所述滤光片座为一体注塑成型的塑料件。 优选的，所述壳体和安装座之间设置有调节环。 优选的，所述激光器为非球激光器。 优选的，所述探测器的端部还设置有第二滤光片。 本发明的有益效果是： 本发明一种单纤双向器件，激光器与探测器管脚平行并且在同侧，采用分光片使 发射激光器的光路改变45度，使其与接收端探测器管脚平行；在组装时，在第二安装平面上 点胶后将第一滤光片贴装在第二安装平面上，然后将装有第一滤光片的滤光片座插装至外 壳内部即可，在贴装滤光片时多余的胶水会被挤进容纳槽内，从而避免多余的胶水溢出并 粘附在第一滤光片外表面上影响产品使用性能；滤光片座为一体注塑成型的塑料件，即可 3 CN 111552040 A 说　明　书 2/2 页 通过注塑成型的方式制造滤光片座，从而保证产品质量；在装入滤光片座时，导向槽与导向 凸条相配合为滤光片座提供导向及限位作用，从而这样有利于保证滤光片座的装配精度， 进一步保证产品质量。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。在附图中： 图1是本发明结构示意图； 图2是滤光片座结构示意图； 图3是本发明工作原理图； 图中标记为： 1.激光器，2.安装座，3.滤光片座，31.第一安装平面，32.第二安装平面，33.容纳 槽，34.通孔，35.导向条，4.分光片，5.第一滤光片，6.探测器，7.第二滤光片，8.固定扣，9. 尾纤，10.调节环。
