技术摘要：
本发明提供了一种整体式两位三通电磁阀，包括上壳体和下壳体，上壳体与下壳体固定连接；下壳体设有入气通道、出气通道及阀座，阀座设有轴向通孔，阀座与下壳体螺纹连接，入气通道与阀座的轴向通孔连通；上壳体设有阀芯，阀芯设于阀座上方，阀芯的上方设有排气端头，排  全部
背景技术：
两位三通式电磁阀可以为气体作动阀门提供控制气体，并提供控制气体的排气通 道。传统的两位三通电磁阀一般有分体式和整体式两种结构：(1)分体式两位三通电磁阀一 般包括上下两个活门，活门通过顶杆与铁芯进行联动，与活门密封的部位集成在壳体上，加 工难度大，结构复杂。(2)整体式两位三通电磁阀，将铁芯和活门设计为一体，实现通电吸合 和密封功能，简化了产品结构。但是在流通通道的布局上，入口气体一般经由电磁铁部分的 流动通道再通过壳体上的流动通道进入出口，两条通道之间的衔接上会存在不顺畅的问 题。针对传统整体式两位三通电磁阀技术缺点。
技术实现要素：

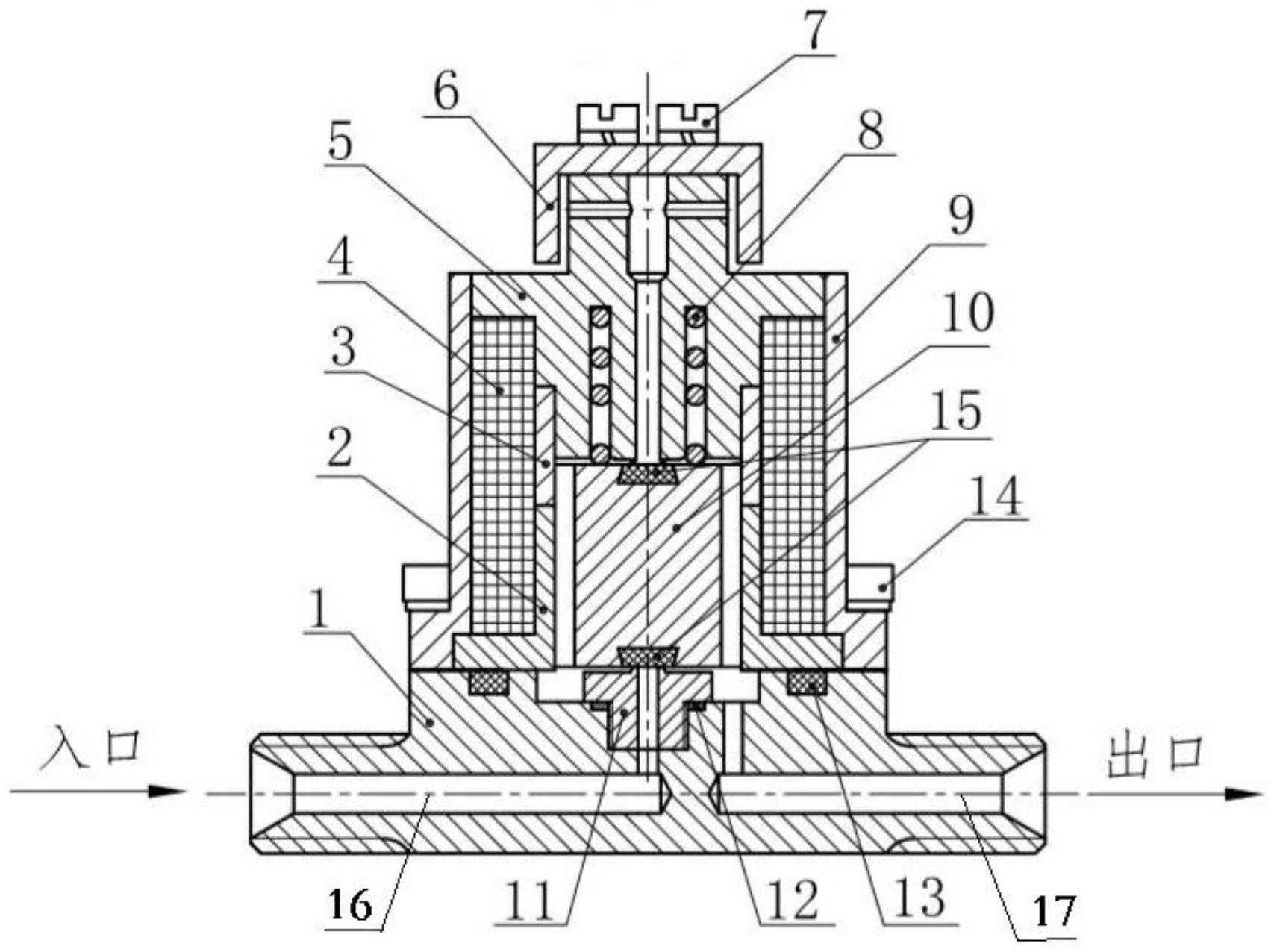

本发明所要解决的技术问题是：提供一种结构简单的整体式两位三通电磁阀。 为了解决上述技术问题，本发明采用的技术方案为：一种整体式两位三通电磁阀， 包括上壳体和下壳体，上壳体与下壳体固定连接； 所述下壳体设有入气通道、出气通道及阀座，所述阀座设有轴向通孔，所述阀座与 下壳体螺纹连接，所述入气通道与阀座的轴向通孔连通； 所述上壳体设有阀芯，所述阀芯设于阀座上方，所述阀芯的上方设有排气端头，所 述排气端头的轴向设有排气通道，排气端头内还设有弹簧，所述弹簧与阀芯相抵；所述排气 端头的上端盖合有盖板； 所述下壳体的出气通道连通至所述阀芯与阀座的接合处； 所述阀芯的侧面轴向开设有气体流通槽，阀芯的上下两端分别设有氟塑料，阀芯 的上端的氟塑料用于与排气端头形成密封，所述阀芯的下端的氟塑料用于与阀座形成密 封； 所述阀芯的侧面的下部环绕设置有挡铁，所述阀芯的侧面的上部环绕设置有隔磁 环，所述排气端头的下部设于隔磁环内，所述挡铁及隔磁环的侧面设有线圈。 进一步的，所述排气端头、隔磁环及挡铁焊接固定连接。 进一步的，所述线圈缠绕在所述挡铁及隔磁环的侧面。 进一步的，所述下壳体的上端与挡铁的下端相接触，接触处设有密封圈。 进一步的，所述下壳体与阀座之间设有密封垫片，所述密封垫片采用纯铝材料。 进一步的，所述排气端头的排气通道包括十字形的排气孔及轴向通孔，轴向通孔 用于对阀芯的行程进行测量。 进一步的，所述阀芯的侧面轴向开设有两条气体流通槽。 进一步的，所述盖板呈倒凹字型，所述盖板与排气端头的上端盖合，盖板的内圆周 面与排气端头的外圆周面之间有间隙。 3 CN 111550574 A 说　明　书 2/4 页 进一步的，所述盖板与排气端头通过螺钉加弹簧垫圈相固定。 进一步的，所述上壳体与下壳体通过螺钉加弹簧垫圈相固定。 本发明的有益效果在于：与传统的两位三通电磁阀结构相比，本方案主要具有以 下优点： 1)结构简单，提高了气体从入口流动到出口的顺畅性； 2)阀座可进行单独加工，提高了加工效率，降低了报废成本； 3)减少了外泄漏的密封部位数量，由传统方案约4处密封部位减少为2处； 4)采用盖板形式保护阀门内腔，拆卸方便。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图示出的机构获得其他的附图。 图1为本发明实施例的整体式两位三通电磁阀结构图； 图2为本发明实施例的线圈组件示意图； 其中，1-下壳体、2-挡铁、3-隔磁环、4-线圈、5-排气端头、6-盖板、7-盖板固定螺 钉、8-弹簧、9-上壳体、10-阀芯、11-阀座、12-垫片、13-密封圈、14-壳体固定螺钉、15-氟塑 料、16-入气通道、17-出气通道。
