技术摘要：
本发明公开了一种密檐唐塔丝缝墙做旧如旧施工工艺，通过实施墙体泛碱处理、饰面做旧以及杀菌止霉、憎水保护等步骤，实现了对青砖丝缝墙墙体的有效封闭，利用它的做旧原理实现了改变青砖墙的饰面颜色和保持长时间不变色，并使塔身呈现出千年风化的艺术效果，可满足设计  全部
背景技术：
青砖唐塔主要存在于古建、仿古类建筑中，随着现代结构设计与传统古建经验及 工艺相结合，充分考虑结构安全性、稳定性、使用年限等因素，出现了该类工程以钢筋混凝 土剪力墙内筒作为骨架，外贴砌青砖饰面的青砖塔结构形式。而青砖丝缝墙饰面要求饰面 泛碱处理、做旧、防水保护等。本发明利用密檐唐塔丝缝墙外饰面做旧技术突破了现代建筑 做旧的办法，传统一般建筑做旧方法是：草酸与水的清洗重量份约比例在1:15，用于中和水 泥等建筑材料的碱性，减少泛碱，一般在2h后清水清洗2遍，然后用聚乙烯醇、丙烯酸、矿物 质粒径黄土重量份约比例为20:20:1调制，以及适量清水稀释进行喷涂。此种传统做旧施工 方法因为采用的草酸，无法保证建筑材料外观泛碱的出现率，且矿物质黄土稳定性较差，颜 色发暗。
技术实现要素：

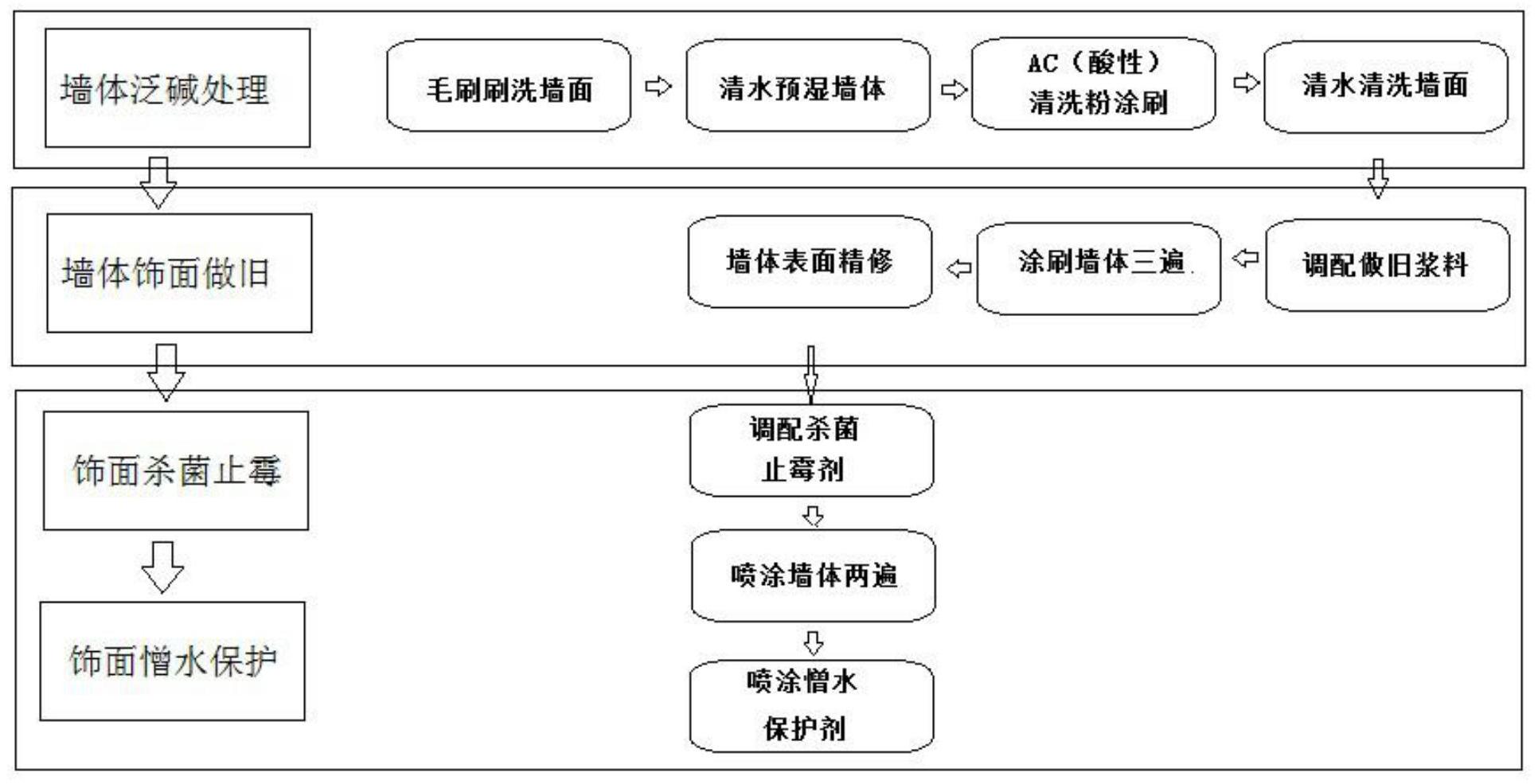

本发明所要解决的技术问题是提供一种密檐唐塔丝缝墙外饰面做旧施工方法，实 现了现代建筑外饰面的新的泛碱处理、做旧、防水保护方法，是现代结构设计与传统古建经 验及工艺相结合的新方法，大大提高了墙体保护做旧色层的稳定性、墙体的抗腐蚀霉变、抗 泛碱性能和使用年限。 本发明所要解决的技术问题是通过以下技术方案来实现的： 一种密檐唐塔丝缝墙外饰面做旧施工方法，包括以下步骤： (1)对青砖墙体和墙体丝缝间使用泛碱清除剂清除处理； (2)对墙体进行改变颜色的饰面做旧处理； (3)对干燥后墙体的杀菌止霉处理； (4)对墙体进行憎水保护处理。 优选地，所述步骤(1)包括清水预湿青砖墙体，泛碱清除剂刷洗墙体表面的浮碱和 其他附着物，所述泛碱清除剂清由重量份为酸性AC清洗粉0.5-1.5、水8-10配置而成，深层 清除青砖及砖缝中的泛碱，待钙华消失后用清水对墙体进行清洗，优选所述泛碱清除剂清 由重量份为酸性AC清洗粉1份、水9配置而成。 优选地，所述步骤(2)饰面做旧处理时，采用喷淋或涂刷的方式使所述混合色浆快 速深入青砖内部，以改变青砖墙表面的颜色，当青砖表面充分吸收后，自然干燥；所述做旧 混合色浆是由包括以下重量份组分混合制备而成：聚乙烯醇2-3、丙烯酸0.5-1.5、水性色浆 1-1.5、水4-6。丙烯酸为浆料粘合剂作用。 优选地，所述做旧混合色浆是由包括以下重量份组分混合制备而成：聚乙烯醇 2.5、丙烯酸1、水性色浆1.2、水5。 3 CN 111576907 A 说　明　书 2/4 页 优选地，所述做旧混合色浆的水性色浆料文物维护色浆级别，以黄色为主，白色提 色，红色和黑色点缀，由包括以下重量份色浆混合制备而成：黄色浆1.5-2.5，白色浆0.8- 1.2，黑色浆0.4-0.6，红色浆0.2-0.4。优选地，所述水性色浆由包括以下重量份色浆混合制 备而成：黄色浆2，白色浆1，黑色浆0.5，红色浆0.3。 优选地，所述色浆料采用大面积喷淋法后，再次进行局部润色，个别深色砖多次涂 刷至外观颜色一致；所述做旧浆料喷淋或涂刷墙体至少3遍。 优选地，所述步骤(3)杀菌止霉是在自热干燥后的墙体喷涂杀菌止霉剂，杀菌止霉 剂市场可直接购买，一周后待菌体类死亡，用软质刷子清除；室外施工的根据雨量，定期 0.5-2年喷涂杀菌剂；所述杀菌止霉剂涂刷至少2遍，抑止墙体上霉菌和各种微生物。 优选地，所述所述步骤(4)憎水保护，是对青砖墙体喷涂乳液有机硅憎水保护剂， 能大幅降低外墙毛细孔吸水率，使墙面长期处于干燥状态，避免墙面外观污染；新施工的墙 面12小时内不能受雨水淋湿。有机硅类憎水剂在当前市场上可直接购买，此材料为带有一 定反应活性基团的硅氧烷类有机硅化合物，与水泥等无机硅酸盐材料具有较高的亲和力。 在掺入砖体等材料中后，不仅可以通过活性基团相互作用生成链状、枝状及网状分子，形成 一层致密均匀的防水薄膜，还可与硅酸盐材料中的羟基反应形成末端带有≡Si—R基的硅 烷链(R一般为CH3)，能够填补原材料的微孔，使原材料微观结构致密，抗渗性增强。同时，正 常的紫外线能量为418kJ/mol，而有机硅中Si-O键键能为452kJ/mol，有机硅很难被紫外线 能量降解，所以有机硅憎水保护剂在经过室外紫外线照射后，扔可保持良好的渗透性。 本发明中所述的原料均可从市场购得。 上述技术方案中，所述密檐唐塔丝缝墙外饰面做旧技术的泛碱处理、饰面做旧以 及杀菌止霉、憎水保护的各工序之间紧密配合。 本发明采用上述技术方案，相对于现有技术具有以下显著的技术效果： 本发明首先对处理泛碱的合成材料进行甄选，采用AC酸性清洗粉对建筑墙体进行 充分清洗，使建筑材料内的碱性物质得到中和，大大降低了泛碱的出现，通过上述方法处理 的建筑外墙体，外观泛碱能控制在10年内不大面积出现，再者本发明使用的色浆为文保专 用色浆，配色鲜明不发暗，能进一步加强达到预期的做旧效果，外观做旧效果能保持15年内 不退色养护。比传统建筑做旧外观效果好，保持性强。也为以后类似的古建、仿古类建筑青 砖塔施工中推广应用提供了可靠的技术支持。 本发明利用一种做旧施工技术并进行墙体面层保护，实现了对青砖丝缝墙墙体的 有效封闭，利用它的做旧原理实现了改变青砖墙的饰面颜色，使塔身呈现出千年风化的艺 术效果，满足设计要求；解决了青砖墙体的泛碱质量问题，也避免墙面外观污染，提高青砖 面的装饰效果。同时憎水保护剂耐紫外线，可提高青砖墙的强度以及安全性和耐久性。 同时本发明利用密檐唐塔丝缝墙外饰面做旧技术突破了现代建筑做旧的办法，也 为以后类似的古建、仿古类建筑青砖塔施工中推广应用提供了可靠的技术支持。 附图说明 图1为本发明施工方法流程图 4 CN 111576907 A 说　明　书 3/4 页
