技术摘要：
本公开涉及一种显示装置，所述显示装置包括在行方向和与行方向交叉的列方向上布置的多个像素。所述显示装置包括第一基板，所述第一基板包括各自设置在各个像素中的发光元件。第二基板面向第一基板。多个光学图案在第二基板上分别设置在像素列中，并且沿着列方向延伸。  全部
背景技术：
随着多媒体技术的发展，显示装置已经变得越来越重要。因此，目前正在开发各种 显示装置，诸如，液晶显示装置(LCD)和有机发光二极管显示装置(OLED)。 在显示装置中，有机发光显示装置包括作为自发光元件的有机发光元件。有机发 光元件可以包括两个相对的电极和插入所述两个相对的电极之间的有机发射层。从两个电 极供应的电子和空穴在有机发射层中复合以生成激子。所生成的激子从激发态弛豫到基 态，这导致光的发射。 有机发光显示装置不需要单独的光源。因此，有机发光显示装置消耗更少的功率， 并且可以被制造得相对轻且薄。有机发光显示装置还呈现出高质量特性，诸如，宽视角、高 亮度和对比度以及快速响应速度。因此，有机发光显示装置作为显示装置吸引关注。
技术实现要素：

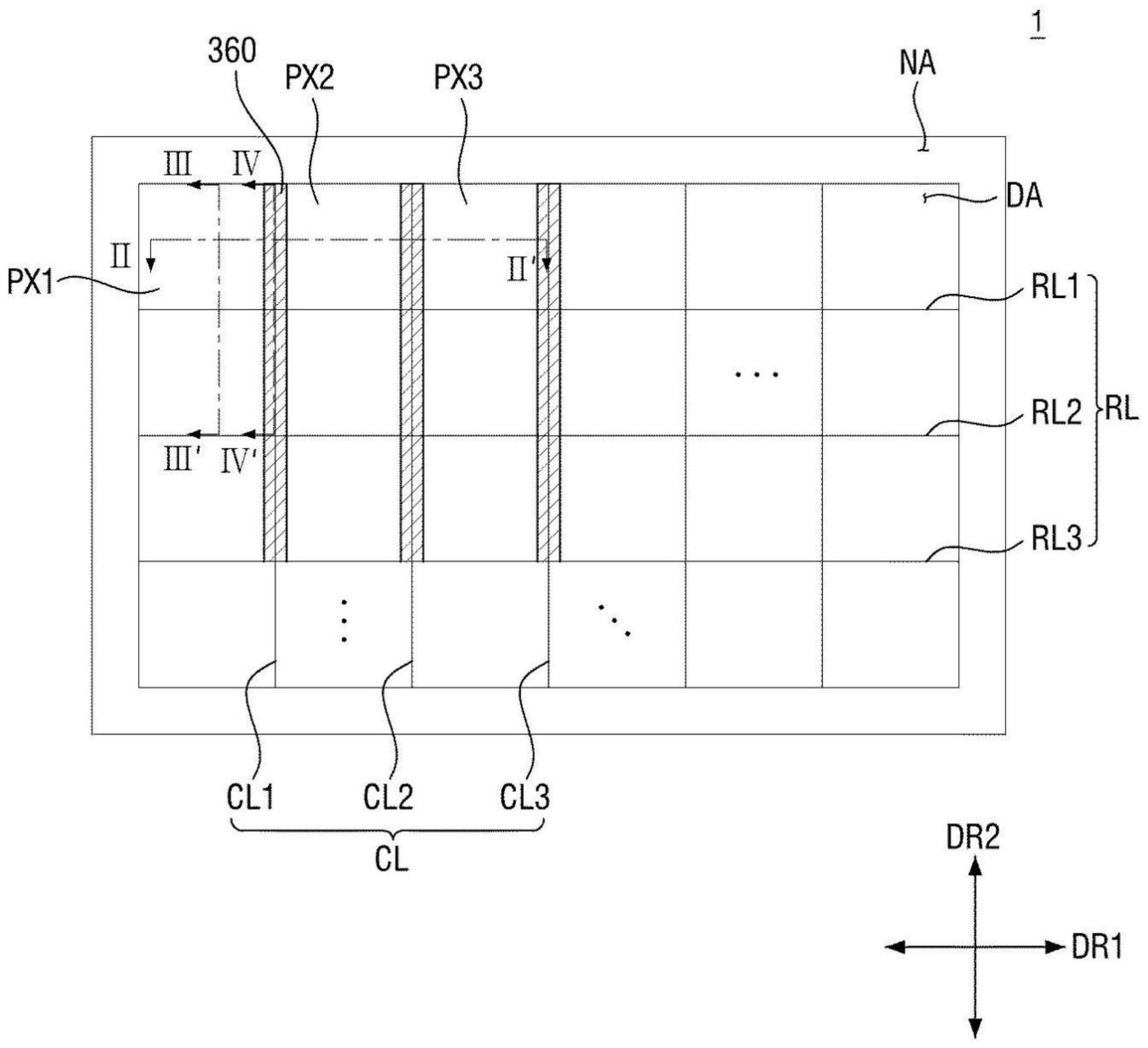

本公开的各方面提供了一种显示装置，所述显示装置能够改善从每个像素的发光 元件发射的光的混色以及从每个光学图案层发射的光的混色。 当阅读以下详细的说明书和本公开时，本公开的这些和其他方面、实施例和优点 对于本领域普通技术人员而言将立即变得明显。 根据本公开的示例性实施例，可以改善从每个像素的发光元件发射的光的混色以 及从每个光学图案层发射的光的混色。 应当注意，本公开的效果不限于以上描述的效果，从以下描述中，本公开的其他效 果对于本领域技术人员而言将明显。 根据本公开的示例性实施例，显示装置包括多个像素。第一基板包括设置在多个 像素中的发光元件。第二基板面向第一基板。多个光学图案设置在第二基板上并且沿着第 一方向延伸。光阻挡图案设置在第二基板上。光阻挡图案包括设置在相邻的光学图案之间 的空间中的主光阻挡图案以及设置在光学图案上且具有比主光阻挡图案的厚度小的厚度 的辅助光阻挡图案。 根据本公开的示例性实施例，具有在行方向和与行方向交叉的列方向上布置的多 个像素的显示装置包括第一基板，所述第一基板具有设置在所述多个像素中的发光元件。 第二基板面向第一基板。多个光学图案在第二基板上设置在像素列中并且沿着列方向延 伸。光阻挡图案设置在第二基板上并且沿着像素列边界延伸。光阻挡图案设置在相邻的光 4 CN 111584541 A 说　明　书 2/13 页 学图案之间，并且配置为填充所述相邻的光学图案之间的空间。 根据本公开的示例性实施例，用于制造显示装置的方法包括形成光提供单元，所 述光提供单元具有包括设置在多个像素中的发光元件的第一基板。形成光转换单元，所述 光转换单元包括第二基板、设置在第二基板上的多个光学图案以及设置在第二基板上的光 阻挡图案。光阻挡图案包括设置在相邻的光学图案之间的空间中的主光阻挡图案。主光阻 挡图案配置为在厚度方向上从光学图案的表面突出。将填料沉积在光转换单元的第二基板 上。将光提供单元附着到光转换单元。主光阻挡图案的突出部配置为保持光提供单元和光 转换单元之间的具有最小厚度的间隙，以防止光提供单元和光转换单元之间的接触。 附图说明 通过参照附图详细描述本公开的示例性实施例，本公开的以上和其他方面和特征 将变得更明显，在附图中： 图1是示出根据本发明构思的示例性实施例的显示装置的像素的布局和光阻挡图 案的平面图； 图2是根据本发明构思的示例性实施例的沿着图1的线II-II'截取的显示装置的 截面图； 图3是根据本发明构思的示例性实施例的沿着图1的线III-III'截取的显示装置 的截面图； 图4是根据本发明构思的示例性实施例的沿着图1的线IV-IV'截取的显示装置的 截面图； 图5是示出根据本发明构思的示例性实施例的通过光阻挡图案的光的阻挡的截面 图； 图6是示出根据本发明构思的另一示例性实施例的显示装置的像素的布局和光阻 挡图案的平面图； 图7是根据本发明构思的示例性实施例的沿着图6的线VII-VII'截取的显示装置 的截面图； 图8是根据本发明构思的示例性实施例的沿着图6的线VIII-VIII'截取的显示装 置的截面图； 图9至图10是图示了根据本发明构思的示例性实施例的用于制造光阻挡图案的方 法的正视图； 图11是示出根据本发明构思的示例性实施例的用于制造光阻挡图案的方法的透 视图； 图12是示出根据本发明构思的又一示例性实施例的显示装置的像素的布局和光 阻挡图案的平面图； 图13是根据本发明构思的示例性实施例的沿着图12的线XIII-XIII'截取的显示 装置的截面图； 图14是根据本发明构思的示例性实施例的沿着图12的线XIV-XIV'截取的显示装 置的截面图； 图15是示出包括图12的示例性实施例的修改的像素的布局和光阻挡图案的平面 5 CN 111584541 A 说　明　书 3/13 页 图； 图16是示出根据本发明构思的又一示例性实施例的显示装置的像素的布局和光 阻挡图案的平面图； 图17是根据本发明构思的示例性实施例的沿着图16的线XVII-XVII'截取的显示 装置的截面图； 图18是示出根据本发明构思的又一示例性实施例的显示装置的像素的布局和光 阻挡图案的平面图； 图19是示出根据本发明构思的又一示例性实施例的显示装置的像素的布局和光 阻挡图案的平面图；并且 图20是示出根据本发明构思的又一示例性实施例的显示装置的像素的布局和光 阻挡图案的平面图。
