技术摘要：

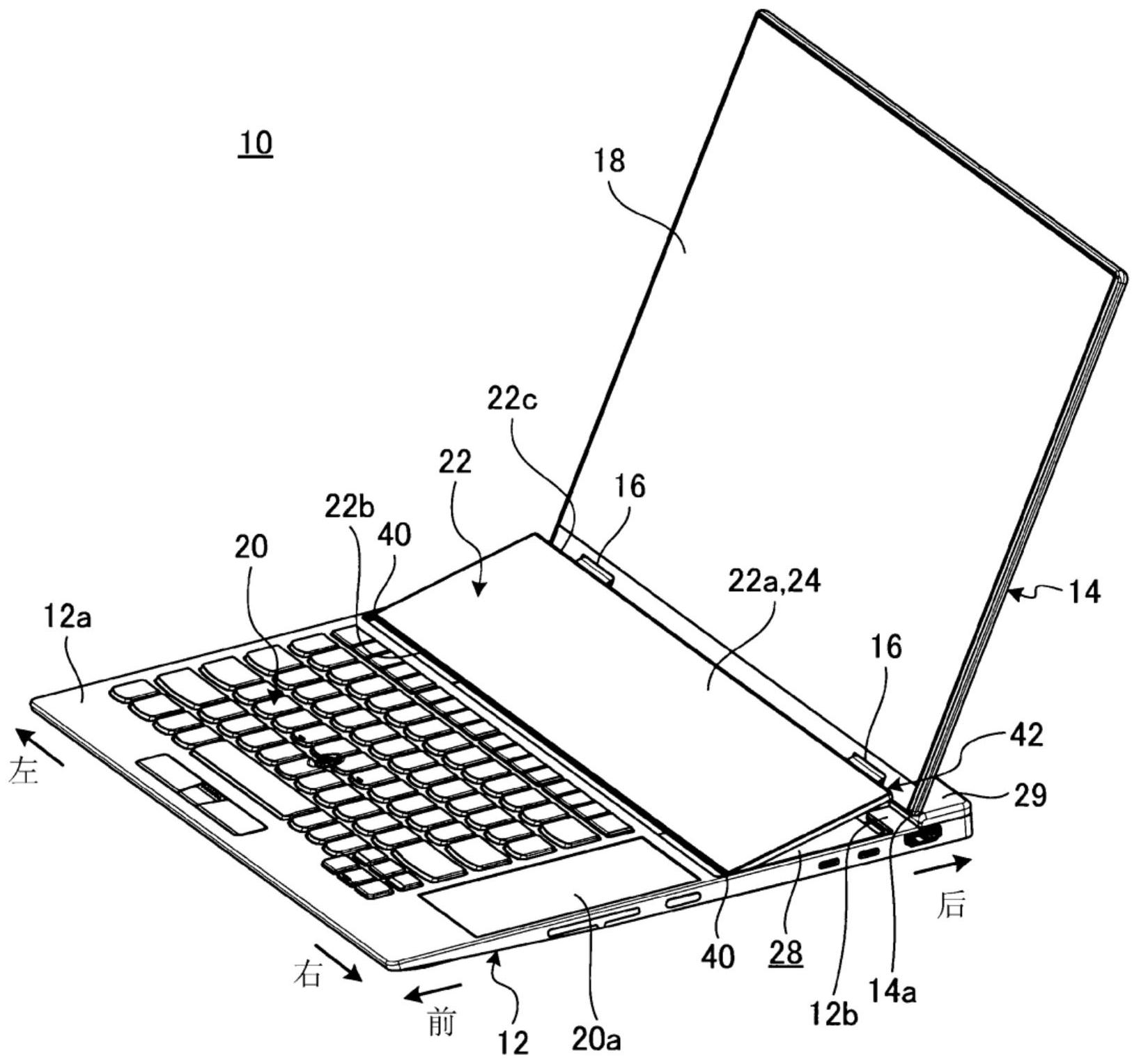

提供在使用时能够使设置在主体框体上面的装置等的便利性提高，或者能够抑制外观质量降低的电子设备。电子设备(10)具备：第一框体，其在上面(12a)设置了键盘装置(20)；第二框体，其在前面设置有显示器(18)；铰链机构(16)，其以能够转动的方式将第一框体与第二框体连接；  全部
背景技术：
笔记本型PC那样的电子设备一般而言是利用铰链机构将安装了键盘装置的主体 框体与安装了显示器的显示器框体连接的结构(例如参照专利文献1)。 然而，显示器(主显示器)期望能够最大限度地利用其显示面来执行作业等。因此， 例如在专利文献2公开了也在主体框体设置了显示器(子显示器)的构成。例如能够使在主 显示器未显示完的标签、各应用程序的缩略图等显示于该子显示器。 专利文献1：日本特开2015－141868号公报 专利文献2：日本特开2016－134051号公报 通常，上述那样的子显示器并不需要主显示器那样的大小。因此，例如也考虑构成 为在主体框体的上面的键盘装置的后侧设置小型的子显示器。然而，在这样的构成的情况 下，若考虑将显示器框体闭合在主体框体之上时的干扰、轻薄化，则需要沿着主体框体的上 面配设子显示器。这样一来，在主体框体的上面里部平面状都设置小型的子显示器，而使用 的便利性不好。 另一方面，有在主体框体的后端部设置有冷却风扇等冷却装置的情况。因此，例如 也可以考虑在主体框体的上面的键盘装置的后侧代替上述那样的子显示器而设置连通框 体内外的通气口。然而，在这样的构成的情况下，通气口在主体框体的上面较大地露出，而 损害外观质量，所以要求使通气口不显眼的构成。
技术实现要素：
本发明是考虑上述以往技术的课题而完成的，目的在于提供在使用时能够使设置 在主体框体上面的装置等的便利性提高，或者能够抑制外观质量的降低的电子设备。 本发明的第一方式所涉及的电子设备是电子设备，具备：第一框体，其上面设置有 键盘装置；第二框体，其在前面设置有显示器；铰链机构，其将上述第一框体与上述第二框 体能够转动地连接；可动板，其配置在上述第一框体的上述键盘装置的后侧，且能够以设置 在前端部的旋转轴部为中心向后端部上下移动的方向转动；以及驱动机构，其通过上述铰 链机构的上述第一框体和上述第二框体的转动动作联动地使上述可动板转动。 根据这样的构成，可动板通过驱动机构与第二框体的转动动作联动地进行动作， 其后端部上下移动。由此，在该电子设备的使用时，仅由用户张开第二框体设定为能够使用 键盘装置以及显示器的状态，可动板即自动地张开为前低后高的倾斜姿势。因此，例如在可 动板的上面设置了子显示器的情况下，用户能够在使用键盘装置的同时，良好地视觉确认 其后方的子显示器，并且也能够良好地进行触摸操作，而其便利性提高。另外，例如在可动 板之下设置了收容于第一框体内的冷却装置的通气口的情况下，在该电子设备的使用时可 动板自动地张开而开放通气口。此时，通气口位于可动板的里侧，所以从使用该电子设备的 4 CN 111580598 A 说　明　书 2/13 页 用户几乎不能够视觉确认，也不会损害外观质量。 也可以构成为上述可动板在上述第二框体闭合于上述第一框体上面的第一角度 时，成为沿着上述第一框体的上面配置的第一位置，至少在上述第二框体从上述第一角度 张开成为比该第一角度大的第二角度的情况下，上述后端部成为从上述第一框体的上面上 升的第二位置。这样一来，在该电子设备的非使用时，可动板收纳在第二框体之下，所以能 够使电子设备轻薄化。 也可以在上述可动板的上面设置有与上述显示器相比小型的子显示器。 也可以构成为上述第一框体在通过上述可动板的转动动作进行开闭的部分具有 能够在该第一框体的内部和外部流通空气的通气口。 也可以构成为上述铰链机构具有设置为跨上述第一框体与上述第二框体之间的 铰链框体、和以能够相对旋转的方式将上述第一框体与上述铰链框体之间连接的第一铰链 轴，上述驱动机构具有设置为能够通过上述第一铰链轴与上述铰链框体一起转动，且设置 为跨上述可动板的上述后端部与上述铰链框体之间的桥部、和以能够相对旋转的方式将上 述可动板的上述后端部与上述桥部之间连接的驱动轴。这样一来，即使是简单的构成，也能 够可靠地使可动板与第二框体的转动动作联动地转动。 也可以构成为上述铰链机构还具有以能够相对旋转的方式将上述第二框体与上 述铰链框体之间连接的第二铰链轴，上述第二铰链轴配置在上述第一铰链轴与上述驱动轴 之间的位置。 也可以构成为上述第一框体在上述上面的上述可动板的后侧具有与上述铰链机 构相比向后方突出的延伸部，上述第一铰链轴与上述延伸部的上面相比配置在下方，上述 第二铰链轴随着上述铰链框体的转动动作，从与上述延伸部的上面相比成为下方的位置移 动至成为上方的位置。 也可以构成为上述铰链机构具有设置为跨上述第一框体与上述第二框体之间的 铰链框体、和以能够相对旋转的方式将上述第一框体与上述铰链框体之间连接的第一铰链 轴，上述驱动机构具有与上述第一铰链轴的旋转动作联动地进行动作的连杆机构部、和在 一端部设置以能够相对旋转的方式与上述可动板的下面连接的驱动轴，在另一端部设置接 受上述连杆机构部的动作的受动部，且成为上述一端部与上述另一端部之间的位置以能够 通过转动轴转动的方式与第一框体连接的升降部件，上述升降部件在上述受动部接受了上 述连杆机构部的动作的情况下，上述一端部从上述第一框体的上面向上升的方向移动，所 以抬起上述可动板的上述后端部。这样一来，即使是简单的构成，也能够可靠地使可动板与 第二框体的转动动作联动地进行转动。 也可以构成为上述升降部件的上述一端部与上述另一端部相比位于前侧，所以上 述另一端部配置在与上述一端部相比接近上述第一铰链轴的位置，上述驱动轴在成为上述 可动板的上述前端部与上述后端部之间的位置与该可动板的下面连接。这样一来，能够顺 利地并且以简单的构成将第一铰链轴的旋转动作传递到升降部件。 也可以构成为上述旋转轴部具有以能够相对旋转的方式将上述可动板的上述前 端部与上述第一框体之间连接的连接轴、和以能够沿着上述第一框体的上述上面滑动的方 式支承该连接轴的滑动支承部。这样一来可动板随着向张开方向转动而逐渐向后方滑动。 因此，即使在张开了可动板的情况下，可动板的后端部与第二框体的前面之间的缝隙也不 5 CN 111580598 A 说　明　书 3/13 页 会扩大，能够进一步抑制外观质量的降低。 也可以构成为具备在从上述第二框体闭合于上述第一框体的上面的状态开始通 过上述铰链机构使上述第二框体进行转动动作的情况下，在上述第二框体的转动动作开始 之后，相对于该转动动作延迟地使上述可动板进行转动动作的时间差机构。这样一来，能够 抑制在第二框体的转动开始时可动板造成干扰，而各自的转动动作产生不良情况。 也可以构成为上述驱动机构具有：支柱部件，其设置在上述可动板的下面侧，且一 端部以能够旋转的方式与上述第一框体连接；以及弹性部件，其向使另一端部以上述一端 部为转动中心从上述第一框体的上面上升的方向推压上述支柱部件，上述支柱部件的上述 另一端部在上述可动板的后端部上升的状态下，与该可动板的下面抵接。这样一来，即使是 简单的构成，也能够可靠地使可动板与第二框体的转动动作联动地进行转动。 也可以构成为上述可动板具有将上述支柱部件的上述另一端部卡止的卡止部。 也可以构成为上述第二框体或者上述铰链机构具有在通过上述铰链机构使上述 第二框体相对于上述第一框体进行闭合动作的情况下，抵抗上述弹性部件的作用力而推压 处于上述另一端部与上述可动板抵接的状态的上述支柱部件的突起。 根据本发明的上述态样，能够在电子设备的使用时使设置在第一框体的上面的装 置等的便利性提高，或者能够抑制外观质量的降低。 附图说明 图1是第一实施方式所涉及的电子设备的立体图。 图2A是示意地表示使图1所示的电子设备的显示器框体为0度位置的状态的侧视 图。 图2B是示意地表示使图2A所示的显示器框体为90度位置的状态的侧视图。 图2C是示意地表示使图2B所示的显示器框体为180度位置的状态的侧视图。 图3是图1所示的电子设备的可动板及其周边部的示意的俯视图。 图4A是示意地表示使第一变形例所涉及的电子设备的显示器框体为30度位置的 状态的侧视图。 图4B是示意地表示使图4A所示的显示器框体为120度位置的状态的侧视图。 图5A是示意地表示使第二变形例所涉及的电子设备的显示器框体为0度位置的状 态的侧视图。 图5B是示意地表示使图5A所示的显示器框体为90度位置的状态的侧视图。 图6A是示意地表示使第二实施方式所涉及的电子设备的显示器框体为0度位置的 状态的侧视图。 图6B是示意地表示使图6A所示的显示器框体为90度位置的状态的侧视图。 图6C是示意地表示使图6B所示的显示器框体为180度位置的状态的侧视图。 图7是图6A所示的电子设备的可动板及其周边部的示意的俯视图。 图8是从下侧观察图6A所示的电子设备具备的驱动机构的构成例的立体图。 图9A是示意地表示使显示器框体为0度位置的状态下的主体轴与连杆机构部的状 态的侧视图。 图9B是示意地表示使图9A所示的显示器框体为60度位置的状态下的主体轴与连 6 CN 111580598 A 说　明　书 4/13 页 杆机构部的状态的侧视图。 图9C是示意地表示使图9B所示的显示器框体为90度位置的状态下的主体轴与连 杆机构部的状态的侧视图。 图10A是示意地表示使显示器框体为0度位置的状态下的连杆机构部与升降部件 的状态的侧视图。 图10B是示意地表示从图10A所示的状态开始使显示器框体为90度位置的状态下 的连杆机构部与升降部件的状态的侧视图。 图11A是示意地表示使第三实施方式所涉及的电子设备的显示器框体为0度位置 的状态的侧视图。 图11B是示意地表示使图11A所示的显示器框体为90度位置的状态的侧视图。 图12是图11A所示的电子设备的可动板及其周边部的示意的俯视图。 附图标记说明 10、10A～10D…电子设备，12…主体框体，14…显示器框体，16、16A～16C…铰链机 构，18…显示器，20…键盘装置，22…可动板，24…子显示器，26…通气口，28…收纳凹部， 29…延伸部，34…铰链框体，36…主体轴，38…显示器轴，40…旋转轴部，40a…连接轴， 40b…滑动支承部，42、50、70…驱动机构，42a…桥部，42b…驱动轴，52…升降部件，54…连 杆机构部，60、64、74、77…弹性部件，72…支柱部件，78…卡止部，80…突起。
