技术摘要：
本发明公开了一种高低压开关柜电线保护装置及其使用方法，包括开关柜，所述卡槽的豁口处下方设置有固定在柜门上的导向块，所述柜门的内侧壁设置有出线机构，所述出线机构位于所述开关柜的内部，所述柜门上设置有提升机构，所述提升机构与所述出线机构相连接，所述移动  全部
背景技术：
开关柜的主要作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行 开合、控制和保护用电设备。现有的开关柜在使用的时候，会出现过热或者漏水老化的现 象，当导线老化很容易出现漏电等情况，由于漏电的时候，难以快速的对开关柜进行断电或 者对开关柜进行送电通电的问题。
技术实现要素：

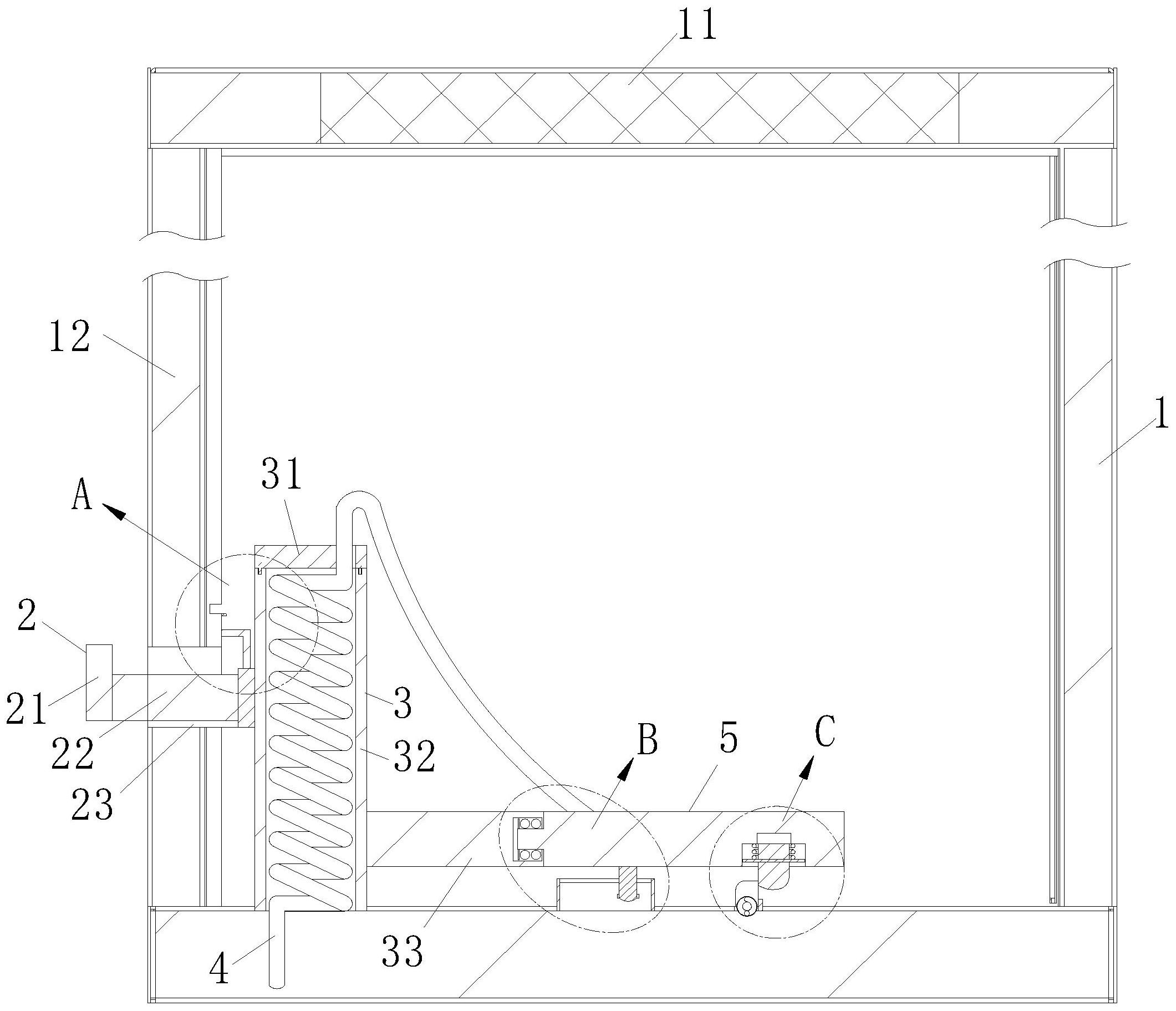

本发明的目的在于提供一种高低压开关柜电线保护装置及其使用方法，可以解决 现有的开关柜在使用的时候，会出现过热或者漏水老化的现象，当导线老化很容易出现漏 电等情况，由于漏电的时候，难以快速的对开关柜进行断电或者对开关柜进行送电通电的 问题。通过设置的提升机构来对出线机构进行提升，从而能够使得出线机构在向上移动的 时候会带动移动机构移动，当移动机构在移动的过程中能够通过限位机构来对其进行限 位，通过设置的断电机构配合提拉机构的使用，能够在给电控柜进行检修的时候，在打开柜 门之前通过断电机构进行断电，从而能够起到良好的保护功能。 本发明的目的可以通过以下技术方案实现： 一种高低压开关柜电线保护装置，包括开关柜，所述开关柜的顶部设置有网板，所 述网板上设置有透气网，所述开关柜的侧壁设置有柜门，所述柜门的内部设置有向内凹陷 的卡槽，所述卡槽的豁口处下方设置有固定在柜门上的导向块，所述柜门的内侧壁设置有 出线机构，所述出线机构位于所述开关柜的内部，所述柜门上设置有提升机构，所述提升机 构与所述出线机构相连接，所述出线机构的一侧活动连接有移动机构，所述移动机构位于 所述开关柜的内部，所述移动机构的下方设置有限位机构，所述移动机构的下方设置有断 电机构，所述断电机构位于所述限位机构的一侧，所述限位机构距离柜门的距离尺寸比断 电机构距离柜门的距离尺寸小。 优选的，所述出线机构包括固定在提升机构侧壁的线箱，所述线箱的顶部卡接有 顶盖，所述顶盖的底部固定有卡柱，所述线箱的顶部设置有柱槽，所述卡柱和所述柱槽相卡 接，所述线箱的内部设置有螺旋形的导线，所述导线穿过线箱的顶部连接在移动机构上，所 述出线机构的侧壁设置有稳定板，所述稳定板的一端设置有向内凹陷的凹槽，所述凹槽与 所述移动机构连接。 优选的，所述提升机构包括固定在所述线箱侧壁的连接块，所述连接块的上方设 置有L型结构的卡杆，所述卡杆和所述卡槽相卡接。 优选的，所述提升机构还包括设置在所述柜门上的通槽，所述通槽的内部安装有 提升杆，所述提升杆的一端与连接块固定，所述提升杆的另一端与位于柜门外侧的提拉板 4 CN 111600218 A 说　明　书 2/5 页 固定连接。 优选的，所述移动机构包括与所述稳定板连接的移动板，所述移动板的端部设置 有凸块，所述凸块转动连接在所述凹槽的内部，所述凹槽的内部设置有第一弹簧，所述第一 弹簧套设在凸块的表面上，所述凸块的端部设置有用于限位第一弹簧的两个挡杆。 优选的，所述限位机构包括设置在移动板下方的限位板，所述限位板的顶部开设 有豁槽，所述限位板的内部安装有活动的限位杆，所述限位杆的两侧壁上固定有限位块，所 述限位块位于所述限位板的内部。 所述断电机构包括设置在所述移动板内部的内槽，所述内槽的内部安装有挡板， 所述挡板上固定连接有贯穿其内部的顶杆，所述顶杆的表面上套设有位于所述内槽内部的 第二弹簧，所述内槽的上方连通有顶槽，所述顶槽和所述顶杆相匹配。 优选的，所述断电机构还包括固定在开关柜底部的防转板，所述防转板的侧壁设 置有转动的旋转块，所述旋转块的内部设置有扭簧，所述扭簧的内部设置有稳定销。 一种高低压开关柜电线保护装置的使用方法，该使用方法具体包括以下步骤： 步骤一：当需要打开柜门进行检修的时候，将提升机构上的提升杆朝向柜门的内 侧推动，再把提升杆向上提起，直到提升杆的顶部抵在通槽的顶部，再将提升杆朝向柜门的 外侧拉动，直到提升杆上方的卡杆抵接在柜门的内壁上，向下移动提升杆，卡杆同步移动， 直到卡杆移动到导向块的上方与导向块抵接，再向柜门的外侧拉动提升杆，使得卡杆卡入 到卡槽的内部，再次朝向柜门外侧拉动提升杆，使得提升杆拉动柜门，从而使得柜门向外翻 转，柜门向外翻转的时候，柜门会带动出线机构同步转动，出线机构内部的导线会被拉伸， 当导线被拉伸后，导线具有伸缩性，且导线不会断裂； 步骤二：在提升机构拉动出线机构上的线箱向上移动，线箱侧壁固定的稳定板会 带动移动板同步向上移动，直到移动板底部的断电机构上的顶杆和旋转块断开连接，使得 顶杆和旋转块断电，在移动板底部的限位机构能够起到支撑移动板在移动的过程中不会发 生左右晃动，在柜门被拉动转动的时候，线箱带动稳定板同步转动，当稳定板同步转动的时 候，稳定板会通过凹槽和凸块之间转动，实现稳定板带动移动板进行移动，当稳定板转动的 时候移动板会通过限位机构上的限位杆在豁槽的内部移动而移动，移动板的移动和限位杆 的移动同步； 步骤三：当移动机构被提升后，稳定板转动带动移动板转动，从而实现移动板在移 动的时候带动顶杆挤压旋转块翻转，从而使得顶杆滑过旋转块的顶部；当顶杆复位的时候， 顶杆侧壁的圆弧面会先与旋转块侧壁的圆弧面相接触，旋转块侧壁被防转板限定，此时，顶 杆会被挤压顶杆带动挡板挤压第二弹簧收缩，顶杆会进入到顶槽的内部，直到顶杆的端部 滑过旋转块的顶部，当顶杆滑过旋转块顶部的瞬间，第二弹簧会向下顶起挡板，挡板带动顶 杆再次卡接到旋转块的一侧。 本发明的有益效果为： 1、通过设置的提升机构来对出线机构进行提升，从而能够使得出线机构在向上移 动的时候会带动移动机构移动，当移动机构在移动的过程中能够通过限位机构来对其进行 限位，通过设置的断电机构配合提拉机构的使用，能够在给电控柜进行检修的时候，在打开 柜门之前通过断电机构进行断电，从而能够起到良好的保护功能。 2、当需要打开柜门进行检修的时候，将提升机构上的提升杆朝向柜门的内侧推 5 CN 111600218 A 说　明　书 3/5 页 动，再把提升杆向上提起，直到提升杆的顶部抵在通槽的顶部，再将提升杆朝向柜门的外侧 拉动，直到提升杆上方的卡杆抵接在柜门的内壁上，向下移动提升杆，卡杆同步移动，直到 卡杆移动到导向块的上方与导向块抵接，再向柜门的外侧拉动提升杆，使得卡杆卡入到卡 槽的内部，再次朝向柜门外侧拉动提升杆，使得提升杆拉动柜门，从而使得柜门向外翻转， 柜门向外翻转的时候，柜门会带动出线机构同步转动，出线机构内部的导线会被拉伸，当导 线被拉伸后，导线具有伸缩性，且导线不会断裂。 3、在提升机构拉动出线机构上的线箱向上移动，线箱侧壁固定的稳定板会带动移 动板同步向上移动，直到移动板底部的断电机构上的顶杆和旋转块断开连接，使得顶杆和 旋转块断电，在移动板底部的限位机构能够起到支撑移动板在移动的过程中不会发生左右 晃动，在柜门被拉动转动的时候，线箱带动稳定板同步转动，当稳定板同步转动的时候，稳 定板会通过凹槽和凸块之间转动，实现稳定板带动移动板进行移动，当稳定板转动的时候 移动板会通过限位机构上的限位杆在豁槽的内部移动而移动，移动板的移动和限位杆的移 动同步。 4、当移动机构被提升后，稳定板转动带动移动板转动，从而实现移动板在移动的 时候带动顶杆挤压旋转块翻转，从而使得顶杆滑过旋转块的顶部；当顶杆复位的时候，顶杆 侧壁的圆弧面会先与旋转块侧壁的圆弧面相接触，旋转块侧壁被防转板限定，此时，顶杆会 被挤压顶杆带动挡板挤压第二弹簧收缩，顶杆会进入到顶槽的内部，直到顶杆的端部滑过 旋转块的顶部，当顶杆滑过旋转块顶部的瞬间，第二弹簧会向下顶起挡板，挡板带动顶杆再 次卡接到旋转块的一侧。 附图说明 为了便于本领域技术人员理解，下面结合附图对本发明作进一步的说明。 图1为本发明的内部结构示意图； 图2为本发明图1中的A处放大结构示意图； 图3为本发明图1中的B处放大结构示意图； 图4为本发明图1中的C处放大结构示意图； 图5为本发明的开关柜立体机构示意图。 图中：1、开关柜；11、网板；12、柜门；13、卡槽；14、导向块；2、提升机构；21、提拉板； 22、提升杆；23、通槽；24、卡杆；25、连接块；3、出线机构；31、顶盖；32、线箱；33、稳定板；331、 凹槽；34、卡柱；4、导线；5、移动机构；51、移动板；52、第一弹簧；53、凸块；54、挡杆；6、限位机 构；61、限位杆；62、限位块；63、限位板；64、豁槽；7、断电机构；71、顶杆；72、顶槽；73、内槽； 74、第二弹簧；75、挡板；76、旋转块；77、扭簧；78、稳定销；79、防转板。
