技术摘要：

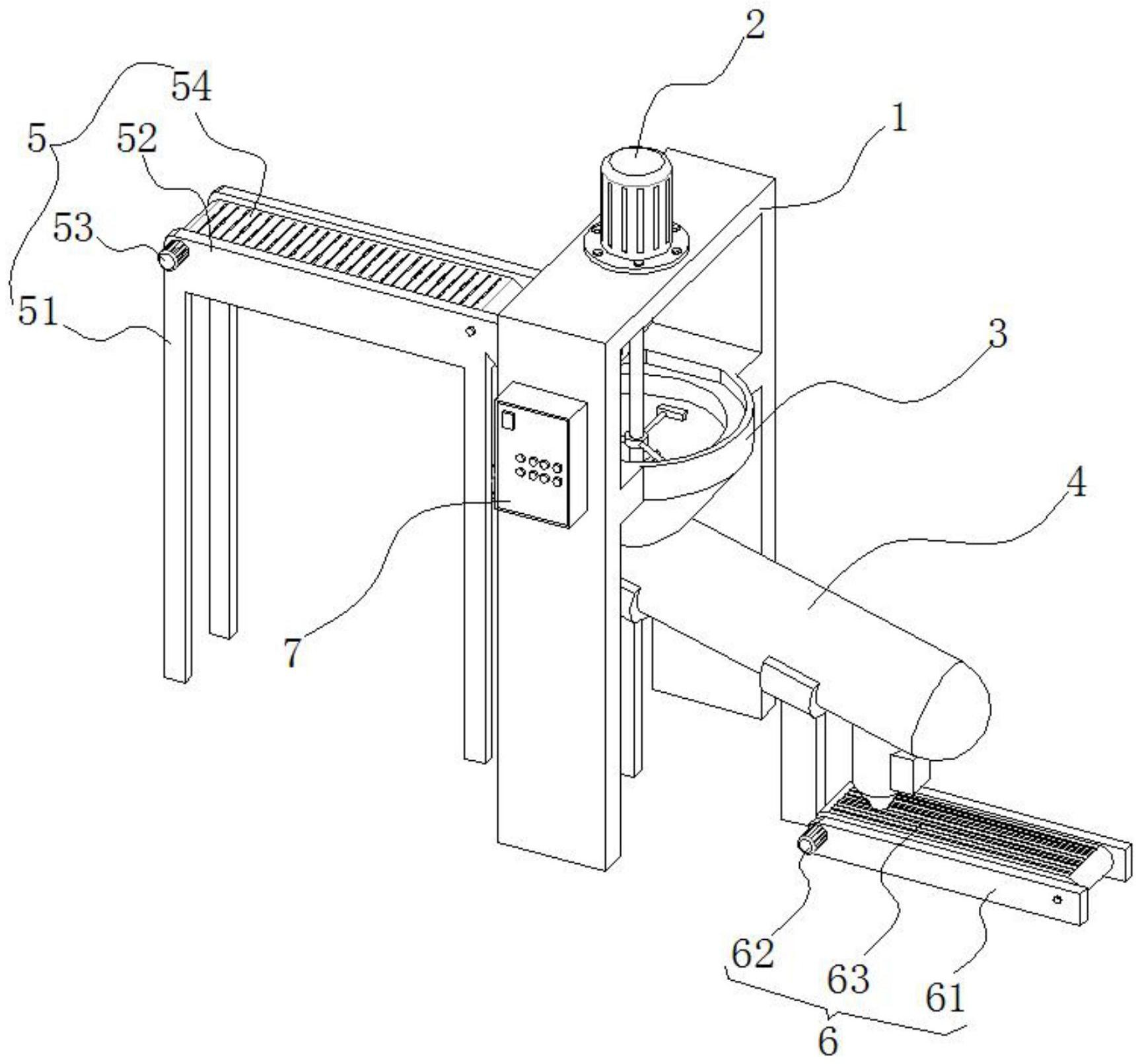

本发明涉及生物质进料技术领域，尤其是一种新型生物质进料装置，包括安装架，安装架的顶部固定安装有第一拨料电机，第一拨料电机的输出端安装有进料机构，进料机构包括进料斗、拨料轴、若干拨料杆和料位传感器，进料斗固定安装在安装架的内侧壁上，拨料轴与第一拨料电  全部
背景技术：
在实际生产和大型中试实验中，生物质气化炉一般采用斗提机-  料斗-螺旋给料 机进料方式，进料速度往往需要斗提机和螺旋给料机来联合控制。当斗提机输料速度和螺 旋给料机速度不匹配、原料尺寸不规整时，加上料斗底端尺寸较小，原料会堆积在料斗中， 造成进料堵塞，在实际生产过程中，对气化炉进料监控和调整均是通过手动和实时监控，这 种手段耗费时间，效率较低；进料稳定是保证气化炉稳定运行的先决条件，在气化炉实际生 产中实现进料系统不堵塞，稳定运行是非常重要的
技术实现要素：
本发明的目的是为了解决现有技术中存在物料容易在料斗中发生堵塞的缺点，而 提出的一种新型生物质进料装置。 为了实现上述目的，本发明采用了如下技术方案： 设计一种新型生物质进料装置，包括安装架，所述安装架的顶部固定安装有第一 拨料电机，所述第一拨料电机的输出端安装有进料机构，所述进料机构包括进料斗、拨料 轴、若干拨料杆和料位传感器，所述进料斗固定安装在安装架的内侧壁上，所述拨料轴与第 一拨料电机的输出轴固定连接，所述拨料轴位于进料斗的内部，所述拨料杆沿竖直方向等 距固定安装在拨料轴上，所述料位传感器固定安装在进料斗的内壁上；所述进料斗的进口 端安装有第一输料装置，所述进料斗的出口端安装有给料机构。 优选的，所述第一输料装置包括固定架，所述固定架的顶部固定安装有两个相互 平行的第一安装板，两个所述第一安装板之间通过辊轴转动安装有第一传送带。 优选的，所述第一安装板外侧壁的一端固定安装有与第一传送带相应的第一传送 电机，所述第一传送电机的输出轴与相对应的辊轴固定连接。 优选的，所述给料机构包括送料筒所述送料筒与进料斗固定连接，且与进料斗的 内部相通，所述送料筒为倾斜结构。 优选的，所述送料筒底部的两端均固定安装有固定座，所述送料筒一端的侧壁上 固定安装有第二拨料电机。 优选的，所述第二拨料电机的输出轴固定连接有螺旋轴，所述螺旋轴位于送料筒 的内部，所述送料筒的出口端固定安装有出料斗，所述出料斗的出口端固定安装有电磁阀。 优选的，所述出料斗的下方安装有第二输料装置，所述第二输料装置包括两个平 行的第二安装板，两个所述第二安装板之间通过辊轴转动安装有第二传送带。 优选的，所述第二安装板外侧壁的一端固定安装有第二传送电机，所述第二传送 电机的输出轴与相对应的辊轴固定连接。 优选的，所述安装架的外侧壁上固定安装有控制面板，所述控制面板包括处理器、 3 CN 111591784 A 说　明　书 2/3 页 与处理器电性连接的信号发送模块、信号接收模块和命令发送模块，所述料位传感器与处 理器信号连接，所述命令发送模块与第一拨料电机、拨料电机、电磁阀的控制开关信号连 接。 优选的，所述料位传感器用于检测进料斗内部的物料的高度，并将数据信号发送 到处理器，处理器经过分析处理判断进料斗内部的物料是否堵塞，若堵塞，则控制第一拨料 电机启动对进料斗内部进行疏导，保证物料能够持续输送进料。 本发明提出的一种新型生物质进料装置，有益效果在于： 1、生物质从进料斗的顶端进入，从进料斗的底端导出，当进料斗内部发生物料堆 积造成堵塞时，可以通过启动第一拨料电机使得拨料轴转动对进料斗进行疏导，保证物料 持续进料； 2、在螺旋轴的转动下，物料由送料筒进口端输送到出口端，不仅对物料进行充分 拨料，而且保证了物料的持续输送；电磁阀的由电子设备控制，可以更简单的控制物料的输 送。 附图说明 图1为本发明提出的一种新型生物质进料装置的结构示意图一； 图2为本发明提出的一种新型生物质进料装置的结构示意图二； 图3为本发明提出的一种新型生物质进料装置的进料机构的结构示意图； 图4为本发明提出的一种新型生物质进料装置的送料机构的结构示意图； 图5为本发明提出的一种新型生物质进料装置的系统框图。 图中：安装架1、第一拨料电机2、进料机构3、进料斗31、拨料轴32、拨料杆33、料位 传感器34、给料机构4、送料筒41、固定座42、第二拨料电机43、螺旋轴44、出料斗45、电磁阀 46、第一输料装置5、固定架51、第一安装板52、第一传送电机53、第一传送带54、第二输料装 置6、第二安装板61、第二传送电机62、第二传送带63、控制面板7。
