技术摘要：

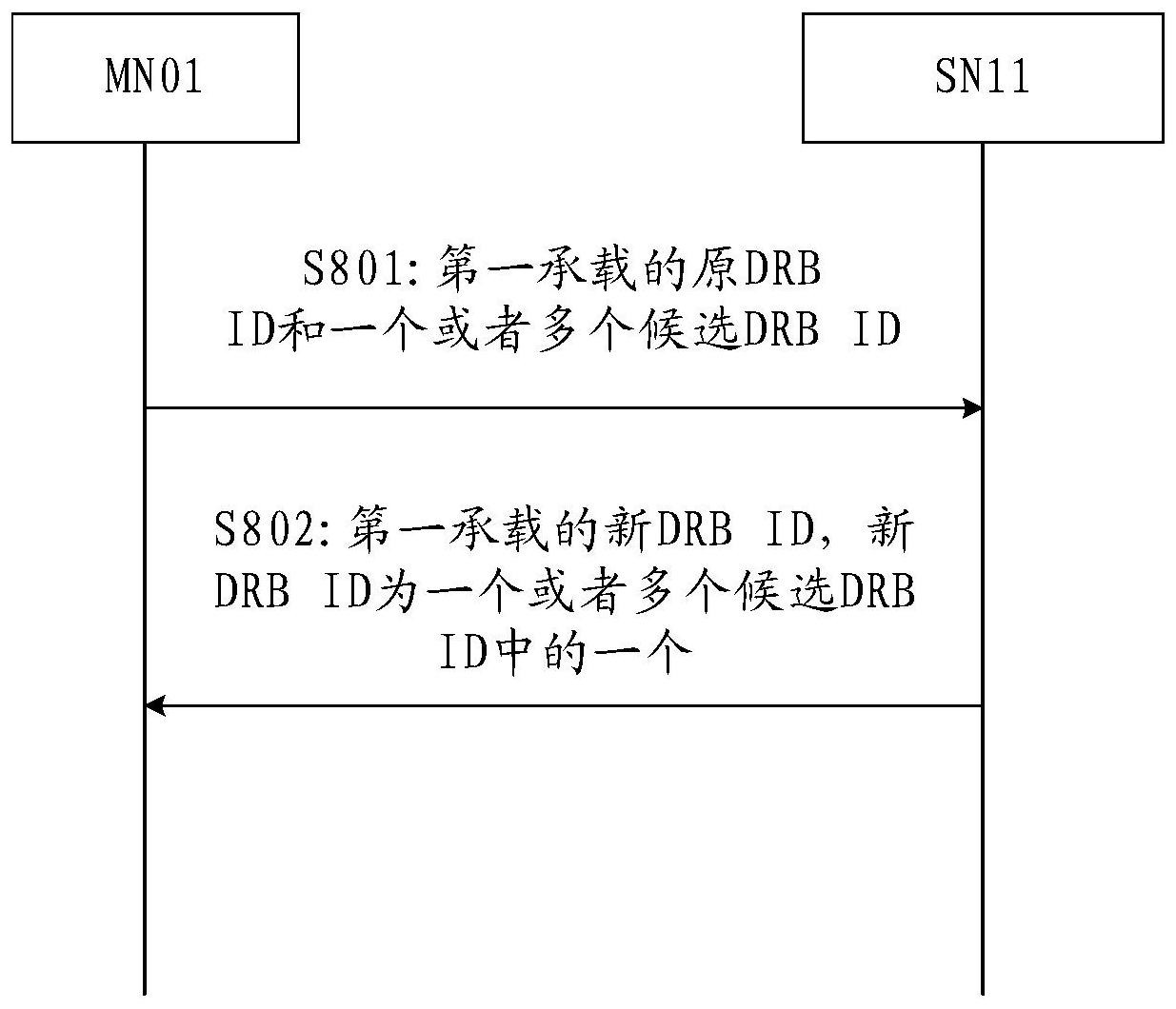

本申请提供了一种多空口双连接MR‑DC中的通信方法，通过主节点向辅节点发送第一承载的原数据无线承载DRB标识ID和一个或者多个候选DRB ID，辅节点从该一个或者多个候选DRB ID选择一个作为新DRB ID，辅节点向主节点发送新DRB ID，可以简化更改DRB ID的流程，完成承载的修  全部
背景技术：
为了提高数据传输的吞吐量，引入了支持双连接。例如：多空口连接(Multi-Radio  Dual  Connectivity，MR-DC)。 图1为一种双连接的通信系统示意图。如图1所示，终端21可以同时与主节点 (master  node，MN)01和辅节点(secondary  node，SN)11进行通信，MN01和SN11可以相连，主 节点A和辅节点B均可以与核心网网元31相连。MN01和SN11采用的接入技术可以相同或者不 同。 MR-DC具体可以包括如下场景： 1、演进的通用陆基无线接入(Evolved  Universal  Terrestrial  Radio  Access， E-UTRA)及新空口(New  Radio，NR)的双连接(E-UTRA-NR  Dual  Connectivity，EN-DC) 图2是一种EN-DC场景的示意图，如图2所示，核心网网元31是演进型分组核心网 (evolved  packet  core，EPC)网元，MN01为演进型节点(evolved  universal  terrestrial  radio  access  network  NodeB，eNB)，SN11为新空口节点(new  radio  nodeB，gNB)。 MN01和SN11可以通过X2接口相连，MN01和SN11之间可以有用户面连接；MN01与核 心网网元31可以通过S1接口相连，MN01与核心网网元31之间可以有用户面连接；SN11与核 心网网元31可以通过S1-U接口相连，SN11核心网网元31之间可以有用户面连接。 2、下一代(Next  Generation，NG)无线接入网络(Radio  Access  Network，RAN)E- UTRA及NR的双连接(NG-RAN  E-UTRA-NR  Dual  Connectivity，NGEN-DC) 图3是一种NGEN-DC场景的示意图，如图3所示，核心网网元31是第五代(5G，5th  Generation)核心网(5G  core，5GC)网元，MN01是eNB，SN11是gNB。 MN01和SN11可以通过Xn接口相连，MN01和SN11之间可以有用户面连接；MN01与核 心网网元31可以通过NG接口相连，MN01与核心网网元31之间可以有用户面连接；SN11与核 心网网元31可以通过NG-U接口相连，SN11核心网网元31之间可以有用户面连接。 3、NR及E-UTRA的双连接(NR-E-UTRA  Dual  Connectivity，NE-DC) 图4是一种NE-DC场景的示意图，如图4所示，核心网网元31是5GC网元，MN01是gNB， SN11是eNB。 MN01和SN11可以相连，例如通过Xn接口，MN01和SN11之间可以有用户面连接；MN01 与核心网网元31可以相连，例如通过NG接口，MN01与核心网网元31之间可以有用户面连接； SN11与核心网网元31可以相连，例如通过NG-U接口，SN11核心网网元31之间可以有用户面 连接。 4、NR与NR的双连接(NR-NR  Dual  Connectivity，NR-DC) 图5是一种NR-DC场景的示意图，如图5所示，核心网网元31是5GC网元，MN01是gNB， SN11是gNB。 4 CN 111586711 A 说　明　书 2/31 页 MN01和SN11可以相连，例如通过Xn接口，MN01和SN11之间可以有用户面连接；MN01 与核心网网元31可以相连，例如通过NG接口，MN01与核心网网元31之间可以有用户面连接； SN11与核心网网元31可以相连，例如通过NG-U接口，SN11核心网网元31之间可以有用户面 连接。 MR-DC中，如何为终端21修改承载的配置是一个亟待解决的问题。
技术实现要素：
本申请实施例提供了一种多空口双连接MR-DC中的通信方法、装置和系统，可以修 改承载的配置。 第一方面，本申请实施例提供了一种多空口双连接MR-DC中的通信方法，该方法可 以应用在辅节点或者辅节点中的芯片，该方法包括：从主节点接收第一承载的原数据无线 承载DRB标识ID和一个或者多个候选DRB  ID；向该主节点发送该第一承载的新DRB  ID，该新 DRB  ID为该一个或者多个候选DRB  ID中的一个。 通过主节点向辅节点发送一个或者多个候选DRB  ID，便于辅节点根据自己的需求 更换DRB  ID，进而修改承载的配置。 可选的，该一个或者多个候选DRB  ID为该第一承载的候选DRB  ID；或者该一个或 者多个候选DRB  ID为多个承载的候选DRB  ID，该多个承载包括该第一承载。 可选的，该方法还包括向该主节点发送该第一承载的演进的通用陆基无线接入无 线接入承载E-RAB  ID或者该第一承载的该原DRB。 可选的，该方法还包括当该第一承载的PDCP  SN长度发生变化时，确定该第一承载 的该新DRB  ID。 可选的，该方法还包括生成该第一承载的第一配置信息，该第一承载的该第一配 置信息包括该原DRB  ID对应的PDCP实体的释放的配置信息和该新DRB  ID对应的PDCP实体 的增加的配置信息，向该主节点发送该第一承载的该第一配置信息。 可选的，该第一承载的该第一配置信息还包括该新DRB  ID对应的SCG  RLC实体的 增加的配置信息。 可选的，该方法还包括当该第一承载的PDCP锚点发生变化，且该第一承载的PDCP  SN长度未发生变化时，确定该第一承载的该新DRB  ID。 可选的，该方法还包括生成该第一承载的第一配置信息，该第一承载的该第一配 置信息包括PDCP实体的重建的配置信息；向该主节点发送该第一承载的该第一配置信息。 可选的，该PDCP实体的重建的配置信息包括该第一承载的该新DRB  ID和该第一承 载的该原DRB  ID。 可选的，该第一承载的该第一配置信息还包括该新DRB  ID对应的SCG  RLC实体的 增加的配置信息。 第二方面，本申请实施例提供了一种多空口双连接MR-DC中的通信方法，该方法可 以应用在主节点或者主节点中的芯片，该方法包括：向辅节点发送第一承载的原数据无线 承载DRB标识ID和一个或者多个候选DRB  ID；从该辅节点接收该第一承载的新DRB  ID，该新 DRB  ID为该一个或者多个候选DRB  ID中的一个。 可选的，该一个或者多个候选DRB  ID为该第一承载的候选DRB  ID；或者 5 CN 111586711 A 说　明　书 3/31 页 该一个或者多个候选DRB  ID为多个承载的候选DRB  ID，该多个承载包括该第一承 载。 可选的，该方法还包括： 从该辅节点接收该第一承载的演进的通用陆基无线接入无线接入承载E-RAB  ID 或者该第一承载的该原DRB。 可选的，该方法还包括：从该辅节点接收该第一承载的第一配置信息，该第一承载 的该第一配置信息包括该原DRB  ID对应的PDCP实体的释放的配置信息和该新DRB  ID对应 的PDCP实体的增加的配置信息。 可选的，该方法还包括：从该辅节点接收该第一承载的第一配置信息，该第一承载 的该第一配置信息包括PDCP实体的重建的配置信息。 可选的，该PDCP实体的重建的配置信息包括该第一承载的该新DRB  ID和该第一承 载的该原DRB  ID。 可选的，该第一承载的该第一配置信息还包括该新DRB  ID对应的SCG  RLC实体的 增加的配置信息。 可选的，该方法还包括：向终端发送该第一承载的该第一配置信息。 可选的，该方法还包括：生成该第一承载的第二配置信息，该第一承载的该第二配 置信息包括原DRB  ID对应的MCG  RLC实体的释放的配置信息和新DRB  ID对应的MCG  RLC实 体的增加的配置信息，或者该第一承载的该第二配置信息包括原DRB  ID对应的MCG  RLC实 体的释放的配置信息。 可选的，该方法还包括：该主节点向终端发送该第一承载的该第二配置信息。 第三方面，本申请实施例提供了一种多空口双连接MR-DC中通信方法，可以应用在 第一CU或者第一CU中的芯片中，第一CU可以是辅节点中的CU。 该方法包括第一CU从第二CU接收第一承载的原DRB  ID和一个或者多个候选DRB  ID；该第一CU向该第二CU发送该第一承载的该新DRB  ID，该第一承载的新DRB  ID为该一个 或者多个候选DRB  ID中的一个。 可选的，第二CU可以是主节点中的CU。 可选的，该方法还包括：该第一CU向第一DU发送该第一承载的该新DRB  ID。 可选的，该方法还包括：该第一CU向该第二CU发送该第一承载的E-RAB  ID，该第一 CU向该第一DU发送该第一承载的该E-RAB  ID；或者该第一CU向该第二CU发送该第一承载的 该原DRB，该第一CU向该第一DU发送该第一承载的该原DRB。 可选的，第一CU可以生成第一承载的PDCP的配置信息，例如该原DRB  ID对应的 PDCP实体的释放的配置信息和该新DRB  ID对应的PDCP实体的增加的配置信息，或者PDCP实 体的重建的配置信息。 第四方面，本申请实施例提供了一种多空口双连接MR-DC中通信方法，可以应用在 第一CU或者第一CU中的芯片中，第一CU可以是主节点中的CU，第二CU可以是辅节点中的CU。 该方法包括： 第一CU向第二CU发送第一承载的原DRB  ID和一个或者多个候选DRB  ID； 该第一CU从该第二CU接收该第一承载的新DRB  ID，该第一承载的新DRB  ID为该一 个或者多个候选DRB  ID中的一个。 6 CN 111586711 A 说　明　书 4/31 页 可选的，该方法还包括：该第一CU向该第一DU发送该第一承载的该新DRB  ID。 可选的，该方法还包括：该第一CU从该第二CU接收该第一承载的E-RAB  ID； 该第一CU从该第一DU接收该第一承载的该E-RAB  ID；或者 该第一CU从该第二CU接收该第一承载的该原DRB； 该第一CU从该第一DU接收该第一承载的该原DRB。 第五方面，本申请实施例提供了一种多空口双连接MR-DC中通信方法，可以应用在 第一DU或者第一DU中的芯片中，第一DU可以是辅节点中的DU。 该方法包括：从第一CU接收第一承载的新DRB  ID。第一CU可以是与第一DU相连的 CU，辅节点包括该第一CU和该第一DU。 可选的，该方法还包括：从第一CU接收第一承载的E-RAB  ID或者原DRB。 可选的，该方法还包括：生成第一承载的SCG  RLC和/或者SCG逻辑信道的配置信 息，例如该新DRB  ID对应的SCG  RLC实体的增加的配置信息。 第六方面，本申请实施例提供了一种多空口双连接MR-DC中通信方法，可以应用在 第一DU或者第一DU中的芯片中，第一DU可以是主节点中的DU。 该方法包括：从第一CU接收第一承载的新DRB  ID。第一CU可以是与第一DU相连的 CU，主节点包括该第一CU和该第一DU。 可选的，该方法还包括：从第一CU接收第一承载的E-RAB  ID或者原DRB。 可选的，该方法还包括：生成第一承载的SCG  RLC和/或者SCG逻辑信道的配置信 息，例如原DRB  ID对应的MCG  RLC实体的释放的配置信息和新DRB  ID对应的MCG  RLC实体的 增加的配置信息，或者该第一承载的该第二配置信息包括原DRB  ID对应的MCG  RLC实体的 释放的配置信息。 第七方面，本申请实施例提供了一种多空口双连接MR-DC中的通信方法，该方法可 以应用于主节点、主节点中的芯片、辅节点或者辅节点中的芯片。 该方法包括：确定该第一承载的新DRB  ID，在该辅节点确定该第一承载的该新DRB  ID之前，该第一承载的DRB  ID为原DRB  ID；向终端发送该第一承载的PDCP重建的配置信息， 该PDCP重建的配置信息包括该新DRB  ID和该原DRB  ID。 可选的，确定该第一承载的新DRB  ID可以包括自己生成一个新DRB  ID，或者根据 从其他节点接收的候选DRB  ID，选择一个候选DRB  ID作为新DRB  ID，或者从其他节点接收 第一承载的新DRB  ID。 可选的，当该方法由辅节点或者辅节点中的芯片执行时，向终端发送该第一承载 的PDCP重建的配置信息，可以是辅节点通过空口向终端发送该第一承载的PDCP重建的配置 信息，或者可以是辅节点向主节点发送该第一承载的PDCP重建的配置信息，然后由主节点 发送给终端。 第八方面，本申请实施例提供了一种多空口双连接MR-DC中的通信方法，该方法可 以应用于终端或者终端中的芯片。 该方法包括：接收第一承载的PDCP重建的配置信息，该PDCP重建的配置信息包括 该新DRB  ID和该原DRB  ID，在对PDCP实体重建时，将PDCP实体关联到所述新DRB  ID。 可选的，可以从主节点接收或者从辅节点接收。 第九方面，本申请实施例提供了一种通信装置。该通信装置包括处理器，处理器与 7 CN 111586711 A 说　明　书 5/31 页 存储器耦合，该存储器用于存储计算机程序或指令，该处理器运行该计算机程序或者指令， 使得上述第一方面至第八方面中的任一方面的方法被执行，该通信装置还可以包括该存储 器。 第十方面，本申请实施例提供了一种通信装置，该通信装置包括一个或者多个模 块，用于实现上述第一方面至第七方面中的任一方面的方法的方法，该一个或者多个模块 可以与上述第一方面至第八方面中的任一方面的方法的步骤相对应。 第十一方面，本申请实施例提供了一种芯片，该芯片包括处理器和接口电路，该接 口电路和该处理器耦合，该处理器用于运行计算机程序或指令，以实现如第一方面至第八 方面中任一方面的方法，该接口电路用于与该芯片之外的其它模块进行通信。 第十二方面，本申请实施例提供了一种计算机存储介质，存储有用于实现上述第 一方面至第八方面中任一方面的方法的程序。当该程序在无线通信装置中运行时，使得该 无线通信装置执行第一方面至第七方面中任一方面的方法。 第十三方面，本申请实施例提供了一种计算机程序产品，该程序产品包括程序，当 该程序被运行时，使得上述第一方面至第八方面中任一方面的方法被执行。 附图说明 为了更清楚地说明本申请，下面将对实施例描述中所需要使用的附图作简单地介 绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员 来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。 图1为一种双连接的通信系统示意图； 图2为一种EN-DC的示意图； 图3为一种NGEN-DC的示意图； 图4为一种NE-DC的示意图； 图5为一种NR-DC的示意图 图6a是一种网络侧角度的协议架构的的示意图； 图6b是一种终端侧角度的协议架构的示意图； 图7a为一种接入网设备的结构示意图； 图7b为一种终端的结构示意图； 图7c为一种MN01为CU-DU架构的示意图； 图7d为一种SN11为CU-DU架构的示意图； 图8为一种变更DRB  ID的实施方式的示意图； 图9为一种变更DRB  ID的实施方式的示意图； 图10是一种变更DRB  ID的实施方式的示意图； 图11为一种变更DRB  ID的实施方式的示意图； 图12为一种通信装置1200的结构的示意图； 图13为一种通信装置1300的结构的示意图； 图14为一种通信装置1400的结构的示意图。 8 CN 111586711 A 说　明　书 6/31 页
