技术摘要：
本发明涉及电子产品领域，公开了一种显示组件与移动终端。显示组件包含：显示模组，呈现图像；背光模组，给显示模组提供背光；固定框，收纳并固定背光模组，包括：开设有收纳孔的框本体、与收纳孔同轴设置且与框本体固定连接的收纳筒，背光模组设置于框本体内，收纳筒  全部
背景技术：
在目前的移动终端中，例如在手机中，一般包括显示模组，如液晶显示屏，还有给 液晶显示屏提供光线的背光模组，而在移动终端中一般需要摄像模组进行拍摄，摄像模组 嵌设在背光模组中，然后用胶水进行遮光，但是胶水无法严密地遮挡背光模组中漏出的光 线，从背光模组中漏出的光线照射在摄像模组上，使得摄像模组在拍照时会获得过多的光 线，进而使得摄像模组拍出的照片曝光率过高，影响摄像模组的成像。
技术实现要素：

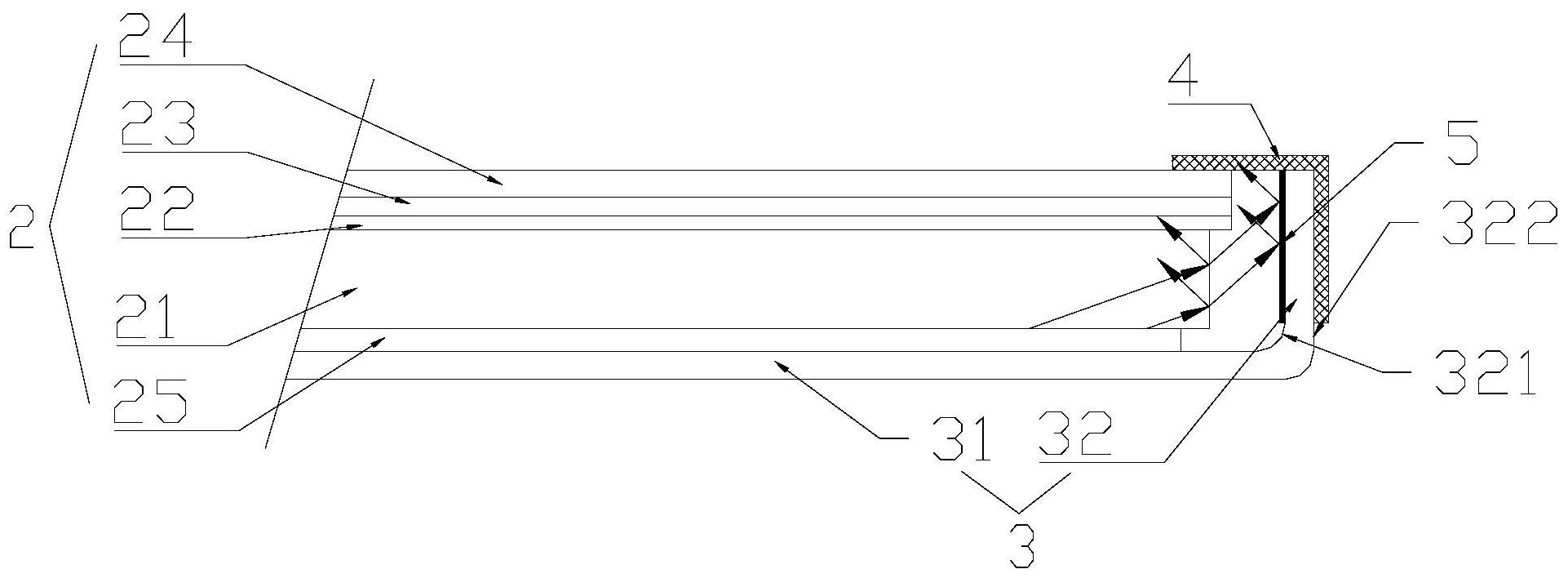

本发明的目的在于提供一种显示组件和移动终端，更够最大限度的减少从背光模 组中漏出的光线，进而避免光线对摄像模组进行干扰，提高摄像模组成像质量。 为解决上述技术问题，本发明的实施方式提供了一种显示组件，包含： 显示模组，用于呈现图像； 背光模组，设置于所述显示模组背面，用于给所述显示模组提供背光； 固定框，设置于所述显示模组背光，用于收纳并固定所述背光模组，所述固定框包 括：开设有收纳孔的框本体、与所述收纳孔同轴设置且与所述框本体固定连接的收纳筒，所 述背光模组设置于所述框本体内，所述收纳筒用于收纳摄像模组； 胶粘层，将所述背光模组和所述收纳筒胶粘于所述显示模组背面，且所述胶粘层 连接所述收纳筒与所述背光模组均朝向所述先试模组的一侧，用于遮挡所述背光模组漏出 的光； 反射膜，贴设于所述收纳筒朝向所述背光模组一侧的外壁面上，用于将从所述背 光模组中透出的光反射回所述背光模组内。 本发明还提供了一种移动终端，包括： 上述的显示组件； 摄像模组，设置于所述收纳筒内。 本发明实施方式相对于现有技术而言，由于显示组件还包括贴设在收纳筒朝向背 光模组一侧的外壁面上的反射膜，因此，通过该反射膜能够将照射在该反射膜上的光线，反 射回背光模组内，从而可最大限度地防止背光模组中的光进入收纳筒内，从而避免光线照 射在处于收纳筒内的摄像模组上，进而可提高摄像模组的成像质量。 另外，所述反射膜为电镀于所述收纳筒外壁面上的金属层。 另外，所述金属层为银层。 另外，所述背光模组包括：光源、正对光源设置的导光板，所述导光板用于将所述 光源的光传递给所述显示模组； 其中，所述反射膜设置于所述导光板朝向所述收纳筒的一侧，用于反射自所述导 3 CN 111610665 A 说　明　书 2/4 页 光板出射至反射膜上的光。 另外，所述背光模组还包括设置于所述导光板朝向所述显示模组一侧，并沿从所 述导光板至所述显示模组方向依次排列的扩散片、下增光片和上增光片； 其中，所述反射膜向所述显示模组方向延伸，遮挡于所述扩散片、所述下增光片和 所述上增光片朝向所述收纳筒的一侧。 另外，所述胶粘层为双面胶，所述双面胶一面与所述显示模组背面胶粘，另一面与 所述背光模组和所述收纳筒朝向所述背光模组的一侧胶粘。 另外，所述双面胶还沿所述收纳筒的内壁面朝远离所述显示模组的方向延伸。 另外，所述双面胶为深色系双面胶。 另外，所述显示模组包括：依次叠设的盖板、光学胶层、液晶面板和下偏光片，其 中，所述下偏光片背离所述液晶面板的一侧与所述胶粘层胶粘在一起。 附图说明 图1是本发明第一实施方式中显示组件与摄像组件装配后的结构示意图； 图2是图1的主视图； 图3是图2中A处的放大图； 图4是本发明第一实施方式中显示组件的结构示意图； 图5是本发明第一实施方式中背光模组、固定框、反射膜和胶粘层装配后的结构示 意图。 附图标记：1、显示模组；11、盖板；12、光学胶层；13、液晶面板；14、下偏光层；2、背 光模组；；21、导光板；22、散片；23、下增光片；24、上增光片；25、反射片；3、固定框；31、框本 体；311、收纳孔；312、底板；313、侧壁；32、收纳筒；321、外壁面；322、内壁面；4、胶粘层；5、反 射膜；6、摄像模组。
