技术摘要：
本发明公开了一种温度测试电路，包括温度采集电路，所述温度采集电路采人体体温值，并将人体体温值转换成电信号输出；主控电路，所述主控电路包括运放电路、ADC转换电路、温度补偿电路、MCU模块；所述运放电路连接温度采集电路输出，并将采集电路信号放大后输入MCU模块  全部
背景技术：
温度测试在日常生产生活中需求非常大，如锅炉温度控制、水温控制、人体温度测 试等；有些场景是可以接触式测试的，有些场景则是采用非接触式测试的，根据需要采用不 同的测试方式和测试设备。 目前市场上的可移动手持非接触式温度测试设备，绝大多数只实现了在机器本地 显示被测物体的温度，并不能自动化的完成一些复杂统计工作，造成生产生活中温度测试 统计工作效率低下，而且人工填写统计数据容易引入人为失误，造成统计数据失真。 (一)解决的技术问题 针对现有技术的不足，本发明提供了一种温度测试电路，来解决工作效率低、人工 填写统计数据失误的技术问题。 (二)
技术实现要素：

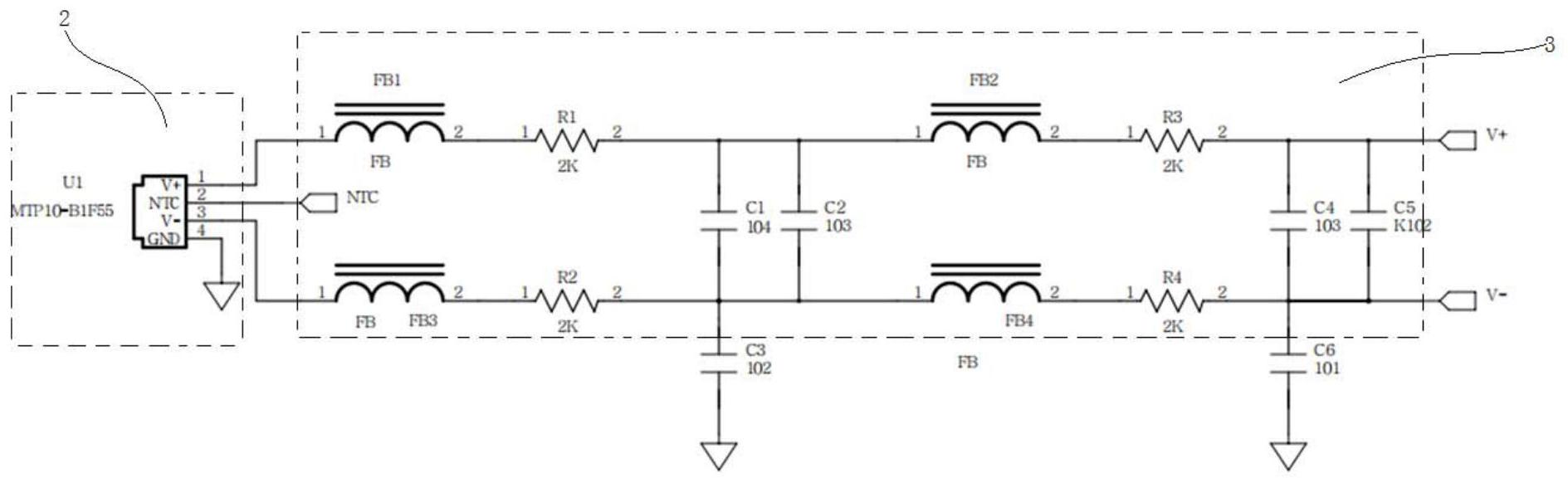

为实现上述目的，本发明提供如下技术方案：一种温度测试电路，包括 温度采集电路，所述温度采集电路采人体体温值，并将人体体温值转换成电信号 输出； 主控电路，所述主控电路包括运放电路、ADC转换电路、温度补偿电路、MCU模块； 所述运放电路连接温度采集电路输出，并将采集电路信号放大后输入MCU模块中； 所述温度补偿电路补偿环境温度信号，并经ADC转换电路输入MCU模块； 蓝牙电路，所述蓝牙电路连接MCU模块，并将MCU模块输出的数据发送给移动终端。 优选的，所述温度测试电路还包括电源电路，所述电源电路包括TYPE－C端口、稳 压电路、电源开关、电池； 所述TYPE－C端口连接外部电源，并分别给蓝牙电路、MCU模块、稳压电路提供电 压。 优选的，所述稳压电路包括第一滤波电路、降压芯片及降压芯片的外围电路；所述 降压芯片连接TYPE－C端口； 所述第一滤波电路、电源开关均连接降压芯片的输出端，且电源开关分别与MCU模 块、电池连接。 优选的，所述温度采集电路包括红外传感器、第二滤波电路； 所述红外传感器经第二滤波电路与MCU模块连接。 优选的，所述MCU模块为一MCU芯片及MCU芯片外围电路； 所述运放电路、ADC转换电路为MCU芯片内部电路。 优选的，所述温度测试电路还包括LCD显示电路，所述LCD显示电路与MCU芯片连 接。 3 CN 111609948 A 说　明　书 2/3 页 优选的，所述蓝牙电路设为SVL03BT蓝牙芯片及SVL03BT蓝牙芯片外围电路；所述 SVL03BT蓝牙芯片与MCU芯片连接。 优选的，所述温度补偿电路设为与MCU芯片连接的NTC温度补偿的上拉电阻。 (三)有益效果 本发明提供了一种温度测试电路，具备以下有益效果： 本发明通过温度采集电路经MCU芯片中的运放电路、ADC转换电路转换成体温值； 另外通过NTC温度补偿的上拉电阻，用作环境温度补偿以减少环境温度对温度采集电路精 度的影响，这样的设计可以实现温度测试更精准，另外通过LCD显示电路可现温度测试的可 视化； 还有蓝牙电路用于和终端设备连接进行数据传输；TYPE－C端口通过稳压电路、电 源开关仅可实现对电路进行供电，另外可通过TYPE－C端口对MCU芯片数据进行系统升级； 因此结合上述所述本发明具有温度测试数据精准、数据可视化、方便远数据传送、 方便系统升级的技术效果。 附图说明 图1为本发明温度采集电路的电路原理图； 图2为本发明主控电路的电路原理图； 图3为本发明LCD显示电路的电路原理图； 图4本发明蓝牙电路的电路原理图； 图5本发明电源电路的电路原理图。
