技术摘要：

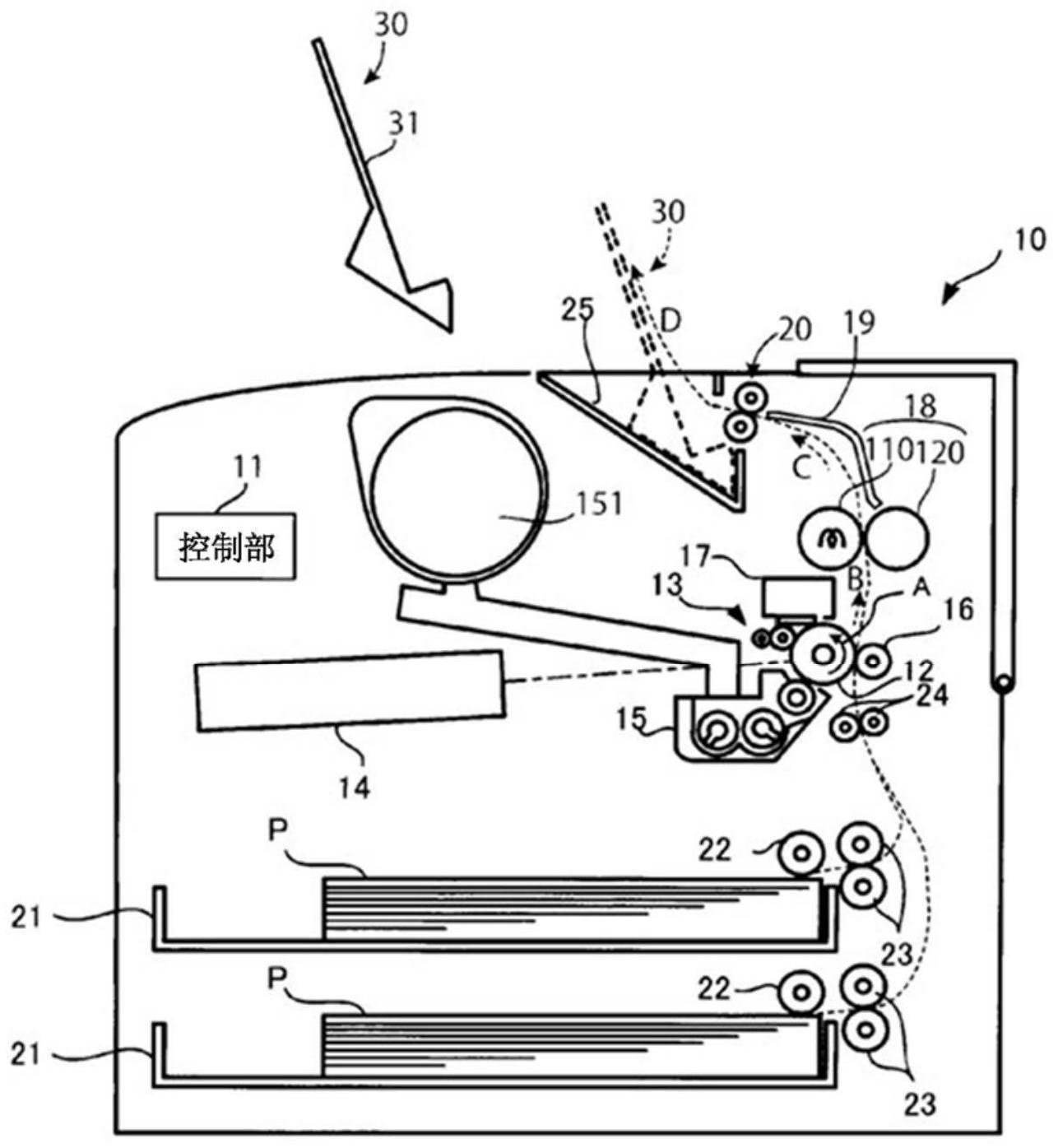

本发明提供一种纸张排出装置以及图像形成装置，所述纸张排出装置与收容已被排出的纸张的收容部的位置或角度经固定的结构相比，使卷曲的矫正具有灵活性。所述纸张排出装置包括：排出器(20)，排出纸张；排纸托盘(25)、排纸托盘(30)，将已被排出的纸张收容成依次层叠的状  全部
背景技术：
对纸张实施处理后排出的装置已为人所知。例如，在将图像形成在纸张上的图像 形成装置的情况下，将形成有图像的纸张朝装置外排出。此处，由于装置的紧凑性或装置内 的构件的配置等的制约，因此存在一边使纸张弯曲一边引导至纸张排出口的结构的装置。 在一边使纸张弯曲一边引导至纸张排出口的结构的装置的情况下，存在如下的担 忧：在已被从排出口排出的纸张一直残留由排出时的弯曲所引起的卷曲。 在专利文献1中提出有在装置上部包括倾斜地配置的排纸托盘，通过将正被排出 的纸张按压在所述排纸托盘来使纸张朝反向卷曲，由此消除纸张的卷曲。 [现有技术文献] [专利文献] [专利文献1]日本专利特开2012-140245号公报
技术实现要素：
[发明所要解决的问题] 由纸张排出时的弯曲所引起的卷曲的程度根据纸张的厚度或温湿度环境等而大 不相同。另外，是否需要矫正卷曲、或应矫正的卷曲的程度根据用户、或根据已被排出的纸 张的用途而不同。 本发明的目的在于提供一种与所述排纸托盘等收容已被排出的纸张的收容部的 位置或角度经固定的结构相比，使卷曲的矫正具有灵活性的纸张排出装置以及图像形成装 置。 [解决问题的技术手段] 技术方案1是一种纸张排出装置，包括： 排出部，排出纸张； 收容部，将已被排出的纸张收容成依次层叠的状态；以及 引导部，一边使排出前的纸张弯曲一边引导至所述排出部；且 所述收容部能够调节成多个角度，所述多个角度在至少一部分中包含一边使已被 排出的纸张朝与利用所述引导部的弯曲相反的方向弯曲，一边进行收容的角度。 技术方案2根据技术方案1中记载的纸张排出装置，所述收容部在能够调节的角度 范围内的所有角度中，一边使已被排出的纸张朝与利用所述引导部的弯曲相反的方向弯 曲，一边进行收容。 技术方案3根据技术方案1中记载的纸张排出装置，包括对排出前的纸张进行加热 的加热部，且 所述收容部能够调节成多个角度，所述多个角度在至少一部分中包含一边使已被 4 CN 111547557 A 说　明　书 2/9 页 排出的纸张朝与利用所述引导部的弯曲相反的方向且比利用所述引导部的弯曲更强地弯 曲，一边进行收容的角度。 技术方案4根据技术方案3中记载的纸张排出装置，所述收容部在能够调节的角度 范围内的所有角度中，一边使已被排出的纸张朝与利用所述引导部的弯曲相反的方向且比 利用所述引导部的弯曲更强地弯曲，一边进行收容。 技术方案5根据技术方案1至技术方案4中的任一项中记载的纸张排出装置，所述 收容部在一边使纸张弯曲一边进行收容的角度中，对应于朝所述收容部的纸张的收容量， 朝收容越多的纸张越使所述收容部中的纸张的弯曲平缓的方向变更角度。 技术方案6根据技术方案5中记载的纸张排出装置，所述收容部由弹簧构件支撑， 所述弹簧构件以通过已被收容在所述收容部的纸张的重量来变更角度的方式得到调整。 技术方案7根据技术方案1至技术方案4中的任一项中记载的纸张排出装置，所述 收容部由弹簧构件支撑，所述弹簧构件以通过已被从所述排出部排出的纸张碰撞所述收容 部来变更角度的方式得到调整。 技术方案8是一种纸张排出装置，包括： 排出部，排出纸张； 收容部，将已被排出的纸张收容成依次层叠的状态； 引导部，一边使排出前的纸张弯曲一边引导至所述排出部；以及 加热部，对排出前的纸张进行加热；且 所述收容部能够移动至与所述排出部之间的多个位置，所述多个位置在至少一部 分中包含一边使已被排出的纸张朝与利用所述引导部的弯曲相反的方向且比利用所述引 导部的弯曲更强地弯曲，一边进行收容的位置。 技术方案9根据技术方案8中记载的纸张排出装置，所述收容部在能够移动的距离 范围内的所有位置上，一边使已被排出的纸张朝与利用所述引导部的弯曲相反的方向且比 利用所述引导部的弯曲更强地弯曲，一边进行收容。 技术方案10根据技术方案8或技术方案9中记载的纸张排出装置，所述收容部对应 于朝所述收容部的纸张的收容量，朝收容越多的纸张越远离所述排出部的方向变更位置。 技术方案11根据技术方案10中记载的纸张排出装置，所述收容部由弹簧构件支 撑，所述弹簧构件以通过已被收容在所述收容部的纸张的重量来变更位置的方式得到调 整。 技术方案12根据技术方案8或技术方案9中记载的纸张排出装置，所述收容部由弹 簧构件支撑，所述弹簧构件以通过已被从所述排出部排出的纸张碰撞所述收容部来变更位 置的方式得到调整。 技术方案13根据技术方案1至技术方案12中的任一项中记载的纸张排出装置，所 述收容部包含固定式的第一收容部、及在已被安装时代替所述第一收容部来收容纸张的第 二收容部。 技术方案14是一种图像形成装置，包括： 图像形成部，在纸张上形成图像；以及技术方案1至技术方案13中的任一项中记载 的纸张排出装置，排出形成有图像的纸张。 [发明的效果] 5 CN 111547557 A 说　明　书 3/9 页 根据技术方案1的纸张排出装置，与收容部的角度经固定的情况相比，与卷曲的矫 正相关的灵活性高。 根据技术方案2的纸张排出装置，卷曲矫正对被排出的所有纸张起作用。 根据技术方案3及技术方案4的纸张排出装置，与一边使已被排出的纸张比利用引 导部的弯曲更弱地弯曲，一边进行收容的引导部的情况相比，一边使温度逐渐地下降，一边 也对被排出的纸张充分地矫正卷曲。 根据技术方案5的纸张排出装置，与角度对应于纸张的收容量不变化的收容部的 情况相比，使已被收容在收容部的多张纸张的卷曲的矫正的程度均匀化。 根据技术方案6的纸张排出装置，与利用马达变更收容部的角度的构成相比，以简 单的构成变更收容部的角度。 根据技术方案7的纸张排出装置，与包括经固定的收容部的情况相比，抑制由纸张 的弯曲路径过强所引起的搬送不良。 根据技术方案8及技术方案9的纸张排出装置，与收容部的位置经固定的情况相 比，与卷曲的矫正相关的灵活性高。 根据技术方案10的纸张排出装置，与位置对应于纸张的收容量不变化的收容部的 情况相比，使已被收容在收容部的多张纸张的卷曲的矫正的程度均匀化。 根据技术方案11的纸张排出装置，与利用马达变更收容部的位置的构成相比，以 简单的构成变更收容部的位置。 根据技术方案12的纸张排出装置，与包括经固定的收容部的情况相比，抑制由纸 张的弯曲路径过强所引起的搬送不良。 根据技术方案13的纸张排出装置，将不需要第二收容部时的装置构成简化。 根据技术方案14的图像形成装置，与包括经固定的结构的收容部的情况相比，与 卷曲的矫正相关的灵活性高。 附图说明 图1是本发明的图像形成装置的一实施方式的打印机的概略构成图。 图2是本发明的第二实施方式的纸张排出装置的示意图。 图3是本发明的第三实施方式的纸张排出装置的示意图。 图4是本发明的第四实施方式的纸张排出装置的示意图。 图5是本发明的第五实施方式的纸张排出装置的示意图。 图6是本发明的第六实施方式的纸张排出装置的示意图。 图7是弯曲的强度的说明图。 图8是与图7同样地为弯曲的强度的说明图。 [符号的说明] 10：打印机 10A：打印机的框体 12：感光体 18：定影器 19：滑槽 6 CN 111547557 A 说　明　书 4/9 页 20：排出器 25：排纸托盘 30：装卸式的排纸托盘 31：排纸托盘的接收纸张的面 40：排纸托盘 401：旋转轴 402、403：突起 41：支撑臂 411：旋转轴 412：孔 50：排纸托盘 501：排纸托盘的接收纸张的面 51：支撑台 52：引导板 521：孔 522：销 60：排纸托盘 601：旋转轴 62：螺旋弹簧 70：排纸托盘 71、72：螺旋弹簧 73：支撑构件 80：排纸托盘 801：排纸接收部 802：底座部 803：旋转轴 81、82：螺旋弹簧 83：支撑构件 90：排纸托盘 91：排纸托盘的纸张接收面
