技术摘要：

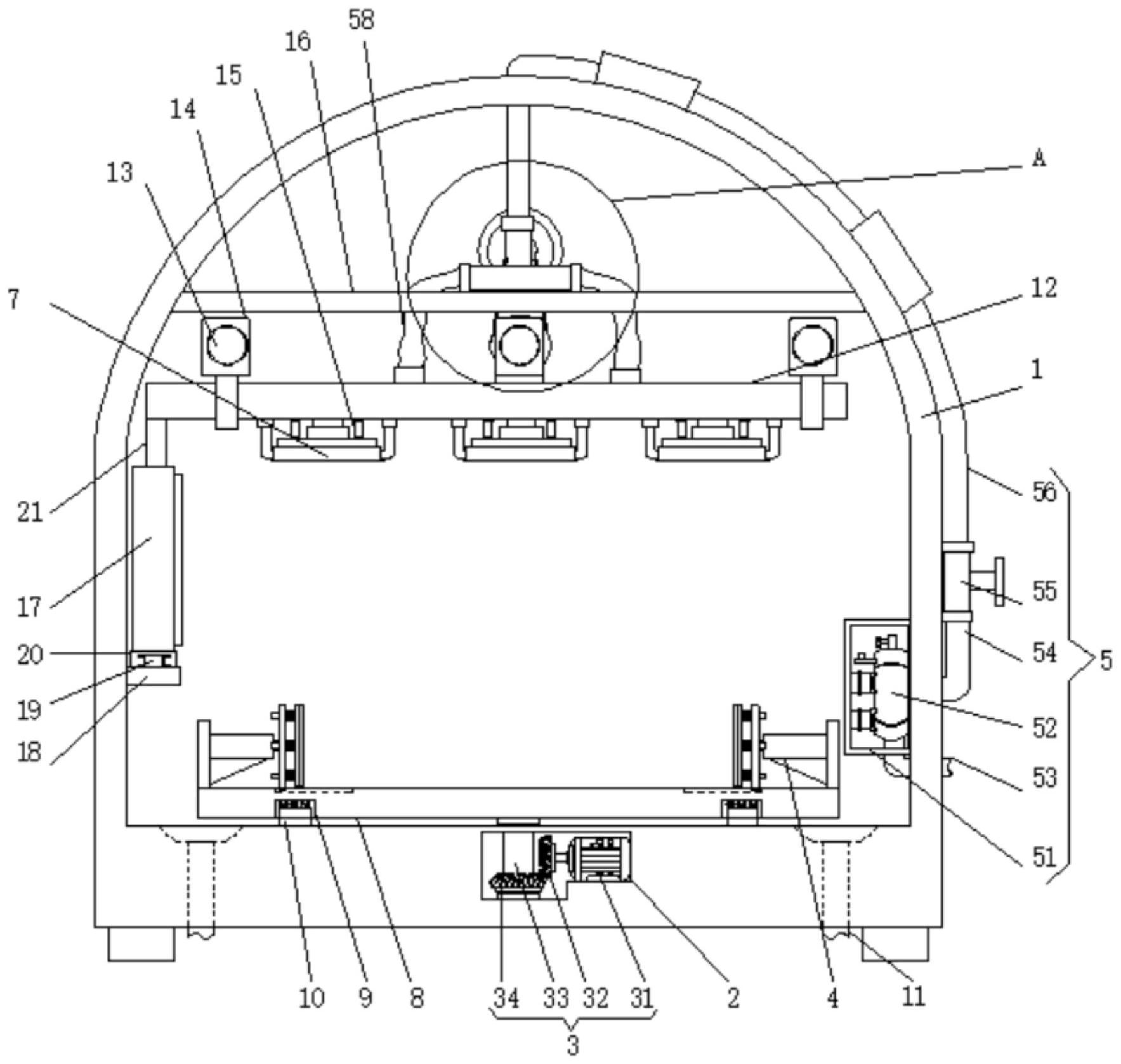

本发明公开了一种机械工程专业设备性能测试装置及其使用方法，包括检测箱，所述检测箱内壁的底部开设有安装槽，所述安装槽的内部设置有转动装置，所述转动装置包括第一电机和转动轴，所述转动轴的顶端固定连接有放置板，所述放置板顶部的左右两侧均设置有固定装置，检  全部
背景技术：
机械工程专业是以有关的自然科学和技术科学为理论基础，结合生产实践中的技 术经验，研究和解决在开发、设计、制造、安装、运用和修理各种机械中的全部理论和实际问 题的应用学科。 对于许多设备需要防雨水的功能，一些设备工作于室外，会遇到下雨的情况，需要 设备对雨水具备一定的防雨水功能，现有测试设备防雨水的装置不能准确的模仿各种下雨 天气对设备进行检测，使检测的数据不准确。
技术实现要素：
解决的技术问题 针对现有技术的不足，本发明提供了一种现有测试设备防雨水的装置不能准确的 模仿各种下雨天气对设备进行检测，使检测的数据不准确的问题。 技术方案 为实现以上目的，本发明通过以下技术方案予以实现：一种机械工程专业设备性 能测试装置及其使用方法，包括检测箱，所述检测箱内壁的底部开设有安装槽，所述安装槽 的内部设置有转动装置，所述转动装置包括第一电机和转动轴，所述转动轴的顶端固定连 接有放置板，所述放置板顶部的左右两侧均设置有固定装置，所述检测箱上设置有输送装 置，所述检测箱内壁的左右两侧之间固定连接有固定板，所述固定板的顶部设置有移动装 置，所述检测箱内壁的正面和背面之间固定连接有两个第一滑杆，所述第一滑杆的表面套 接有带动块，所述带动块的底部通过固定件固定连接有连接管，所述连接管表面的底部连 通有喷头组件，所述检测箱内壁的左侧通过支撑板设置有风扇，所述检测箱底部的左右两 侧均贯穿有排水管。 进一步地，所述第一电机的输出轴的一端套设有第一锥齿轮，所述转动轴的表面 套设有第二锥齿轮，所述第一锥齿轮的右侧与第二锥齿轮的左侧啮合。 进一步地，所述检测箱内壁底部的左右两侧和前后两侧均固定连接有支撑块，所 述放置板的底部开设有环形槽，所述支撑块的顶部设置有万向轮，所述支撑板的顶部设置 有滑轨，所述风扇的底部通过滑动件与滑轨滑动连接，所述风扇的顶部通过连接板与所述 连接管的一端固定连接。 进一步地，所述输送装置包括泵箱，所述泵箱内壁的右侧固定连接有水泵，所述水 泵的输出端和输入端分别连通有出水管和进水管，所述出水管和进水管的一端均依次贯穿 泵箱和检测箱且延伸至检测箱的外部。 进一步地，所述出水管的一端连通有调节阀，所述调节阀的一端连通有输水管，所 4 CN 111551312 A 说　明　书 2/7 页 述输水管的一端贯穿检测箱的顶部且延伸至所述检测箱的内部，所述输水管的一端且位于 检测箱的内部连通有三通管，所述三通管的左右两端均连通管有软管，所述软管的底端贯 穿固定板且延伸至固定板的下方，所述软管的底端与连接管连通。 进一步地，所述移动装置包括第二电机和丝杆，所述丝杆的前后两端分别与检测 箱内壁的正面和背面转动连接，所述丝杆的表面螺纹连接有螺纹块，所述螺纹块的底部与 连接管的表面固定连接，所述第二电机的输出轴上套设有第一皮带轮，所述丝杆的一端套 设有第二皮带轮，所述第一皮带轮的表面和第二皮带轮的表面通过皮带传动连接。 进一步地，所述喷头组件包括安装壳，所述安装壳内壁底部的左右两侧之间固定 连接有多个连接条，所述连接条的顶部固定连接有多个弧形挡块，所述安装壳内壁的左右 两侧和前后两侧均开设有凹槽，所述凹槽内表面的顶部和底部之间固定连接有限位杆，所 述限位杆的表面套接有滑块，所述限位杆的表面且位于滑块的底部套接有第二弹性件。 进一步地，四个所述滑块相对的一侧之间固定连接有移动板，所述移动板上开设 有若干个通孔，所述移动板的顶部固定连接有调节壳，所述连接条底部的左右两侧均固定 连接有导流块，所述调节壳顶部的左右两侧均通过第二电动伸缩杆与连接管表面的底部固 定连接，所述安装壳的左右两侧均通过连接件与连接管的表面固定连接。 进一步地，所述调节壳的顶部连通有密封管，所述密封管内部设置有输液管，所述 密封管的内表面开设有环形凹槽，所述输液管的表面设置有环形密封块，所述输液管的一 端与所述连接管连通，所述输液管的内部设置有第一引流块，所述调节壳的内部且位于第 一引流块的下方设置有第二引流块。 一种机械工程专业设备性能测试装置的使用方法，包括以下步骤： S1：首先打开箱门将待测试的装置放置在放置板的顶部，且通过固定装置对其进 行限位，其中通过两个第一电动伸缩杆分别推动两个连接板，连接板通过第一弹性件推动 夹紧板与待检测装置的外壳接触，继续推动连接板，使夹紧板对其进行夹紧，同时压缩第一 弹性件，通过第一弹性件的反作用力使夹紧板对待检测装置固定的更加牢固，同时夹紧板 的一侧设置有橡胶棉，可以增加摩擦同时起到保护的作用，第一弹性件液可以起到缓冲保 护的作用；关闭箱门； S2：通过输送装置将水输送至喷头组件进行淋雨测试，其中进水管与外部水源连 接，通过水泵将水压入至出水管，然后通过调节阀、输水管进入到三通管然后通过两个软管 进入到喷头组件7喷出，开始测试； S3：然后通过移动装置带动喷头组件前后移动，使待检测装置可以均匀的受到淋 雨，通过开启第二电机，第二电机通过第一皮带轮和皮带带动第二皮带轮转动，第二皮带轮 带动丝杆转动，丝杆通过螺纹块带动连接管移动，连接管带动喷头组件移动，当移动至检测 箱最内侧时，控制第二电机反转，实现往复移动； S4：控制喷头的淋雨的大小，首先可以通过调节阀调节输入到喷头组件内部的水 量，然后通过第二电动伸缩杆控制喷头组件的出水孔的大小，首先水通过连接管进入到调 节壳和移动板之间，通过第二电动伸缩杆，通过第二电动伸缩杆向下推动调节壳，调节壳向 下推动移动板，当移动板向下移动时，通孔与弧形挡块之间的距离会增大，此时从喷头流出 的水滴会变大，当调节阀将水流调大时，通过第二电动伸缩杆向下推动调节壳增大通孔与 弧形当块之间的距离增大雨滴的大小，使淋雨更加的符合现实，其中移动板带动滑块挤压 5 CN 111551312 A 说　明　书 3/7 页 第二弹性件，第二弹性件可以对其进行缓冲，延长其使用寿命； S5：开启风扇，同时通过转动装置带动放置板转动，从而带动待检测装置转动，风 扇将雨水吹向待检测装置的侧面，可以对待检测装置的侧面进行防雨水的检测，第一电机 带动第一锥齿轮转动，第一锥齿轮通过第二锥齿轮带动转动轴转动，从而带动放置板转动， 对待检测装置的每个侧面进行防雨检测，其中四个支撑块可以对放置板进行支撑，支撑块 的顶部设置有万向轮，方便放置板转动，支撑块位于环形槽内部，通过支撑块使放置板更加 的稳定； S6：检测结束后，通过关闭第一电机、第二电机、水泵，使第一电动伸缩杆和第二电 动伸缩杆恢复原位，将检测的装置取出，检测使用的水通过排水管收集至外部的收集池中。 有益效果 本发明具有以下有益效果： (1)、该机械工程专业设备性能测试装置及其使用方法，通过固定装置对其进行限 位，其中通过两个第一电动伸缩杆分别推动两个连接板，连接板通过第一弹性件推动夹紧 板与待检测装置的外壳接触，继续连接板，使夹紧板对其进行夹紧，同时压缩第一弹性件， 通过第一弹性件的反作用力使夹紧板对带检测装置固定的更加牢固，同时夹紧板的一侧设 置有橡胶棉，可以增加摩擦同时起到保护的作用，第一弹性件液可以起到缓冲保护的作用， 可以对待检测装置固定的更加的牢固，保证待检测装置在后续的检测过程中，保持稳定。 (2)、该机械工程专业设备性能测试装置及其使用方法，通过移动装置带动喷头组 件前后移动，使待检测装置可以均匀的受到淋雨，控制喷头的淋雨的大小，首先可以通过调 节阀调节输入到喷头组件内部的水量，然后通过第二电动伸缩杆控制喷头组件的出水孔的 大小，首先水通过连接管进入到调节壳和移动板之间，其中水通过第一引流块和第二引流 块两次引流再进入到调节壳和移动板之间，通过两次引流可以使水更加的快速均匀的流到 移动板上，特别是在调节雨量较小时，可以使雨水更加均匀从喷头组件中喷出，防止雨水集 中在喷头组件的中间部分流出，通过第二电动伸缩杆，通过第二电动伸缩杆向下推动调节 壳，调节壳向下推动移动板，当移动板向下移动时，通孔与弧形挡块之间的距离会增大，此 时从喷头流出的水滴会变大，当调节阀将水流调大时，通过第二电动伸缩杆向下推动调节 壳增大通孔与弧形当块之间的距离增大雨滴的大小，使淋雨更加的符合现实，其中移动板 带动滑块挤压第二弹性件，第二弹性件可以对其进行缓冲，延长其使用寿命，该装置可以调 节雨水的大小，同时可以通过调节喷头组件，调节雨滴的大小，可以更加准确的模仿现实情 况中雨水的大小对待检测装置的影响，使检测更加的准确真实。 (3)、该机械工程专业设备性能测试装置及其使用方法，开启风扇，同时通过转动 装置带动放置板转动，从而带动带检测装置转动，风扇将雨水吹向待检测装置的侧面，可以 对待检测装置的侧面进行防雨水的检测，并且连接管在往复前后移动的同时通过连接板可 以带动风扇跟着一起滑动，使风扇可以一直与雨水保持同一相对位置，可以将雨水充分的 吹落到待检测装置的侧面，使检测效果更好，第一电机带动第一锥齿轮转动，第一锥齿轮通 过第二锥齿轮带动转动轴转动，从而带动放置板转动，对待检测装置的每个侧面进行防雨 检测，其中四个支撑块可以对放置板进行支撑，支撑块的顶部设置有万向轮，方便放置板转 动，支撑块位于环形槽内部，通过支撑块使放置板更加的稳定，使待检测装置检测的更加完 全彻底，且更贴近真实的下雨的环境，使测试更加的真实。 6 CN 111551312 A 说　明　书 4/7 页 当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。 附图说明 图1为本发明内部的结构示意图； 图2为本发明外部的结构示意图； 图3为本发明喷头组件的剖视图； 图4为本发明喷头组件的俯视图； 图5为本发明放置板的局部仰视图； 图6为本发明图1中A部的放大图； 图中，1-检测箱、2-安装槽、3-转动装置、31-第一电机、32-第一锥锥齿轮、33-第二 锥齿轮、34-转动轴、4-固定装置，5-输送装置、51-泵箱、52-  水泵、53-进水管、54-出水管、 55-调节阀、56-输水管、57-三通管、58-软管、6-移动装置、61-第二电机、62-丝杆、63-螺纹 块、64-第一皮带轮、65-  第二皮带轮、7-喷头组件、71-安装壳、72-连接条、73-弧形挡块、 74-凹槽、  75-限位杆、76-第二弹性件、77-滑块、78-移动板、79-通孔、710-调节壳、  711-导 流块、712-密封管、713-环形凹槽、714-环形密封块、715-输液管、  716-第一引流、717-第二 引流块、8-放置板、9-环形槽、10-支撑块、11-排水管、12-连接管、13-第一滑杆、14-带动块、 15-第二电动伸缩杆、16-固定板，17-风扇，18-支撑板，19-滑轨、20-滑动件、21-连接板。
