技术摘要：
本发明实施例公开了一种全自动清洗烘干消毒一体化妆刷，包括刷柄和刷头，所述刷柄为中空结构，所述刷头连接在刷柄的一端，所述刷柄的另一端盖合有刷柄盖，所述刷柄的内部通过隔板被隔设为洗涤剂储存腔和洗涤水储存腔，且所述洗涤剂储存腔和洗涤水储存腔内均设置有加液  全部
背景技术：
爱美的女士经常要化妆，化妆刷是常用的物品，化妆刷的刷毛一般分为动物毛与 合成毛两种。天然动物毛布有完整的毛鳞片，因此毛质柔软，吃粉程度饱和，能使色彩均匀 服帖，且不刺激肌肤。用化妆刷化完妆后，化妆刷上会残留化妆品的粉尘和人体的皮脂，如 果不定期清洗，日积月累，大大小小的化妆刷上沾满了各式的彩妆与灰尘化妆刷上会有细 菌，使用后，人脸容易出现痤疮和粉刺，伤害皮肤。另一方面化妆刷的洁净程度决定着妆容 的色彩均匀度和妆粉的细腻度，所以日常使用后的即时清洁很重要。 传统的清洁多为使用者用自来水兵添加清洗剂对化妆刷冲刷手洗，再通风晾干， 步骤繁琐，既费时又费力，不仅需要手工清洗，而且由于化妆刷毛刷部分与水的接触、摩擦 不够充分，清洁的程度也不够理想，而且清洁后的化妆刷需要毛巾吸干水分后自然风干，如 果立即要用化妆刷，就需要等待很长时间。
技术实现要素：

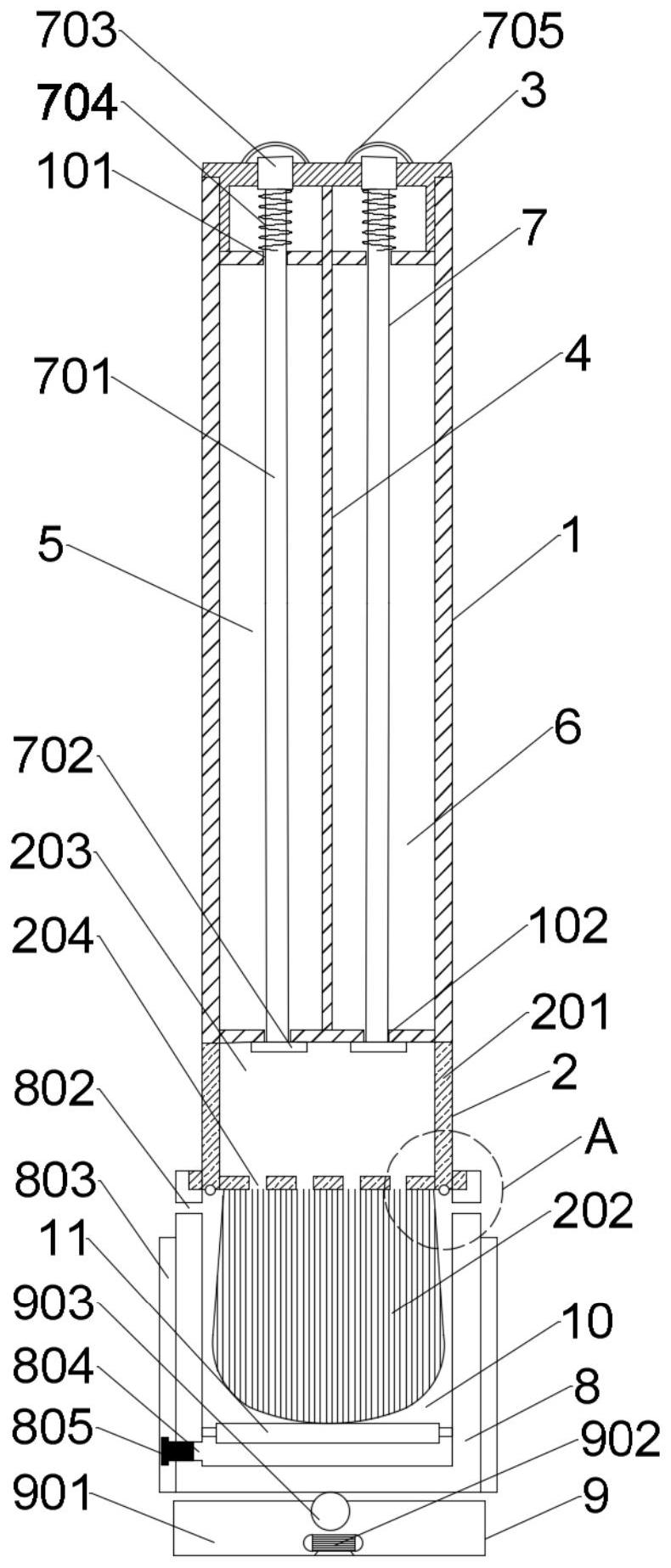

为此，本发明实施例提供一种全自动清洗烘干消毒一体化妆刷，以解决现有技术 中手工清洗化妆刷清洁效果不佳以及清洁后需要自动风干等待时间较长的问题。 为了实现上述目的，本发明的实施方式提供如下技术方案： 一种全自动清洗烘干消毒一体化妆刷，包括刷柄和刷头，所述刷柄为中空结构，所 述刷头连接在刷柄的一端，所述刷柄的另一端盖合有刷柄盖，所述刷柄的内部通过隔板被 隔设为洗涤剂储存腔和洗涤水储存腔，且所述洗涤剂储存腔和洗涤水储存腔内均设置有加 液装置，所述刷头的外部套设有保护盖，所述保护盖的下端连接有用于带动保护盖振动的 振动座，所述保护盖内设置有刷头清洗槽，所述刷头清洗槽的底部安装有刷头烘干件，在所 述刷头的外沿还安装有一圈对刷头进行消毒的紫外灯。 作为本发明的一种全自动清洗烘干消毒一体化妆刷优选方案，所述加液装置包括 支撑杆，所述支撑杆纵向设置且所述刷柄的上下两端分别开设有用于支撑杆穿过的导向孔 和漏液口，所述支撑杆的一端伸出漏液口并连接有用于堵塞漏液口的橡胶垫，所述支撑杆 的另一端伸出导向孔并连接有用于带动支撑杆上下移动的按钮，所述刷柄盖内设置有用于 套设在支撑杆上的伸缩弹簧。 作为本发明的一种全自动清洗烘干消毒一体化妆刷优选方案，所述刷柄盖上开设 有贯穿孔，所述按钮安装在贯穿孔内并沿贯穿孔上下移动，所述刷柄盖的外表面设置有避 免贯穿孔漏液的橡胶包覆膜。 作为本发明的一种全自动清洗烘干消毒一体化妆刷优选方案，所述刷柄盖通过螺 纹与刷柄可拆卸地连接并通过导向孔向洗涤剂储存腔和洗涤水储存腔添加液体，且所述伸 3 CN 111543775 A 说　明　书 2/5 页 缩弹簧的直径大于所述导向孔的孔径。 作为本发明的一种全自动清洗烘干消毒一体化妆刷优选方案，所述刷头包括与刷 柄连接的安装头以及阵列在安装头上的刷毛，所述安装头内设置有与刷柄内部相连通的混 合腔，所述混合腔与刷毛连接的一面均匀开设有若干个分液口。 作为本发明的一种全自动清洗烘干消毒一体化妆刷优选方案，所述保护盖的内壁 开设有若干个纵向的盖合槽，所述安装头的外壁设置有与盖合槽相匹配的插条。 作为本发明的一种全自动清洗烘干消毒一体化妆刷优选方案，所述刷头烘干件包 括内部设置有电热丝的导热轴，所述导热轴的外部活动套设有三棱柱状的转动块，所述转 动块上开设有若干个散热孔。 作为本发明的一种全自动清洗烘干消毒一体化妆刷优选方案，所述保护盖的外壁 靠上方开设有一圈排气口，所述保护盖的外壁最下端开设有排水口，所述排水口上盖合有 活动胶塞。 作为本发明的一种全自动清洗烘干消毒一体化妆刷优选方案，所述振动座包括基 座以及安装在基座内部的振动电机，且所述基座的上表面通过万向滚珠和保护盖的下表面 连接。 作为本发明的一种全自动清洗烘干消毒一体化妆刷优选方案，所述保护盖的外壁 设置有用于带动清洗后的刷头甩干的转动拨齿。 本发明的实施方式具有如下优点： 本发明通过加液装置可向刷头处自动滴加洗涤剂和洗涤水用于清洗，并在保护盖 内设置刷头清洗槽充当刷头清洗的容器，在刷头的清洗过程中，振动座提供一定频率的振 动带动刷头清洗槽振动清洗，提高清洗效果，且清洗结束的刷头可在紫外消毒灯和刷头烘 干件的作用下实现同步的烘干消毒，整个过程实现了全自动一体化的清洗、烘干、消毒，提 高了清洗效果并降低了风等待时间。 附图说明 为了更清楚地说明本发明的实施方式或现有技术中的技术方案，下面将对实施方 式或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅 仅是示例性的，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 提供的附图引伸获得其它的实施附图。 本说明书所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供 熟悉此技术的人士了解与阅读，并非用以限定本发明可实施的限定条件，故不具技术上的 实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本发明所能产生的功 效及所能达成的目的下，均应仍落在本发明所揭示的技术内容得能涵盖的范围内。 图1为本发明实施方式中的整体结构示意图； 图2为本发明实施方式中图1中A的放大结构示意图； 图3为本发明实施方式中刷头的立体结构示意图； 图4为本发明实施方式中保护盖的立体结构示意图。 图中： 1-刷柄；2-刷头；3-刷柄盖；4-隔板；5-洗涤剂储存腔；6-洗涤水储存腔；7-加液装 4 CN 111543775 A 说　明　书 3/5 页 置；8-保护盖；9-振动座；10-刷头清洗槽；11-刷头烘干件；12-紫外灯； 101-导向孔；102-漏液口； 201-安装头；202-刷毛；203-混合腔；204-分液口；205-插条； 701-支撑杆；702-橡胶垫；703-按钮；704-伸缩弹簧；705-橡胶包覆膜； 801-盖合槽；802-排气口；803-转动拨齿；804-排水口；805-活动胶塞； 901-基座；902-振动电机；903-万向滚珠； 1101-导热轴；1102-转动块；1103-散热孔。
