一种活性碳纤维送毡机


技术摘要:
本发明公开了一种活性碳纤维送毡机,属于活性碳纤维送毡技术领域,包括第一箱体,所述第一箱体的下端固定安装有第二箱体,所述第一箱体的一侧固定安装有输送盒,所述输送盒的一侧设置有第二电动机,所述输送盒的另一侧设置有第三电动机,所述第二箱体的内部设置有第一  全部
背景技术:
活性碳纤维是20世纪70年代发展起来的一种新型、高效、多功能吸附材料,是继粉 状活性碳和粒状活性碳之后的第三代产品。活性碳纤维具有大比表面积和丰富的微孔,微 孔体积占总孔体积90%以上。活性碳纤维具有比粒状活性碳更大的吸附容量和更快的吸附 动力学性能,在液相、气相中对有机物和阴、阳离子吸附效率高,吸、脱附速度快,可再生循 环使用,同时耐酸、碱,耐高温,适应性强,导电性和化学稳定性好,是一种比较理想的环保 材料。 目前活性碳纤维生产中的送毡装置效率较低,不能有效地降低后续操作的难度, 活性碳纤维毡布在输送时容易损伤。
技术实现要素:

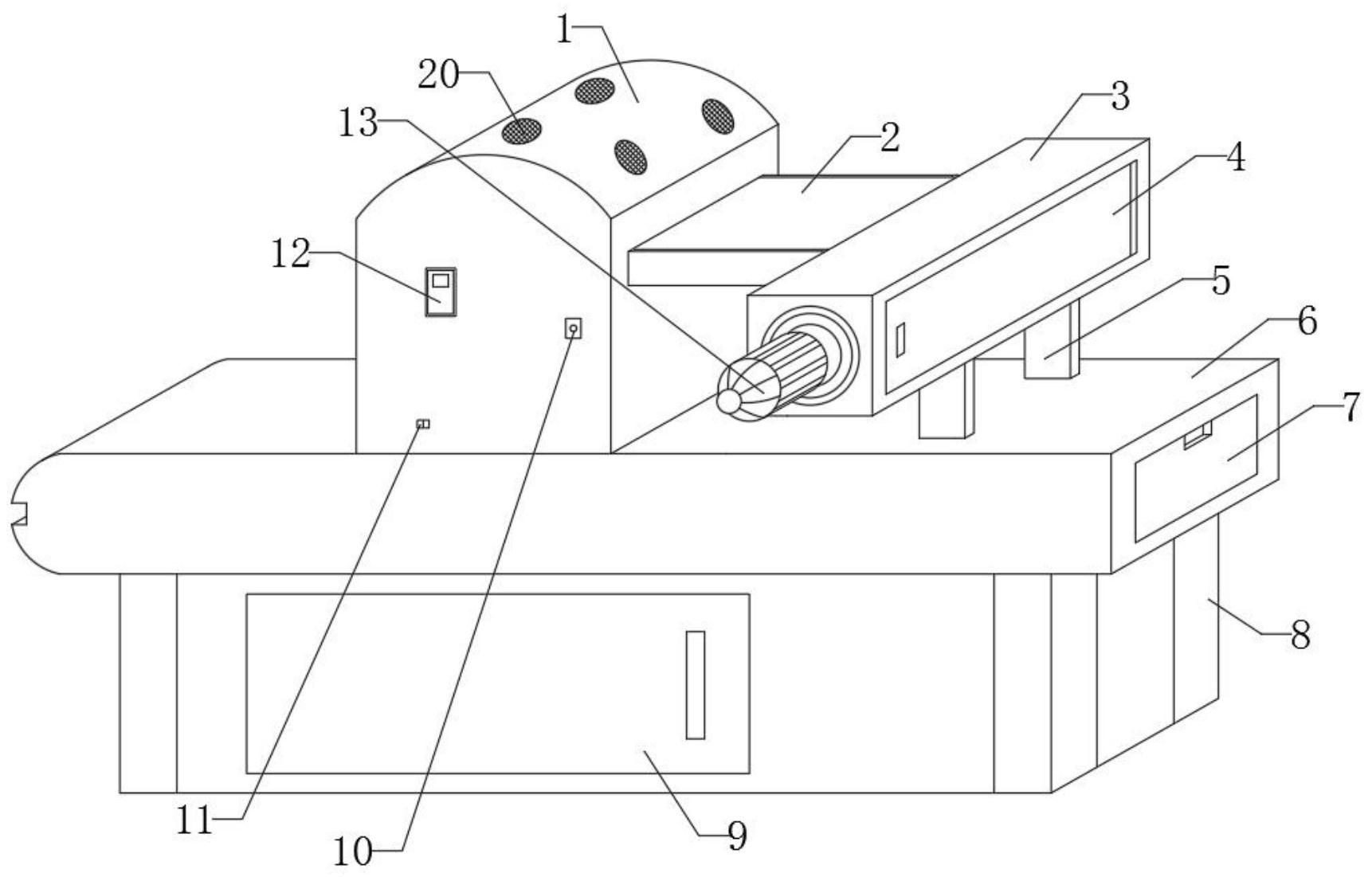

本发明的主要目的是为了解决送毡效率较低,不能有效地降低后续操作的难度, 活性碳纤维毡布在输送时容易损伤的问题,而提供一种活性碳纤维送毡机,从而达到送毡 效率高,能有效地降低后续操作的难度,活性碳纤维毡布在输送时不容易损伤的目的。 本发明的目的可以通过采用如下技术方案达到: 一种活性碳纤维送毡机,包括第一箱体,所述第一箱体的下端固定安装有第二箱 体,所述第一箱体的一侧固定安装有输送盒,所述输送盒的一侧设置有第二电动机,所述输 送盒的另一侧设置有第三电动机,所述第二箱体的内部设置有第一输送装置,所述第一输 送装置的上方设置有第二输送装置,所述第二箱体的下端设置有蓄水箱,所述蓄水箱的一 侧活动安装有烘干机,所述输送盒的一端固定安装有收卷箱,所述收卷箱的一侧活动安装 有收卷箱门,所述收卷箱的一端设置有第一电动机,所述第一电动机的输出轴固定安装有 第二电磁铁,所述第二电磁铁的另一端设置有收卷筒,所述收卷筒的另一端设置有第一电 磁铁,所述第一电磁铁的另一端设置有电动伸缩杆。 优选的,所述第一箱体的上端设置有通气窗,所述第一箱体的一侧固定安装有操 作面板,所述操作面板的下方设置有电源插口,所述电源插口的一侧设置有急停按钮,所述 收卷箱的下端固定安装有支撑腿,所述第二箱体的一侧活动安装有检修门。 优选的,所述第二箱体的下端固定安装有底座,所述底座的一侧活动安装有安全 门。 优选的,所述收卷筒设置为螺旋状收卷筒,所述收卷筒的内部开设有通孔,所述收 卷筒的两端均固定安装有磁石。 优选的,所述第一输送装置包括第一支撑轴,所述第一支撑轴的一侧设置有第二 支撑轴,所述第二支撑轴的另一侧设置有第三支撑轴,所述第三支撑轴的另一侧设置有第 3 CN 111573346 A 说 明 书 2/5 页 四支撑轴,所述第一支撑轴外侧活动安装有第一输送带。 优选的,所述第二输送装置包括第一拉伸轴,所述第一拉伸轴的一侧设置有第二 拉伸轴,所述第二拉伸轴的另一侧设置有第三拉伸轴,所述第三拉伸轴的另一侧设置有第 四拉伸轴,所述第一拉伸轴外侧活动安装有第二输送带。 优选的,所述第二支撑轴、所述第三支撑轴、所述第二拉伸轴和所述第三拉伸轴的 外侧均固定安装有导向装置,所述第一输送带和所述第二输送带的内部均开设有溢流孔。 优选的,所述导向装置包括旋转套,所述旋转套的外侧固定安装有导向架。 优选的,所述第二电动机的输出轴固定安装有所述第四拉伸轴,所述第三电动机 的输出轴固定安装有所述第四支撑轴。 优选的,所述第一电动机和所述第二电磁铁之间设置有轴套。 本发明的有益技术效果:按照本发明的活性碳纤维送毡机,通过设置第一输送装 置和第二输送装置,毡布在第一输送装置和第二输送装置之间,通过第二电动机和第三电 动机带动第一输送带和第二输送带运动,通过摩擦挤压输送毡布,能够有效地减少毡布的 损伤,通过倾斜区后挤压脱水,然后通过上升区,使多余的水分在挤压和重力的作用下流到 蓄水箱中,具有较高的输送效率,还具有较高的脱水效果,通过设置收卷筒,收卷筒具有较 高的弹性,工作状态时,两端通过磁力与第二电磁铁和第一电磁铁固定,呈拉伸状态,将毡 布从接近第一电动机的一端开始缠绕在收卷筒上,通过电动伸缩杆推动收卷筒放松,进而 使毡布能够一圈圈的缠绕在收卷筒上,缠绕完毕后收卷筒整体呈蚊香状,收卷筒上开设有 通孔,在后续的制作过程中收卷筒随着毡布继续后续操作。 附图说明 图1为按照本发明的活性碳纤维送毡机的一优选实施例的整体结构示意图; 图2为按照本发明的活性碳纤维送毡机的一优选实施例的收卷箱的内部结构示意 图; 图3为按照本发明的活性碳纤维送毡机的一优选实施例的收卷筒侧面结构示意 图; 图4为按照本发明的活性碳纤维送毡机的一优选实施例的第一箱体和第二箱体内 部结构示意图; 图5为按照本发明的活性碳纤维送毡机的一优选实施例的第一输送带结构示意 图; 图6为按照本发明的活性碳纤维送毡机的一优选实施例的输送盒整体结构示意 图; 图7为按照本发明的活性碳纤维送毡机的一优选实施例的导向装置整体结构示意 图。 图中:1-第一箱体,2-输送盒,3-收卷箱,4-收卷箱门,5-支撑腿,6-第二箱体,7-检 修门,8-底座,9-安全门,10-急停按钮,11-电源插口,12-操作面板,13-第一电动机,14-磁 石,15-收卷筒,151-通孔,16-第一电磁铁,17-电动伸缩杆,18-第二电磁铁,19-轴套,20-通 气窗,21-烘干机,22-蓄水箱,23-第一输送装置,231-第一支撑轴,232-第一输送带,233-第 二支撑轴,234-第三支撑轴,235-第四支撑轴,24-第二输送装置,241-第一拉伸轴,242-第 4 CN 111573346 A 说 明 书 3/5 页 二输送带,243-第二拉伸轴,244-第三拉伸轴,245-第四拉伸轴,25-导向装置,251-旋转套, 252-导向架,26-第二电动机,27-第三电动机。
