技术摘要：
本发明属于区块链领域，具体涉及一种基于区块链技术的支付信息管理方法及系统，其包括节点注册模块、支付请求模块、私有链构建模块、公有链构建模块、信息同步模块，通过去中心化的交易记录和公有链、私有链并存的多级管理，有效提高了支付的安全性和效率。
背景技术：
近年来随着移动支付的发展，手机作为支付工具的载体作用日渐明显，然而由于 现有支付方式主要采用服务器与基站通信后到达手机支付软件的方式进行数据交互，由于 应用软件的泛滥，其对于身份证、银行卡、验证码的管理手段标准不一致，导致了现有技术 中存在利用伪基站进行数据截取，从而拼凑出用户身份信息、银行卡信息和验证码信息的 漏洞，一旦获取该类数据，即可进行银行卡盗刷，且可以采用伪基站进行数据交互为取证和 追查增加了难度，因此该种通信方式的安全性亟待加强。 因此迫切需要一种去中心化的基于区块链技术的支付信息管理方法及系统。
技术实现要素：

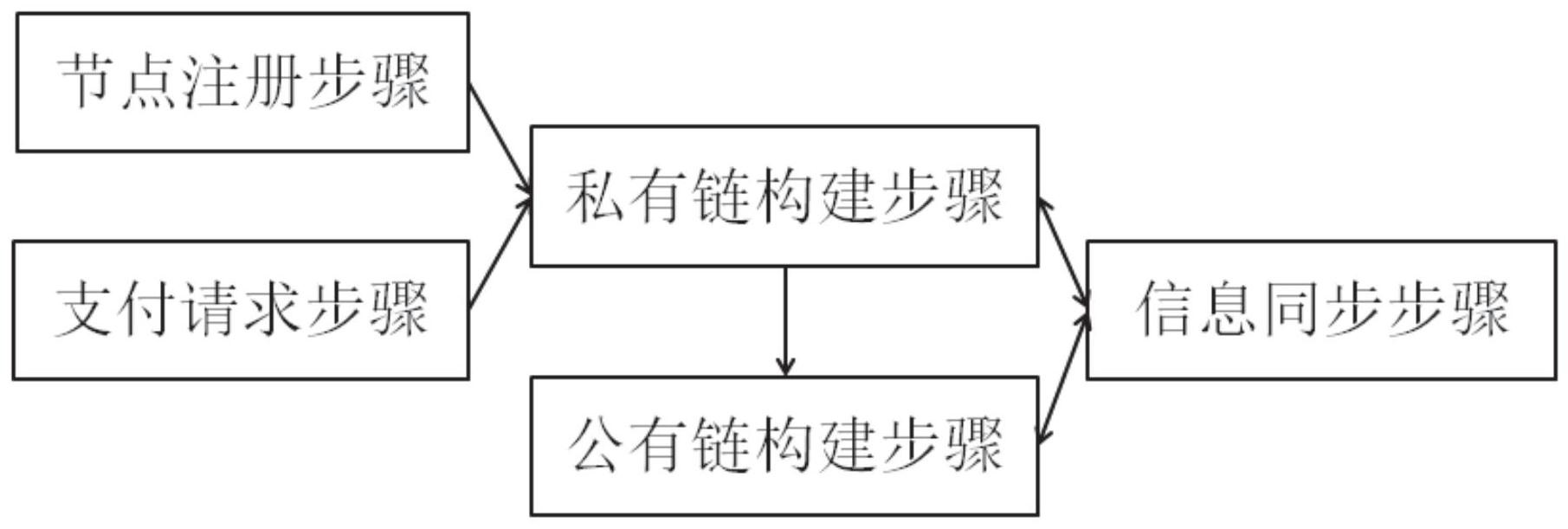

基于此，本发明的目的是提供一种基于区块链技术的支付信息管理方法及系统。 具体来说，本发明提供了如下的技术方案： 一种基于区块链技术的支付信息管理方法，其特征在于，包括： 节点注册步骤、支付请求步骤、私有链构建步骤、公有链构建步骤、信息同步步骤； 其中节点注册步骤包括交易节点注册和监察节点生成； 支付请求步骤包括通过节点发布支付请求； 私有链构建步骤包括根据交易双方或多方结合监察节点构建交易私有链； 公有链构架步骤包括将至少一个私有链中的交易信息中的部分或全部经加密生 成私有链交易节点，将多个私有链交易节点构建为公有链； 信息同步步骤用于进行私有链以及公有链中各节点的信息同步； 将私有链按照私有链中多个节点信息进行加密组合生成当前私有链的节点信息 进行注册，多个私有链节点组成公有链，用于进行交易信息管理。 所述节点注册步骤中交易节点注册包括支付交易收款方节点注册、支付付款方节 点注册，其中支付交易收款方节点和支付付款方节点以设备终端编号或账户ID作为节点信 息进行注册，监察节点以所涉及的交易中的所有设备终端编号或账户ID进行组合生成节点 信息进行注册，每种节点可以为一个或多个 所述支付请求步骤用于通过直接参与的节点发布收款或付款请求，并根据所述直 接参与的交易节点生成监察节点，当直接参与的交易节点和监察节点完成交易请求同步 后，则完成支付请求；所述监察节点为在其他基站中随机选择的节点。。 所述私有链构建步骤用于根据直接的参与交易节点和监察节点生成私有链。 所述私有链构建步骤中，私有链中的各节点的信息采用半加密同步方式，即对于 交易金额，资金流向进行公开，对于账户信息以及验证密码采用密钥进行加密。 4 CN 111582866 A 说 明 书 2/6 页 所述公有链构建步骤用于将至少一个私有链进行公有链节点化操作。 一种基于区块链技术的支付信息管理系统，其特征在于，包括： 节点注册模块、支付请求模块、私有链构建模块、公有链构建模块、信息同步模块； 其中节点注册模块包括交易节点注册和监察节点生成； 支付请求模块包括通过节点发布支付请求； 私有链构建模块包括根据交易双方或多方结合监察节点构建交易私有链； 公有链构架模块包括将至少一个私有链中的交易信息中的部分或全部经加密生 成私有链交易节点，将多个私有链交易节点构建为公有链； 信息同步模块用于进行私有链以及公有链中各节点的信息同步。 所述节点注册模块中交易节点注册包括支付交易收款方节点注册、支付付款方节 点注册，其中支付交易收款方节点和支付付款方节点以设备终端编号或账户ID作为节点信 息进行注册，监察节点以所涉及的交易中的所有设备终端编号或账户ID进行组合生成节点 信息进行注册，每种节点可以为一个或多个。 所述支付请求模块用于通过直接参与节点发布收款或付款请求，并根据以上直接 参与交易节点生成监察节点，当直接参与交易节点和监察节点完成交易请求同步后，则完 成支付请求；所述监察节点为在其他基站中随机选择的节点。 所述私有链构建模块用于根据直接参与交易节点和监察节点生成私有链。 所述私有链构建模块中，私有链中的各节点的信息采用半加密同步方式，即对于 交易金额，资金流向进行公开，对于账户信息以及验证密码采用密钥进行加密。 所述公有链构建模块用于将至少一个私有链进行公有链节点化操作，将私有链按 照私有链中多个节点信息进行加密组合生成当前私有链的节点信息进行注册，多个私有链 节点组成公有链，用于进行交易信息管理。 本技术方案有益效果： 1.通过对交易过程采用去中心化的区块链进行管理，将交易进行交易双方或多方 同步以及结合监察节点进行同步，通过多重记录同步备份的形式，有效防止了盗刷情况的 发生。 2.通过私有链的身份验证以及公有链的交易管理，为交易记录的查询和信息的多 权限管理提供了有效的管理手段，提高了交易的安全性。 附图说明 图1是本发明的流程图1； 图2是本发明的流程图2； 图3是本发明的示意图1； 图4是本发明的示意图2.
