技术摘要：
本申请公开了一种用脚控制升降的工业级干湿两用吸尘器，包括吸尘器支架、设在吸尘器支架上的储污桶、设在储污桶上方的顶部电机组件和用于举升顶部电机组件的举升机构，举升机构包括用于支撑顶部电机组件的支撑连杆、用于带动支撑连杆举升顶部电机组件的踏板组件和用于  全部
背景技术：
工业吸尘器作为一种工业中常用的环保清洁设备，用于工业生产过程中收集废弃 物、过滤和净化空气，进行环境中粉尘及颗粒的清扫。工业吸尘器应用于各个领域，可以预 防一些职业病的危害以及提高生产效率。与家用吸尘器相比，工业吸尘器可连续使用24小 时，同时，洗力强劲，储尘容积非常大，可以干湿两用，特别是工业吸尘器对吸取物几乎无要 求，各类材质、各种形状的废弃介质物，包括液体都可以吸取，适合在复杂甚至相对恶劣的 工业环境作业。 由于工业级吸尘器要求吸力强大，所以位于吸尘器顶部的电机往往功率很大并且 非常笨重，同时由于工业吸尘器的储污容积大，储尘桶往往也非常笨重，工人在清理吸尘器 储污桶内的垃圾污物时，需要将吸尘器顶部组件抬起并取下，同时由于顶部组件有体积较 长的过滤结构，需要将顶部组件抬高到一定高度，才能将顶部组件取下从而清理底部的储 污桶，这样的操作很难一个人独立完成，同时非常费力，大部分情况下，工作人员会直接将 顶部组件取下放置在地上，这样非常容易造成二次污染，已经吸进储污桶里面的垃圾污物 被再次带到地面，同时由于顶部部件重心不平均的原因会造成顶部部件容易倾倒，从而会 损坏滤袋或滤芯造成影响机器正常工作。 因此，如何解决现有的吸尘器的顶部电机组件非常笨重一个人很难将顶部电机组 件抬起到一定高度而不便于对储污桶进行清洁的问题，是本领域技术人员所要解决的关键 技术问题。
技术实现要素：

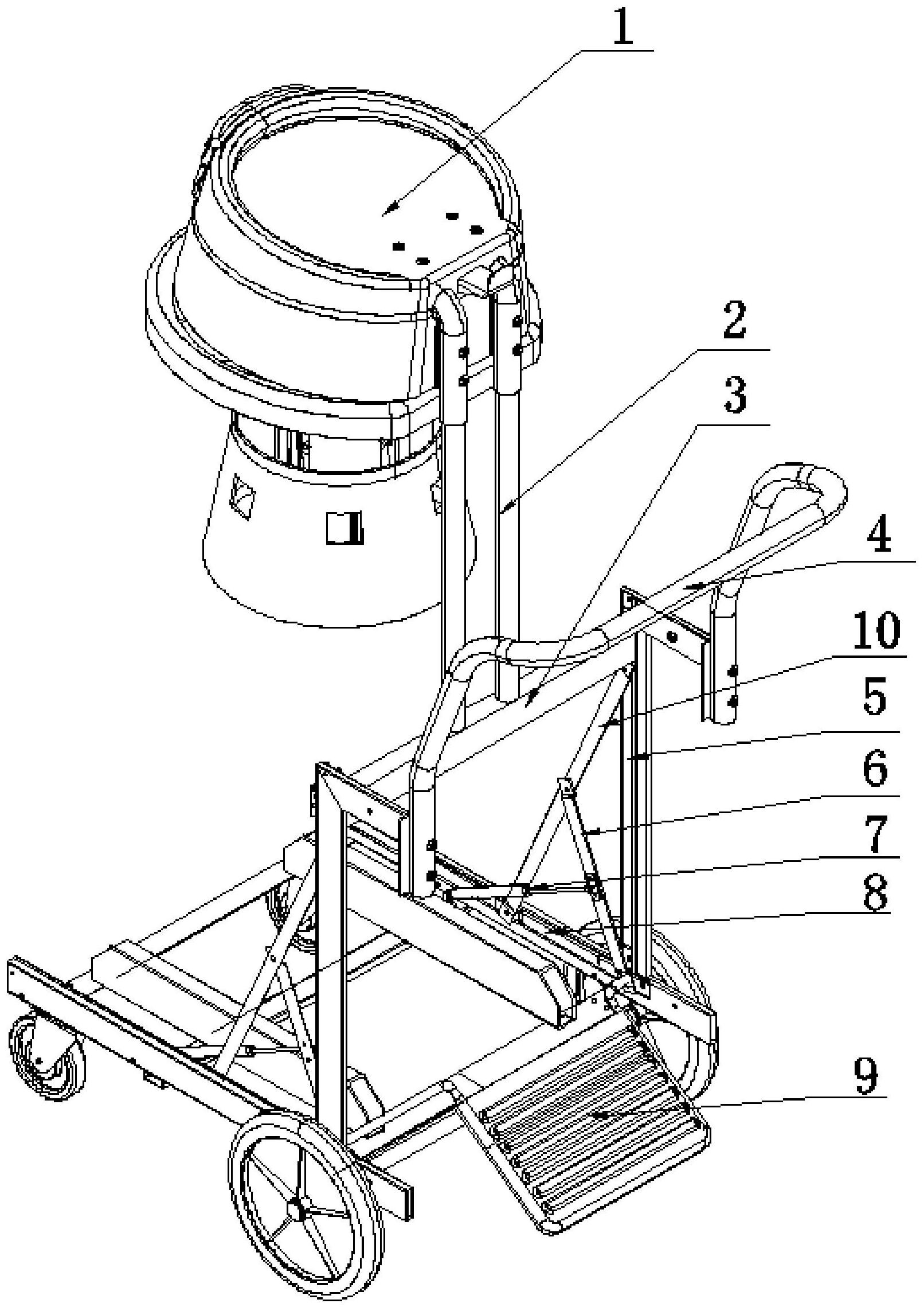

为至少在一定程度上克服相关技术中存在的问题，本申请的目的在于提供一种用 脚控制升降的工业级干湿两用吸尘器，其能够解决现有的吸尘器的顶部电机组件非常笨重 一个人很难将顶部电机组件抬起到一定高度而不便于对储污桶进行清洁的问题。 本申请提供了一种用脚控制升降的工业级干湿两用吸尘器，包括有吸尘器支架、 设置在所述吸尘器支架上的储污桶和设置在所述储污桶上方的顶部电机组件，还包括有用 于举升所述顶部电机组件的举升机构，所述举升机构包括有用于支撑所述顶部电机组件的 支撑连杆、用于带动所述支撑连杆举升所述顶部电机组件的踏板组件和用于固定所述踏板 组件的伸缩支撑装置，所述支撑连杆的第一端与所述顶部电机组件相连接、第二端可滑动 地连接在所述吸尘器支架上，所述踏板组件可转动地连接在所述吸尘器支架上且所述踏板 组件的一端与所述支撑连杆可转动地连接、另一端悬空设置、以供脚踩踏，所述伸缩支撑装 置可转动地设置在所述吸尘器支架上，且所述伸缩支撑装置的伸缩端可转动地连接在所述 踏板组件上。 3 CN 111543891 A 说　明　书 2/6 页 优选地，所述踏板组件包括有供脚踩踏的脚踏杆和动作支杆，所述动作支杆的一 端与所述支撑连杆可转动地连接、另一端与所述脚踏杆呈角度的固定连接，且所述动作支 杆和/或所述脚踏杆与所述吸尘器支架可转动地连接。 优选地，所述支撑连杆包括有顶端与所述顶部电机组件相连接的竖直支杆和与所 述竖直支杆的底端可转动连接的滑动支杆，所述滑动支杆远离所述竖直支杆的一端可滑动 地连接在所述吸尘器支架上，所述动作支杆连接在所述滑动支杆的中部。 优选地，所述举升机构还包括有垂直于所述吸尘器支架的第一限位槽，所述竖直 支杆能够沿所述第一限位槽上下滑动。 优选地，所述吸尘器支架上设置有第二限位槽，所述滑动支杆远离所述竖直支杆 的一端位于所述第二限位槽内并能够沿所述第二限位槽滑动。 优选地，所述伸缩支撑装置连接在所述第二限位槽外壁的中部，且所述伸缩支撑 装置的伸缩端可转动地连接在所述动作支杆的中部位置。 优选地，所述举升机构设置有两个、分别设置在所述储污桶的两侧。 优选地，两个所述举升机构的竖直支杆通过水平滑杆与两个所述举升机构的第一 限位槽可滑动地连接，两个所述竖直支杆的顶端均与所述顶部电机组件固定连接、底端均 与所述水平滑杆固定连接，所述水平滑杆的两端分别位于两个所述第一限位槽内，并分别 与两个所述举升机构的滑动支杆可转动地连接。 优选地，所述动作支杆的长度等于所述滑动支杆长度的一半。 优选地，所述伸缩支撑装置为气弹簧。 本申请提供的技术方案可以包括以下有益效果： 本申请提供了一种用脚控制升降的工业级干湿两用吸尘器，在对储污桶进行清洁 时，操作工人踩踏踏板组件，踏板组件只需要做相对较小的旋转位移，就可以将吸尘器顶部 电机组件整体向上大幅度的抬升。同时也起到了暂时悬挂存放顶部电机组件的作用，带有 垃圾污物的顶部电机组件不会直接接触地面，避免二次污染的同时也保护了顶部电机组件 不会因为与地面摩擦甚至倾倒而产生损坏的可能，从而工人可以轻松将吸尘器下半部分的 储污桶直接抽离进行清洗，当顶部电机组件上升到顶部位置以后，伸缩支撑装置会自动将 顶部电机组件固定在指定高度，工人只需轻轻下压顶部电机组件即可使其自动缓慢下降到 闭合状态，这样设计更加符合工人的使用习惯，大大提高了工人的工作效率，也让工作变得 更加简单，容易操作，更加省力，避免了工作事故的发生和二次污染，这个结构的原理清晰， 便于维修以及更换零配件。解决了现有的吸尘器的顶部电机组件非常笨重一个人很难将顶 部电机组件抬起到一定高度而不便于对储污桶进行清洁的问题。 应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不 能限制本申请。 附图说明 此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本申请的实施 例，并与说明书一起用于解释本申请的原理。 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 4 CN 111543891 A 说　明　书 3/6 页 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1是根据一些示例性实施例示出的该用脚控制升降的工业级干湿两用吸尘器的 结构框架的立体图(顶部电机组件未被举升时)； 图2是根据一些示例性实施例示出的该用脚控制升降的工业级干湿两用吸尘器的 结构框架的立体图(顶部电机组件被举升一半时)； 图3是根据一些示例性实施例示出的该用脚控制升降的工业级干湿两用吸尘器的 顶部电机组件结构框架的立体图(顶部电机组件与储污桶完全分离时)； 图4是根据一些示例性实施例示出的该用脚控制升降的工业级干湿两用吸尘器的 结构框架的侧视图(顶部电机组件未被举升时)； 图5是根据一些示例性实施例示出的该用脚控制升降的工业级干湿两用吸尘器的 结构框架的侧视图(顶部电机组件被举升一半时)； 图6是根据一些示例性实施例示出的该用脚控制升降的工业级干湿两用吸尘器的 结构框架的侧视图(顶部电机组件与储污桶完全分离时)； 图7是根据一些示例性实施例示出的该用脚控制升降的工业级干湿两用吸尘器的 立体图(顶部电机组件未被举升时)； 图8是根据一些示例性实施例示出的该用脚控制升降的工业级干湿两用吸尘器的 立体图(顶部电机组件被举升一半时)； 图9是根据一些示例性实施例示出的该用脚控制升降的工业级干湿两用吸尘器的 立体图(顶部电机组件与储污桶完全分离时)； 图10是根据一些示例性实施例示出的该用脚控制升降的工业级干湿两用吸尘器 的侧视图(顶部电机组件未被举升时)； 图11是根据一些示例性实施例示出的该用脚控制升降的工业级干湿两用吸尘器 的侧视图(顶部电机组件被举升一半时)； 图12是根据一些示例性实施例示出的该用脚控制升降的工业级干湿两用吸尘器 的侧视图(顶部电机组件与储污桶完全分离时)。 图中： 1、顶部电机组件；2、竖直支杆；3、水平滑杆；4、扶手；5、第一限位槽；6、动作支杆； 7、伸缩支撑装置；8、第二限位槽；9、脚踏板；10、滑动支杆；11、遮挡板。
