技术摘要：
本发明提供了一种磁吸可收缩式全绝缘防鸟刺，该防鸟刺包括：安装用的底座，从底座上向各个方向伸出的刺丝，设置在底座底部中心位置的的磁铁；所述刺丝包括设置在上层的固定刺丝和设置在中层和下层的可转动刺丝，该防鸟刺可以快速打开或收拢，便于携带和安装。
背景技术：
在电力系统中，输配电线路作为保证可靠供电的中间环节，其供电的可靠性对整 个电力系统的供电可靠性有着重要的影响，在输配电线路中影响送电安全最大的危害便是 鸟类，因为鸟类有在高空树木上搭建鸟巢栖息的特性，而随着现代化进程的发展，高大的树 木越来越少，特别是在西北部地区由于气候原因，高大的树木更加稀少，所以鸟类通常会寻 找一些输电塔或电线杆在其顶部进行搭巢栖息，在鸟类筑巢的时候会使用一些树枝甚至铁 丝。有铁丝等能够导电的异物掉落至两根带电体之间时，会造成搭接短路，成群鸟类在起落 时会发生放电短路，鸟类在筑巢后鸟粪堆积也会发生绝缘子串短路。 目前所使用的防鸟刺几乎全部为金属材料制作而成，适用范围有限，只能安装在 输电铁塔上，无法在相间距较小的配电线路上安装，且安装繁琐，一旦有防鸟刺掉落到导线 上，还可能会造成线路短路。
技术实现要素：

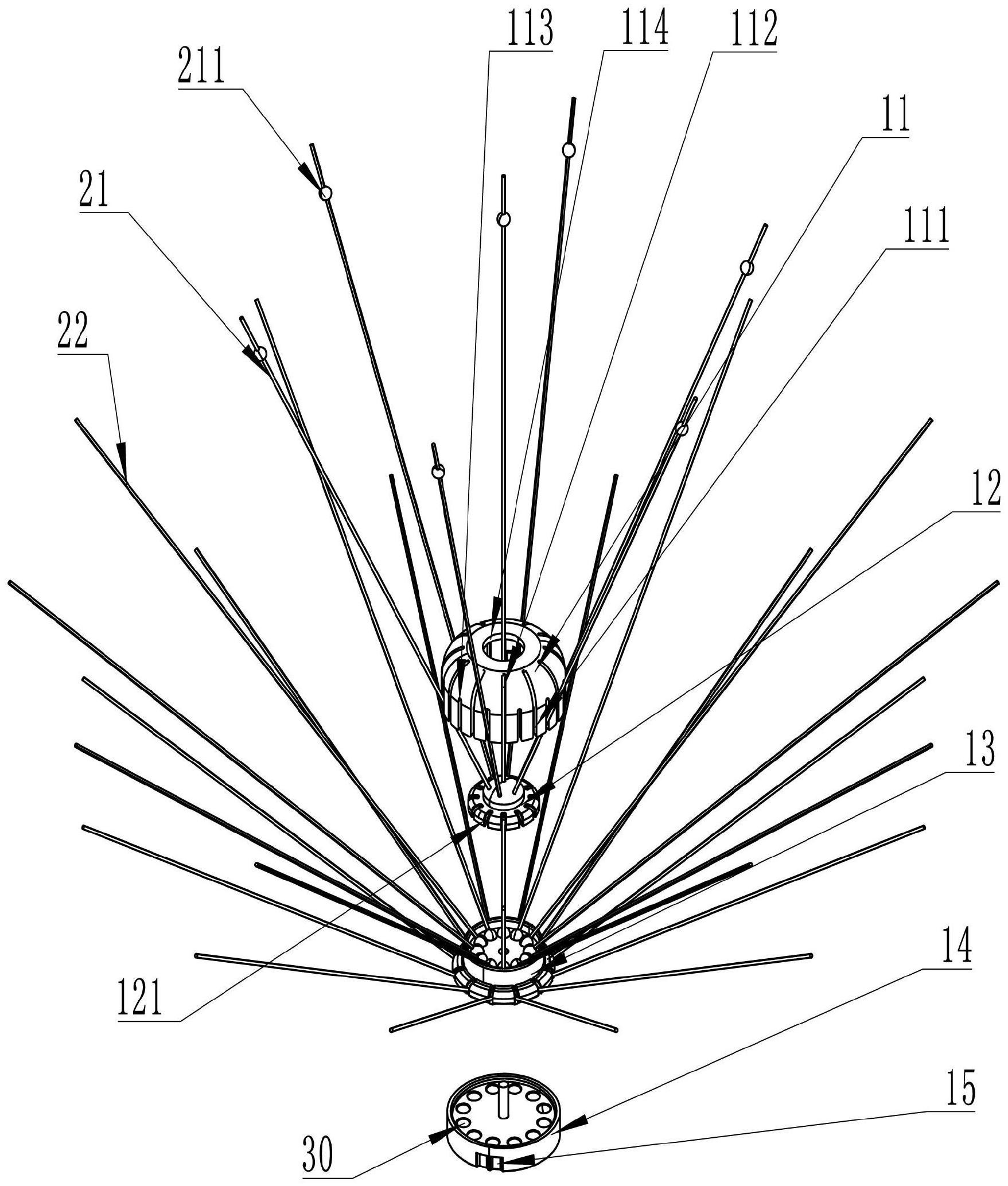

本发明为解决现有技术中存在的问题，提出了磁吸可收缩式全绝缘防鸟刺。 磁吸可收缩式全绝缘防鸟刺包括：安装用的底座，从底座上向各个方向伸出的刺 丝，设置在底座底部中心位置的磁铁； 所述刺丝包括设置在上层的固定刺丝和设置在中层和下层的可转动刺丝，底座最 外层为半圆弧状的顶盖，顶盖中心处设有顶盖中心孔，固定刺丝从顶盖中心孔中穿过，顶盖 上还均分布着限制可转动刺丝打开位置的条形槽。 进一步地，所述顶盖下方依次设置着第一固定座、第二固定座、第三固定座，三者 互相接触的安装面周围均布着若干半球体凹槽，两个对应位置的半球体凹槽形成球形空 间，所述可转动刺丝带有球头的一端安装在球形空间内形成球面副，固定刺丝固定在第一 固定座的顶部。 进一步地，从所述第一固定座和第二固定座底部的每个半球体凹槽的位置处向外 开设一个仅允许可转动刺丝通过的开口槽，可转动刺丝只能沿着开口槽的方向转动刺丝。 进一步地，所述中层可转动刺丝设置在第一固定座与第二固定座之间，下层可转 动刺丝设置在第二固定座与第三固定座之间。 进一步地，所述顶盖通过卡槽与第三固定座卡扣连接，顶盖上的条形槽分为长条 槽和短条槽，其中，长条槽的位置与中层可转动刺丝的位置一一对应，短条槽的位置与下层 可转动刺丝的位置一一对应。 进一步地，所述磁铁、第二固定座、第三固定座的中心位置均设有可以让沉头螺栓 穿过的中心孔，所述第一固定座上还设有螺纹孔，使用螺栓可以将上述各部件连接成一体。 进一步地，所述每根固定刺丝靠近刺尖的部位设有防脱珠，以防止本装置在收紧 3 CN 111543421 A 说　明　书 2/3 页 时，顶盖脱落。 进一步地，所述刺丝使用轻质、绝缘、不易折断的玻璃纤维进行制作，第一固定座、 第二固定座、第三固定座均采用绝缘材料进行制作，使得防鸟刺安装后，暴露在外面的部分 为绝缘材料构成。玻璃纤维不易折断且富有弹性，使得鸟无法稳定的落在刺丝覆盖的区域。 本发明的技术效果在于：可转动的刺丝的球头端与底座组件形成球面副，让刺丝 以球头为基点灵活移动，第一固定座与第二固定座上的开口槽使可转动刺丝只能沿着打开 或收缩的方向移动，顶盖上的条形槽分为长条槽和短条槽，用于限制不同层级刺丝的打开 角度，让顶盖的各个方向上都伸出防鸟刺丝，避免鸟类靠近或者在附近筑巢。 该防鸟刺便于携带，打开顶盖，即可让刺丝伸出方向全部转动朝上，收缩快捷，安 装时，刺丝在重力作用下，自然散至打开的最大角度，将顶盖上的条形槽对准刺丝按下，保 证刺丝被限制在打开的位置，刺丝和安装底座均使用绝缘材料进行制作，安装后，暴露在可 接触的部分均无法导电，具有更高的安全性。 附图说明 图1是本发明中防鸟刺的爆炸图； 图2是本发明中防鸟刺的俯视图； 图3是本发明中防鸟刺的旋转剖视图。 图中，1.底座，2.刺丝，3.磁铁，11.顶盖，12.第一固定座，13.第二固定座，14.第三 固定座，15.卡槽，21.固定刺丝，22.可转动刺丝，30.半球体凹槽，111.条形槽，112.长条槽， 113.短条槽，114.顶盖中心孔，121.开口槽，211.防脱珠，221.球头。
