技术摘要：
本发明提供的一种连接机构、扶正装置及安装方法，涉及旋挖钻机设备技术领域，以在一定程度上优化连接座的结构，降低两个扶正杆连接时的操作难度。本发明提供的连接机构,包括第一插件、第二插件以及连接件；连接件分别与第一插件和第二插件相连接，第一插件与第二插件均  全部
背景技术：
CFA工法是旋挖钻机的一种施工方法，采用长螺旋和加长杆的组合旋转钻进，一边 提拔泥土一边灌浆，取土的同时就完成灌浆，施工效率高。但如果需要更深的桩深，则在有 限的桅杆高度下只能增加加长杆的高度，而加长杆越高，其最顶部的状态就越不稳定，而设 计在动力头上的扶正杆能够提高加长杆的稳定性。 为保证加长杆的稳定性，扶正杆与加长杆的长度需要相匹配，且采用门架式扶正 杆的稳定性更高，因此，扶正杆的长度通常达到十米以上。但由于十几米高的扶正杆的上下 安装销孔的角度稍有偏差便会被放大，因此，现有对于连接扶正杆的连接座的加工精度要 求很高，同时两根扶正杆的角度和相对位置也要求非常高。两根扶正杆进行连接操作时，一 旦出现偏差便会导致连接座无法将两根扶正杆连接。 因此，急需提供一种连接机构、扶正装置以及安装方法以在一定程度上解决现有 技术中存在的问题。
技术实现要素：

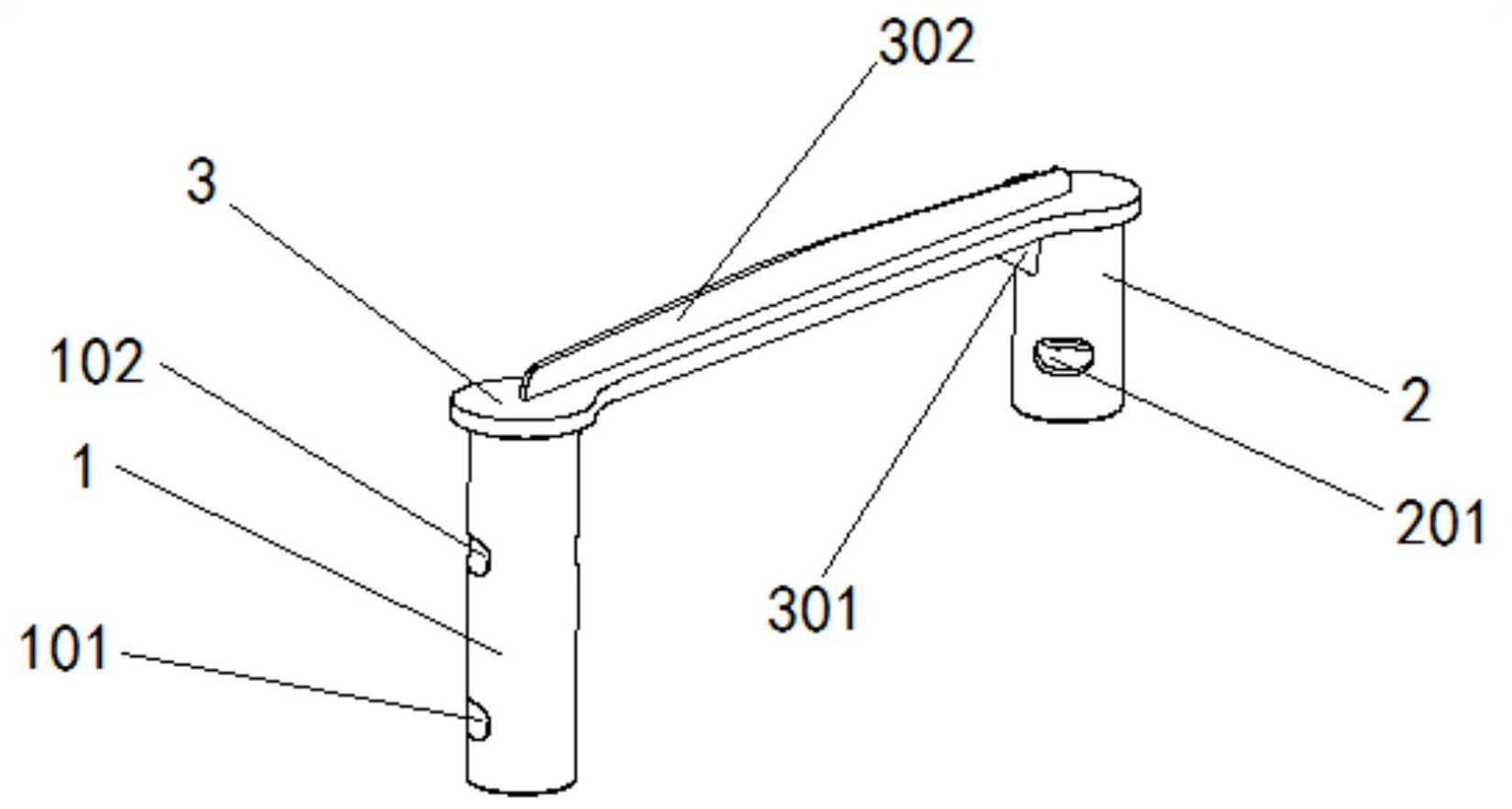

本发明的目的在于提供一种连接机构、扶正装置及安装方法，以在一定程度上优 化连接座的结构，降低两个扶正杆连接时的操作难度。 本发明提供的一种连接机构，包括第一插件、第二插件以及连接件；所述连接件分 别与所述第一插件和所述第二插件相连接，所述第一插件与所述第二插件均沿第一方向设 置；所述第一插件的长度大于所述第二插件的长度；沿所述第一插件的长度方向上间隔开 设有第一腰孔和第二腰孔，且所述第一腰孔和所述第二腰孔均沿所述第一插件的周向延 伸；所述第二插件上设有与所述第二腰孔相对应的第三腰孔。 其中，所述第一腰孔和所述第二腰孔均沿径向贯穿所述第一插件，所述第三腰孔 沿径向贯穿所述第二插件。 具体地，所述连接件的两端设有加强部，所述加强部分别连接所述连接件和所述 第一插件以及所述连接件和所述第二插件。 进一步地，所述连接件背离所述第一插件和所述第二插件的一侧上，沿所述连接 件的延伸方向设有加强筋，所述加强筋用于加强所述连接件对所述第一插件和所述第二插 件的连接强度。 更进一步地，所述第一插件与所述第二插件均为中空设置，且呈圆柱状。 相对于现有技术，本发明提供的连接机构具有以下优势： 本发明提供的连接机构，包括第一插件、第二插件以及连接件；连接件分别与第一 插件和第二插件相连接，第一插件与第二插件均沿第一方向设置；第一插件的长度大于第 4 CN 111577161 A 说　明　书 2/6 页 二插件的长度；沿第一插件的长度方向上间隔开设有第一腰孔和第二腰孔，且第一腰孔和 第二腰孔均沿第一插件的周向延伸；第二插件上设有与第二腰孔相对应的第三腰孔。 由此分析可知，当整体的连接机构安装时，由于第一腰孔、第二腰孔以及第三腰孔 均沿第一插件和第二插件的周向设置，因此能够使定位件更加容易的插入第一插件和第二 插件中，从而在一定程度上提高连接机构的容错率，降低两个扶正杆在连接时的操作难度。 此外，本发明还提供一种扶正装置，用于旋挖钻机，包括上述的连接机构以及第一 扶正杆、第二扶正杆和回转滑套；所述第一扶正杆和所述第二扶正杆的连接端均为中空设 置，以使所述第一插件能够插入所述第一扶正杆，所述第二插件能够插入所述第二扶正杆； 所述回转滑套的一端滑动设置于所述第二扶正杆上，另一端与所述旋挖钻机的钻杆相连 接。 具有本申请提供的连接机构的扶正装置能够快速地将第一扶正杆和第二扶正杆 关联在一起，从而在一定程度上提高了对钻杆的扶正效果。 其中，所述第一扶正杆上开设有第一对位孔，所述第二扶正杆上开设有第二对位 孔，所述第一对位孔沿径向贯穿所述第一扶正杆，所述第二对位孔沿径向贯穿所述第二扶 正杆；所述第一对位孔与所述第二对位孔内均设有定位件，所述定位件的一端连接有锁紧 件，所述定位件与所述锁紧件配合，用于将所述连接机构与所述第一扶正杆和所述第二扶 正杆相连接。 具体地，所述定位件为销轴，所述锁紧件为开口销。 进一步地，所述回转滑套包括滑动部和扶正部；所述滑动部套设于所述第二扶正 杆上，以使所述回转滑套能够沿所述第二扶正杆的延伸方向滑动；所述扶正部与所述钻杆 相连接，用于扶正所述钻杆，所述扶正部上设有连接轴承，所述连接轴承的内环与所述钻杆 的外壁固定连接，以使所述钻杆能够相对所述扶正部转动。 本发明还提供一种安装方法，包括如下步骤： 步骤S100、将第一插件插入第一扶正杆内，并使第一腰孔与第一对位孔相对应，插 入定位件，以将所述第一扶正杆与所述第一插件相连接；步骤S200、转动连接机构，使第二 插件与第二扶正杆相错位，并将回转滑套套设在所述第二扶正杆上；步骤S300、转动所述连 接机构，使所述第二插件与所述第二扶正杆相对位，并拔出所述第一扶正杆上的所述定位 件，依靠自重，使所述第二插件进入所述第二扶正杆内；步骤S400、向所述第一扶正杆的第 一对位孔和所述第二扶正杆的第二对位孔内分别插入所述定位件，完成所述连接机构与扶 正装置的连接安装。 通过上述的安装方法能够快速地通过连接机构将第一扶正杆和第二扶正杆关联 在一起，并形成稳定的扶正装置，对旋挖钻机的钻杆进行扶正保护。 附图说明 为了更清楚地说明本发明
