技术摘要：
本发明提供一种小型化天线，包括反射板、第一辐射单元和第一移相器，所述第一辐射单元和第一移相器分设于所述反射板相对的两面上，所述第一辐射单元包括辐射臂和用于向辐射臂馈电的馈电片，所述第一移相器包括腔体和设于腔体内的移相电路，所述馈电片穿过所述反射板并  全部
背景技术：
随着移动通信网络的高速发展，基站天线需要集成多个频段以满足各个运营商或 多个运营商的共建共享需求，特别是在5G网络时代，要求一副天线集成所有4G网络制式天 线。为满足多频天线上塔后的可靠性，天线的风载荷需要天线截面尽可能的小型化设计，导 致天线内部的各个配件之间的布局空间非常紧密、结构复杂且难于批量生产。 目前，在现有的基站天线中，其辐射单元与移相器作为两个核心组成部分，一般设 计为相互独立的配件，在装配时再采用同轴电缆进行连接，该结构会随着天线频段的增加， 需在天线内部设置大量的同轴电缆，导致天线装配复杂且难以实现紧凑布局，不利于天线 小型化。
技术实现要素：

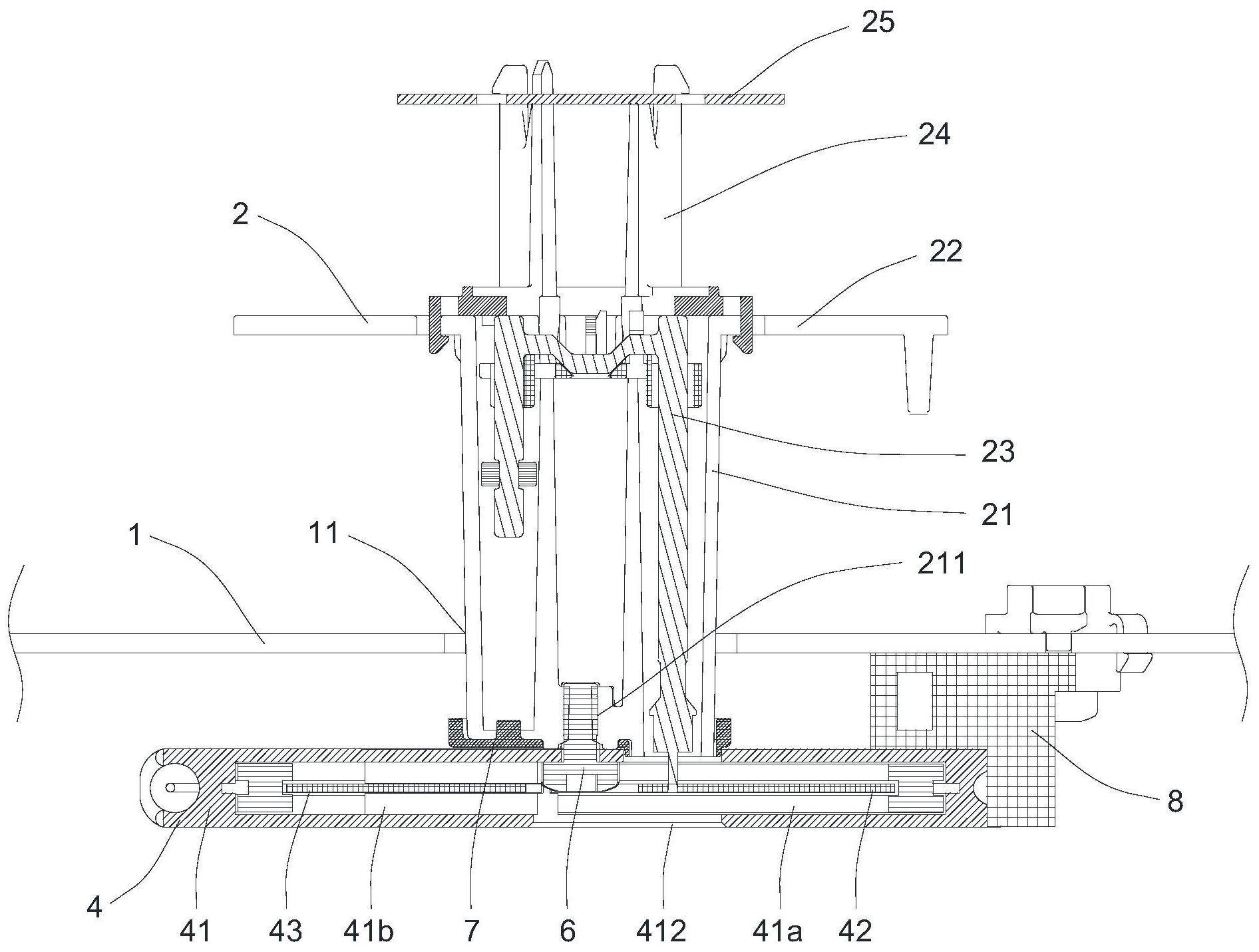

本发明的目的旨在提供一种结构简单紧凑且性能良好的小型化天线。 为了实现上述目的，本发明提供以下技术方案： 一种小型化天线，包括反射板、第一辐射单元和第一移相器，所述第一辐射单元和 第一移相器分设于所述反射板相对的两面上，所述第一辐射单元包括巴伦、由所述巴伦支 撑的辐射臂和设于所述巴伦内并用于向所述辐射臂馈电的馈电片，所述第一移相器包括腔 体和设于所述腔体内的移相电路，所述反射板于所述第一辐射单元的安装位置处开设有安 装孔，所述馈电片穿过所述安装孔并穿入所述腔体内与所述移相电路连接，所述腔体与所 述反射板之间具有间隙。 优选地，所述腔体与所述反射板之间的间距大于所述巴伦的高度的五分之一。 优选地，所述小型化天线还包括由绝缘材料制成的安装结构，所述第一移相器通 过所述安装结构安装于所述反射板上并相对所述反射板绝缘。 更优地，所述第一辐射单元相对所述反射板绝缘。 优选地，所述第一移相器还包括用于向所述移相电路馈电的主馈电路，所述腔体 包括并排设置的第一腔体和第二腔体，所述移相电路设于所述第一腔体内，所述主馈电路 设于所述第二腔体内。 更优地，所述主馈电路的传输线设为空气带状线和/或空气同轴线。 进一步地，所述腔体靠近所述反射板的一面开设有供所述馈电片穿入所述腔体内 部的第一避让孔，所述腔体远离所述反射板的一面开设有供焊接设备穿入所述腔体内部将 所述馈电片焊接于所述移相电路上的第二避让孔。 进一步地，所述小型化天线还包括设于所述第一辐射单元和第一移相器之间的定 位座，所述第一辐射单元的底端嵌设于所述定位座内。 优选地，所述第一辐射单元还包括设于所述辐射臂上的支撑座和通过所述支撑座 3 CN 111600126 A 说　明　书 2/4 页 支撑于所述辐射臂上方的引向片。 优选地，所述小型化天线还包括与所述第一辐射单元共同排布于所述反射板同一 平面上的第二辐射单元、设于所述反射板背对所述第二辐射单元的一面并与所述第二辐射 单元电连接的第二移相器。 相比现有技术，本发明的方案具有以下优点： 1.本发明提供的小型化天线中，将第一辐射单元的馈电片穿入第一移相器的腔体 内与移相电路直接连接，无需外接同轴电缆，可有效简化装配工序，还能避免同轴电缆带来 的介质损耗，提高天线增益。其次，由于腔体与反射板之间具有间隙，能够减小不同频段之 间的耦合影响，使所述小型化天线能够配置多频段的辐射单元，提升适用性。 2.本发明提供的小型化天线中，第一辐射单元和第一移相器均相对反射板绝缘， 可有效抑制其他频段的共模信号，提升所述小型化天线的辐射指标。 3.本发明提供的小型化天线中，第一移相器通过两个腔体分别设置移相电路和主 馈电路，通过所述主馈电路为所述移相电路馈电，使所述移相电路无需外接同轴电缆，进一 步减少同轴电缆的使用，从而更好地优化天线内部结构的布局，实现天线小型化。 本发明附加的方面和优点将在下面的描述中部分给出，这些将从下面的描述中变 得明显，或通过本发明的实践了解到。 附图说明 本发明上述的和/或附加的方面和优点从下面结合附图对实施例的描述中将变得 明显和容易理解，其中： 图1为本发明实施例提供的小型化天线的立体图； 图2为图1所示的小型化天线另一角度的立体图； 图3为图1所示的小型化天线关于第一辐射单元与第一移相器连接结构的局部分 解图； 图4为图1所示的小型化天线关于第一辐射单元与第一移相器连接结构的局部剖 视图。
