技术摘要：
本发明公开了风力永磁发电机，包括风筒、导电体环筒、正极永磁体环筒、负极永磁体环筒和电极，所述风筒是内部设有风叶的筒体，位于中心，风筒外间距套设导电体环筒，两者在同一端固定连接，在导电体环筒周壁内外分别间隙套设相对应的正极永磁体环筒、负极永磁体环筒，  全部
背景技术：
风力发电是把风的动能转为电能，是一种清洁的可再生能源，其蕴量巨大，越来越 受到世界各国的重视。但目前技术基本上是在空旷处竖立大型风车，利用风车叶片旋转，再 透过增速机将旋转的速度提升，来促使发电机发电，此种形式体积庞大，使用范围受限。比 如汽车在行驶过程中，会产生很强的风阻力，如果设计一款体积小巧的风力发电机，安装在 车辆上作为动力新能源，将具有广阔的市场前景。
技术实现要素：

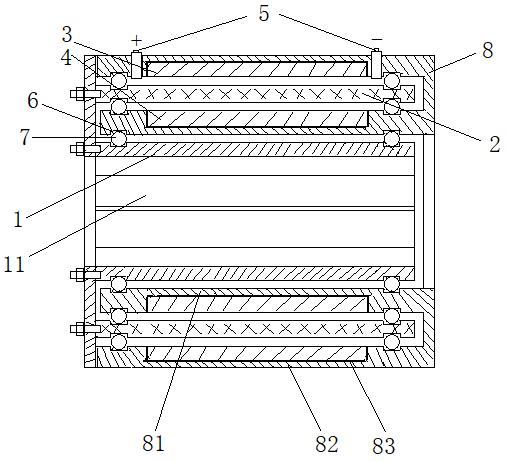

针对现有技术存在的不足，本发明的目的在于提供一种解决上述问题的风力永磁 发电机，利用自然风吹动风筒旋转，带动导电体环筒在正负极永磁体间旋转切割磁场，产生 电能，收集电能用于汽车动力新能源，取之不尽，用之不竭。 为实现上述目的，本发明提供了如下技术方案： 风力永磁发电机，包括风筒、导电体环筒、正极永磁体环筒、负极永磁体环筒和电极，所 述风筒是内部设有风叶的筒体，位于中心，风筒外间距套设导电体环筒，两者在同一端固定 连接，在导电体环筒周壁内外分别间隙套设相对应的正极永磁体环筒、负极永磁体环筒，所 述电极的正负两极分别连接在导电体环筒外与永磁体环筒之间的空腔内。 本发明进一步改进技术方案是，  在风筒、导电体环筒、正永磁体环筒、负永磁体环 筒的两两相近周壁上的两端分别对应开设环接槽，环接槽内设置滚珠，滚珠支撑活动连接 各层环筒。滚珠活动连接各层环筒，既保证了环筒之间的间隙，又能起到稳定运转，不晃动 的作用。 本发明更进一步改进技术方案是，所述正极永磁体环筒、负极永磁体环筒固定在 双环筒绝缘支架上，分别位于内环外壁与外环内壁上。支架连接更稳定，也可将导电空间包 覆起来。 本发明更进一步改进技术方案是，支架内环外壁、外环内壁中间段上开设凹环槽， 正极永磁体环筒、负极永磁体环筒固定在凹环槽内。 本发明更进一步改进技术方案是，电极内端从支架两头开设的孔中连通至导电体 环筒外与永磁体环筒之间的空腔内。 本发明更进一步改进技术方案是，所述支架内环与外环之间后端设有底壁，内环 中心两端为无底壁的通孔。 本发明更进一步改进技术方案是，风筒与导电体环筒在前端通过环形绝缘前盖连 接，前盖外周缘与支架外环端面贴合。前盖螺栓安装，组装方便，发电机两端绝缘体包覆，安 全性能更高。 本发明更进一步改进技术方案是，在风筒外壁与支架内环内壁上、支架内环外壁 3 CN 111600440 A 说　明　书 2/2 页 与导电体环筒内壁上、导电体环筒外壁与支架外环内壁上的两端分别对应开设环接槽，环 接槽内设置滚珠，滚珠支撑活动连接各层环筒。 本发明更进一步改进技术方案是，所述风筒由筒体及前端向四周的沿边一体组 成，导电体环筒前端通过螺栓固定在风筒沿边上。 本发明更进一步改进技术方案是，所述导电体环筒是是导电材料板制成的环筒， 或导电材料丝绕制的环筒。 本发明有益效果： 本发明小型风筒内置，安装在汽车前脸上，行驶中风穿过风筒，风筒快速旋转，带动导 电体环筒一起旋转，切割正负永磁体，产生电能，正负电极引出，供车辆使用，增强新能源汽 车的动力，能源清洁，无污染。 附图说明 图1为实施例1结构示意图； 图2为实施例2结构示意图。
