技术摘要：
一种星载XILINX V4 FPGA刷新方法，属于FPGA配置和监测技术领域。刷新功能可以避免单粒子效应累积，延长星载信号处理FPGA的工作时长，提高星载设备的可靠性。单粒子效应导致单粒子功能中断时，需要重新配置信号处理FPGA。单粒子效应没有导致单粒子功能中断时，需要通过  全部
背景技术：
空间辐照引起的单粒子翻转，有可能导致单粒子功能中断。单粒子翻转分为两种 类型，一种是单粒子功能中断型单粒子翻转，一种是非单粒子功能中断型单粒子翻转。对于 非单粒子功能中断型单粒子翻转，包括SMAP/JTAG单粒子功能中断、帧地址寄存器单粒子功 能中断两种情况。其中使用SelectMAP或JTAG口，会发生SMAP/JTAG单粒子功能中断，导致后 配置控制(如回读或配置刷新)失效；而导致帧地址寄存器读或写失效的单粒子翻转称为帧 地址寄存器单粒子功能中断。上述两种情况不会中断用户应用，但会使进一步的单粒子效 应检测和纠正失效，直接影响FPGA工作的稳定性和可靠性，导致星载设备发生在轨故障，严 重危及卫星的正常在轨运行。
技术实现要素：

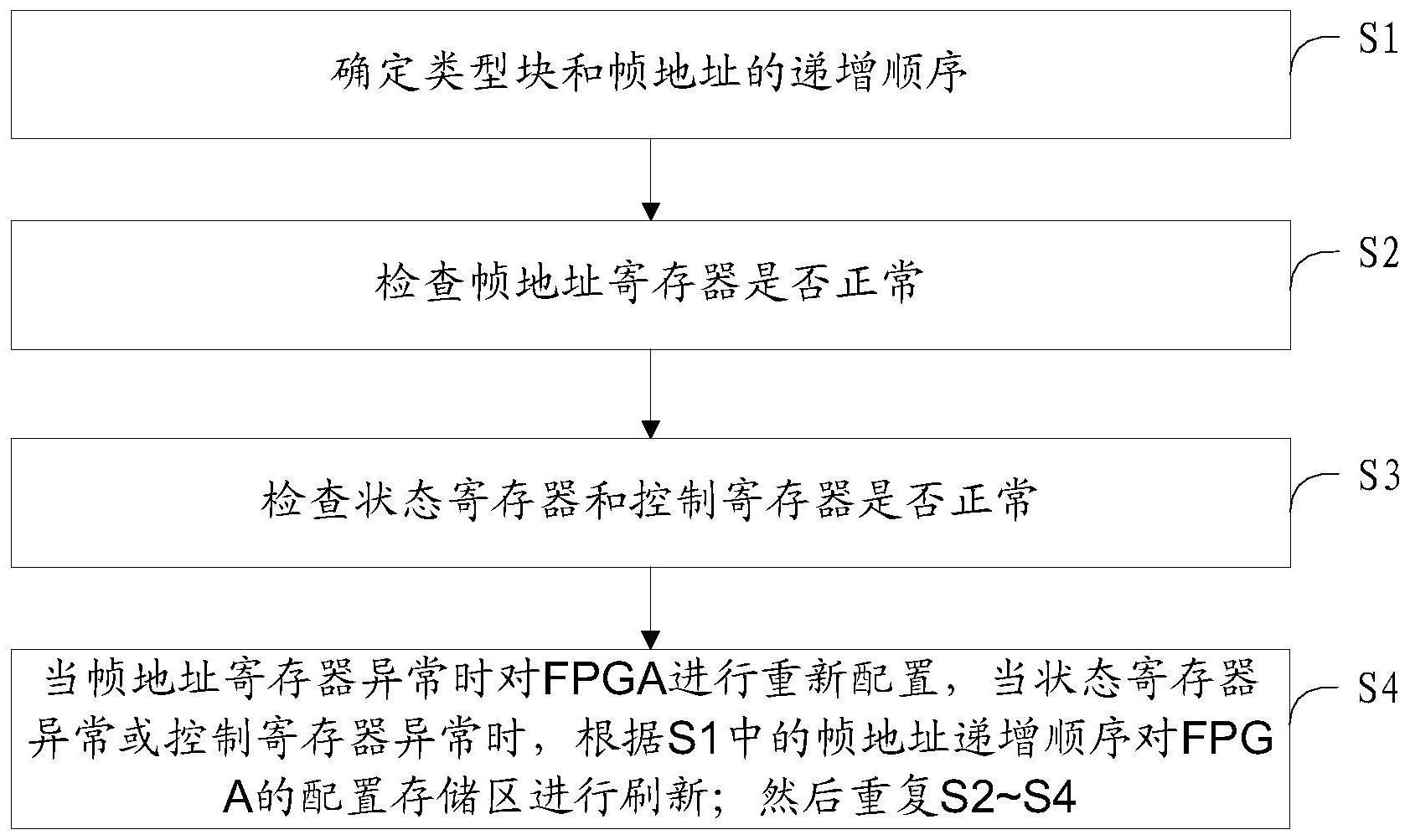

本发明要解决的技术问题是：克服现有技术的不足，提供了一种适用于星载FPGA 的刷新方法，刷新功能可以避免单粒子效应累积，延长星载信号处理FPGA的工作时长，提高 星载设备的可靠性。单粒子效应导致单粒子功能中断时，需要重新配置信号处理FPGA。单粒 子效应没有导致单粒子功能中断时，需要通过刷新来纠正，刷新不会影响信号处理FPGA的 功能。 本发明目的通过以下技术方案予以实现： 一种适用于星载FPGA的刷新方法，包括如下步骤： S1、选定状态寄存器和控制寄存器中能够刷新的类型块，将按最小地址、列地址、 行地址，且从顶比特到底比特、从序数较小的类型块到序数较大的类型块的顺序，作为选定 类型块的帧地址递增顺序； S2、向所述帧地址寄存器写入预定定义值，然后回读帧地址寄存器的值，如果预定 定义值与回读值一致，则帧地址寄存器正常，转入S3；否则，判定帧地址寄存器异常，转入 S4； S3、回读状态寄存器的值或控制寄存器的值，如果回读值与相应的默认值不一致， 判定状态寄存器异常或控制寄存器异常； S4、当帧地址寄存器异常时对FPGA进行重新配置，当状态寄存器异常或控制寄存 器异常时，根据S1中的帧地址递增顺序对FPGA的配置存储区进行刷新；然后重复S2～S4。 上述适用于星载FPGA的刷新方法，优选的，刷新的配置数据存储在三片存储器中， 读取数据时，进行三模比对。 上述适用于星载FPGA的刷新方法，优选的，三模比对时，比对颗粒度为bit级。 上述适用于星载FPGA的刷新方法，优选的，每个存储器中存放多份配置文件，当状 3 CN 111552500 A 说　明　书 2/8 页 态寄存器异常或控制寄存器异常时，根据S1中的帧地址递增顺序对FPGA的配置存储区进行 刷新，刷新后再次检测状态寄存器或控制寄存器，如果仍然异常，则更换为其他配置文件进 行刷新。 上述适用于星载FPGA的刷新方法，优选的，刷新采用基于帧的刷新命令或基于设 备的刷新命令。 上述适用于星载FPGA的刷新方法，优选的，状态寄存器的默认值为0x00007EFC；如 果FPGA的GLUT_MASK_B使能，控制寄存器的默认值为0x20000009，否则控制寄存器的默认值 为0x20000  109。 上述适用于星载FPGA的刷新方法，优选的，如果状态寄存器的bit4或5或6或7或13 或14变为0，或状态寄存器的bit1或15或16变为1，则判定状态寄存器的值与相应的默认值 不一致；如果控制寄存器的bit0或4或5或6或9或10或11或13～30，与，相应的默认值不一 致，则判定控制寄存器与相应的默认值不一致。 上述适用于星载FPGA的刷新方法，优选的，帧地址寄存器中能够刷新的类型块包 括第零个类型块、第一个类型块、第六个类型块。 上述适用于星载FPGA的刷新方法，优选的，采用基于帧的刷新命令时，需要写入两 帧数据，第一帧数据是实际刷新数据，第二帧数据是虚拟数据。 上述适用于星载FPGA的刷新方法，优选的，第二帧数据均为0。 本发明相比于现有技术具有如下有益效果： (1)本发明对在轨信号处理FPGA进行刷新，与不刷新相比，能够提高信号处理FPGA 的可靠性，延长信号处理FPGA的工作时长。 (2)本发明刷新方法对第零个类型块、第一个类型块和第六个类型块进行刷新，刷 新完整，没有遗漏。 (3)本发明刷新方法通过设置控制寄存器的GLUT_MASK  bit，可以灵活使用SRL  16 和LUTRAM，从而能够更好地利用资源。 附图说明 图1为本发明方法的流程图； 图2为帧地址递增流程图。
