技术摘要：
本发明公开了一种非开挖顶管施工用辅助装置，本实施例通过设置的防护块、过滤块和采集块的配合使用，可以将施工块施工过程中产生的气体和液体分别收集，避免采集气体中的有毒气体在施工块运出过程中泄漏造成安全隐患，有效提高了施工的安全性；通过设置的沸石分子筛和  全部
背景技术：
非开挖技术是指在不开挖或只开挖少量作业坑的条件下，利用岩土钻掘技术进行 铺设、修复和更换管道，具有不影响交通、不污染环境等优点，在许多情况下，比开挖法施工 周期短、综合成本低、安全性好，现已经成为城市市政施工的主要手段，广泛应用于穿越公 路、铁路、建筑物、河流以及在闹市区、古迹保护区、农作物和植被保护区等不允许或不能开 挖的条件下进行煤气、电力、电讯、有线电视线路、石油、天然气、热力、排水等管道的铺设。 专利文件(CN109827006A)公开了一种非水平顶管的施工方法，涉及非开挖顶管施 工领域，在拟修建的始发井壁上，按设计高程和顶管斜率预埋导向管；在始发井的底板上， 修建与顶管斜率相同的导向基座，导向基座上布置有顶管所用的导轨；在始发井的顶管后 座内侧表面修建楔形靠背，楔形靠背中远离顶管后座的一面与导向基座的工作面垂直；顶 管作业时，将管节吊到导向基座的导轨上，管节的前端与被顶管的管头对接，管节的后端通 过前端分压环与千斤顶组的执行端连接，准备就绪后，实施顶管工作，千斤顶组的执行端将 管节推出，管节沿着顶管斜率进洞，实现非水平、大斜率顶管施工。但是该装置存在一定的 缺陷：没有对施工过程中产生的气体和液体进行处理，存在安全隐患，并且会影响施工的效 率和进度，而且没有对一些接口处做防护处理。
技术实现要素：

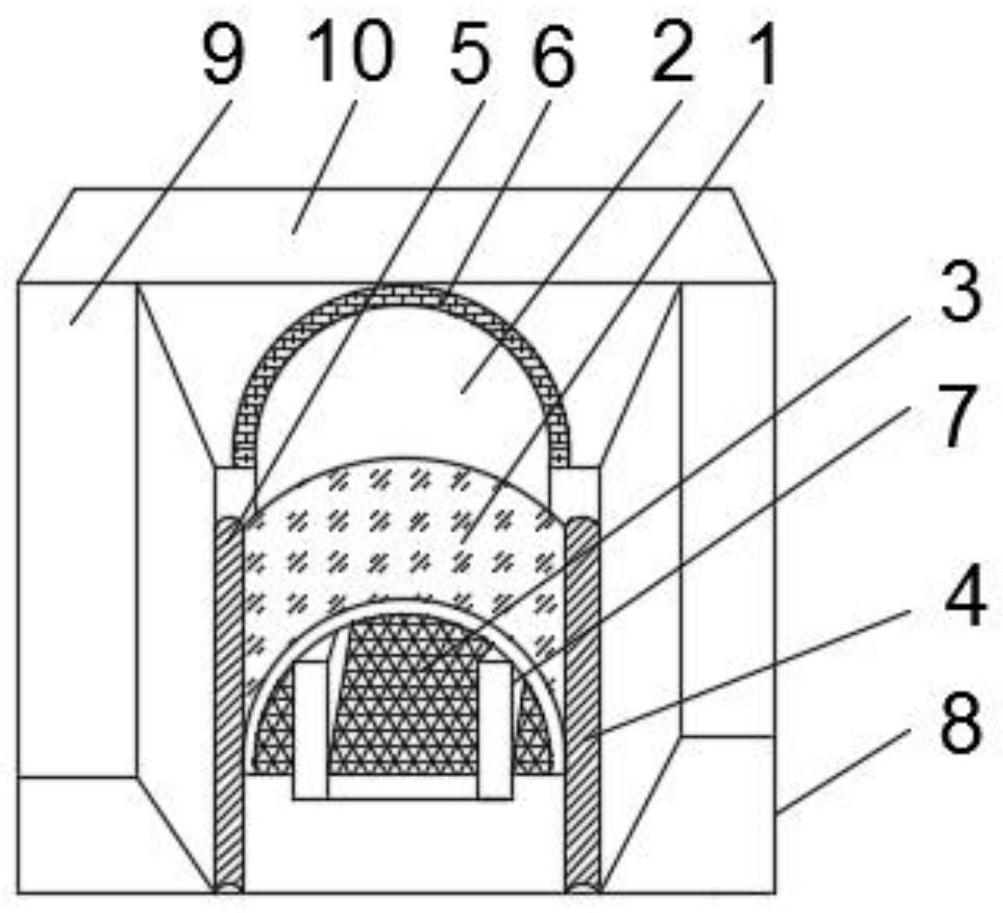

本发明的目的在于提供一种非开挖顶管施工用辅助装置，解决的技术问题包括： (1)本发明通过设置的防护块、过滤块和收纳块的配合使用，可以将施工块施工过 程中产生的气体和液体分别收集，将采集的气体通过压力变送器的压力下使得第一过滤块 和第二过滤块进行采集，避免采集气体中的有毒气体在施工块运出过程中泄漏造成安全隐 患，有效提高了施工的安全性，通过第一收集块、第二收集块以及收纳块的配合使用，可以 将施工过程中的液体进行收集，避免液体对施工和运输的效率造成影响，可以有效提高施 工和运输的效率； (2)本发明通过设置的沸石分子筛和炭分子筛的配合使用，可以将采集的气体进 行过滤吸附，气体中的有毒物质通过第一过滤块和第二过滤块的采集进入第一导管和第二 导管中，炭分子筛直接对有毒物质进行吸附过滤，有效提高采集气体的安全性，采集气体经 过炭分子筛的过滤和传输过程中，经过沸石分子筛的二次过滤消毒，进一步加强了对采集 气体的过滤和消毒，有效提高了对采集气体中有毒物质的处理和效率，解决了现有方案中 对采集气体处理效果不佳的问题； (3)本发明通过设置的连接板和隔离垫的配合使用，方便将防护块和第一导管与 第二导管连接，通过第一隔离垫、第二隔离垫以及第三隔离垫的使用可以防止防护块与第 4 CN 111594206 A 说　明　书 2/5 页 一导管以及第二导管接口处采集的气体泄漏，有效提高了防护块与第一导管以及第二导管 接口处的密封性和安全性。 本发明的目的可以通过以下技术方案实现： 一种非开挖顶管施工用辅助装置，包括防护块，所述防护块的内表面固定安装有 第一过滤块，所述防护块的内部固定安装有第二过滤块和压力变送器，所述第二过滤块位 于第一过滤块和压力变送器之间的位置，所述防护块的内部固定连接有第一收集块和第二 收集块，所述第一收集块位于第二收集块的一侧，所述第一收集块与第一过滤块之间固定 安装有第一收集管和第一筛网，所述第一收集管位于第一筛网的上端，所述第二收集块与 第一过滤块之间固定安装有第二收集管和第二筛网，所述第二收集管位于第二筛网的上 端，所述防护块的内部设置有施工块，所述施工块的下端设置有收纳块。 进一步的，所述防护块的一侧固定安装有第一连接板，所述防护块的另一侧固定 安装有第二连接板，所述第一连接板和第二连接板在防护块上呈对称排列分布，所述第一 连接板远离防护块的一侧固定安装有第一隔离垫，所述第二连接板远离防护块的一侧固定 安装有第二隔离垫，所述防护块的内表面转动连接有顶管，所述防护块的一侧固定安装有 第一导管，所述防护块的另一侧转动安装有第二导管，所述顶管的外表面设置有横梁，所述 顶管与横梁之间固定连接有隔离夹块，所述横梁的外表面固定安装有第一支撑梁和第二支 撑梁，所述第一支撑梁位于第二支撑梁的一侧，所述施工块位于第一支撑梁和第二支撑梁 之间的位置，所述顶管贯穿于横梁的内部，所述第一导管和第一支撑梁的连接方式为卡合 固定，所述第二导管和第二支撑梁的连接方式为卡合固定。 进一步的，所述第二导管的内部固定安装有沸石分子筛和炭分子筛，所述炭分子 筛位于沸石分子筛的内部，所述第二导管的一侧固定安装有第三连接板，所述第三连接板 远离第二导管的一侧固定安装有第三隔离垫，所述第三隔离垫的内部靠近中间的位置设置 有通气孔，所述第三隔离垫的内部设置有第一连接环和第二连接环，所述第一连接环位于 第二连接环的上方，所述通气孔位于第一连接环和第二连接环之间的位置。 进一步的，所述第三连接板通过第一连接环和第二连接环与第二连接板螺纹固 定。 进一步的，所述第一过滤块和第二过滤块均呈弧形，所述第一过滤块的半径小于 第二过滤块的半径，所述第一过滤块和第二过滤块抵接固定。 进一步的，所述第三连接板通过第一连接环与第二连接环螺纹固定。 进一步的，所述沸石分子筛和炭分子筛均呈乒乓球拍型，所述炭分子筛的筛孔直 径大于所述沸石分子筛的筛孔直径，所述沸石分子筛和炭分子筛抵接固定。 进一步的，所述装置的工作步骤为： 步骤一：施工块通过顶管进入横梁中进行施工，施工过程中产生的气体和液体从 施工块中流出，液体在施工块上通过收纳块进行收集； 步骤二：气体经过防护块时，在压力变送器产生的压力下，使得防护块内部和外部 之间产生压力差，通过压力差将气体通过第一过滤块和第二过滤块进行采集，采集的气体 中混合的汽液杂质通过第一收集管和第二收集管进入第一收集块和第二收集块，通过第一 收集块和第二收集块最终进入收纳块中； 步骤三：采集的气体进入第一导管和第二导管时，沸石分子筛和炭分子筛对采集 5 CN 111594206 A 说　明　书 3/5 页 的气体进行过滤吸附，气体在传输过程中，经过炭分子筛的过滤和扩散，使得过滤后的气体 进入沸石分子筛中进行二次过滤，采集的气体在第一导管和第二导管中经过沸石分子筛和 炭分子筛的吸附过滤，最终输出安全的气体。 本发明的有益效果： (1)本发明通过设置的防护块、过滤块和收纳块的配合使用，可以将施工块施工过 程中产生的气体和液体分别收集，将采集的气体通过压力变送器的压力下使得第一过滤块 和第二过滤块进行采集，避免采集气体中的有毒气体在施工块运出过程中泄漏造成安全隐 患，有效提高了施工的安全性，通过第一收集块、第二收集块以及收纳块的配合使用，可以 将施工过程中的液体进行收集，避免液体对施工和运输的效率造成影响，可以有效提高施 工和运输的效率； (2)本发明通过设置的沸石分子筛和炭分子筛的配合使用，可以将采集的气体进 行过滤吸附，气体中的有毒物质通过第一过滤块和第二过滤块的采集进入第一导管和第二 导管中，炭分子筛直接对有毒物质进行吸附过滤，有效提高采集气体的安全性，采集气体经 过炭分子筛的过滤和传输过程中，经过沸石分子筛的二次过滤消毒，进一步加强了对采集 气体的过滤和消毒，有效提高了对采集气体中有毒物质的处理和效率； (3)本发明通过设置的连接板和隔离垫的配合使用，方便将防护块和第一导管与 第二导管连接，通过第一隔离垫、第二隔离垫以及第三隔离垫的使用可以防止防护块与第 一导管以及第二导管接口处采集的气体泄漏，有效提高了防护块与第一导管以及第二导管 接口处的密封性和安全性。 附图说明 为了便于本领域技术人员理解，下面结合附图对本发明作进一步的说明。 图1为本发明一种非开挖顶管施工用辅助装置的结构示意图； 图2为本发明中防护块的底部结构示意图； 图3为本发明中防护块的截面示意图； 图4为本发明中第二导管与第三连接板的连接结构示意图； 图5为本发明中第三连接板的结构示意图。 图中：1、防护块；2、顶管；3、收纳块；4、第一导管；5、第二导管；6、隔离夹块；7、施工 块；8、第一支撑梁；9、第二支撑梁；10、横梁；11、第一过滤块；12、第二过滤块；13、压力变送 器；14、第一收集管；15、第二收集管；16、第一筛网；17、第二筛网；18、第一收集块；19、第二 收集块；20、第一连接板；21、第二连接板；22、第一隔离垫；23、第二隔离垫；24、沸石分子筛； 25、炭分子筛；26、第三连接板；27、第三隔离垫；28、通气孔；29、第一连接环；30、第二连接 环。
