技术摘要：
本发明提供一种基于8080总线的拼接大屏同步驱动显示系统，其特征在于，包括：8080总线及接口、MCU控制单元以及拼接屏显示端，其中，拼接屏显示端由若干单屏拼接组成；8080总线及接口用于拼接屏显示端与MCU控制单元之间及若干单屏之间的数据连接；MCU控制单元对输入信号  全部
背景技术：
拼接大屏幕是由若干单显示屏拼接而成，在拼接屏显示系统中，最关键是如何使 得单显示屏的图像信息与原始整幅图像信息保持同步显示。在目前的拼接屏显示系统中， 基于HDMI、LVDS、VGA、RGB数据接口的拼接屏驱动显示系统，已经得到了广泛应用，可以可靠 的实现拼接大屏幕的同步显示。 目前，在图像显示领域常用的数据接口除了上述的HDMI、LVDS、VGA、RGB接口外，还 有8080接口。8080总线及接口，相较于上述HDMI、LVDS、VGA、RGB接口，其具有接口简单，控制 方便，无需要同步时钟和同步信号的优势，但目前这类8080总线及接口仅仅在中小尺寸 LED/OLED等中小尺寸显示屏上得到广泛应用，在拼接大屏幕中则很少应用。其原因在于，拼 接大屏幕系统结构更为复杂，工作机制比较繁复，而目前尚缺乏一种成熟、可靠的机制来使 得8080总线及接口可以广泛应用到拼接大屏幕的同步驱动显示技术中。
技术实现要素：

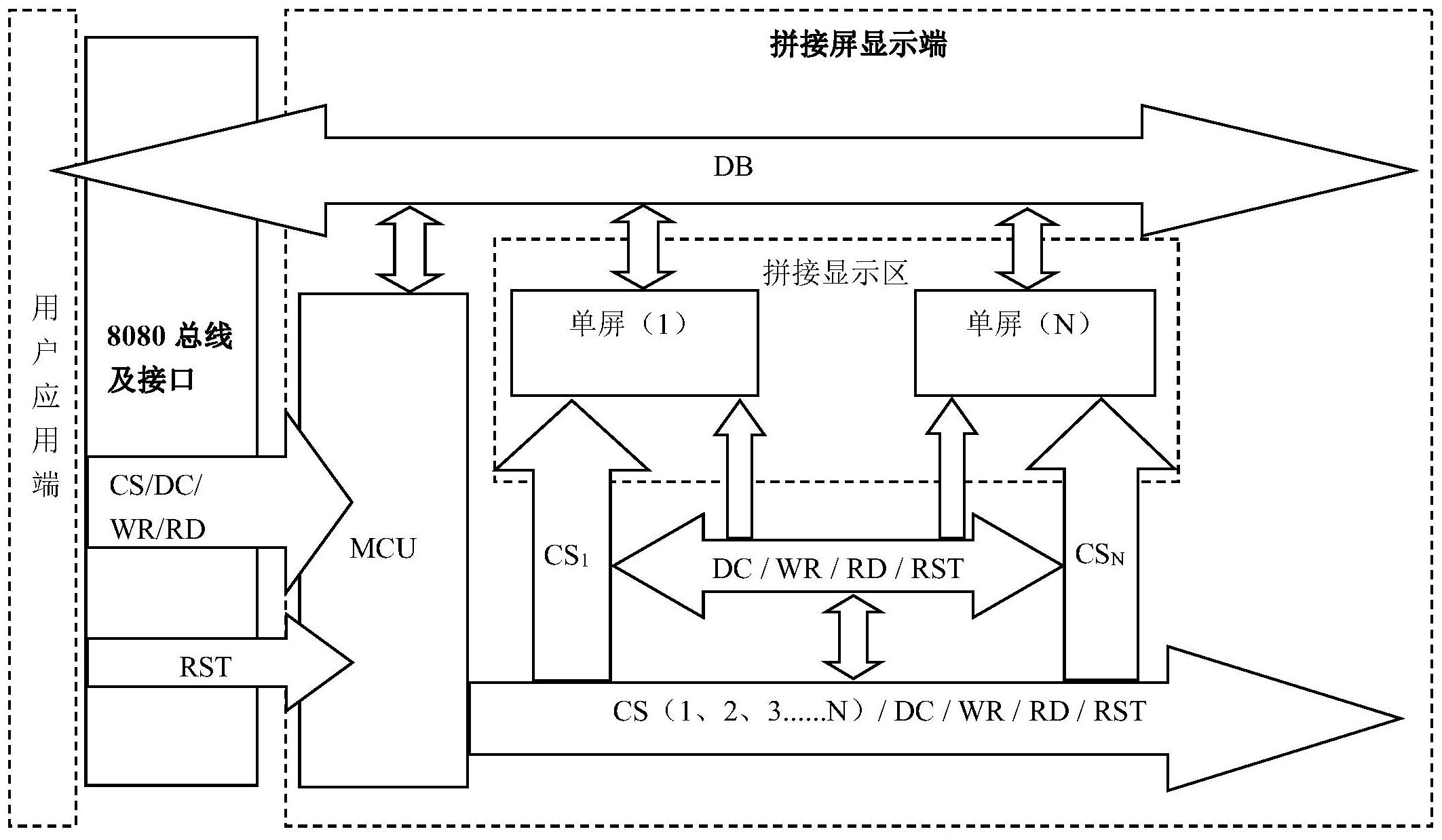

本发明是为了解决上述问题而进行的，目的在于提供一种基于8080总线的拼接大 屏同步驱动显示系统。 本发明提供的基于8080总线的拼接大屏同步驱动显示系统，其特征在于，包括：用 户应用端、8080总线及接口、MCU控制单元以及拼接屏显示端，其中，用户应用端用于提供视 频信息；拼接屏显示端由若干单屏拼接组成，用于显示视频信息；8080总线及接口用于拼接 屏显示端与MCU控制单元之间、用户应用端与MCU控制单元之间以及若干单屏之间的数据连 接；MCU控制单元对输入信号进行检测、跟踪和识别，以实现对8080总线上的命令和数据的 同步分流，并对拼接屏显示端进行驱动控制。 在本发明提供的基于8080总线的拼接大屏同步驱动显示系统中，还具有这样的特 征：其中，8080接口包含片选信号CS、数据和指令控制接口DC、写数据控制接口WR、读数据控 制接口RD、复位信号接口RST以及数据总线接口BD，当中除片选信号CS信号接口外，其余各 8080接口均共享同一8080总线。 在本发明提供的基于8080总线的拼接大屏同步驱动显示系统中，还具有这样的特 征：其中，MCU控制单元对输入信号进行检测的单个同步检测的周期Tdet满足： Tdet＜Tin    (2) 式中，Tin表示输入信号的周期；H×V为单屏的分辨率；N为构成拼接屏显示端的单 屏数量；fv为视频信号的帧频。 3 CN 111596879 A 说　明　书 2/3 页 在本发明提供的基于8080总线的拼接大屏同步驱动显示系统中，还具有这样的特 征：其中，单个同步检测的周期Tdet内的周期数量Num满足： Num＜Num*    (4) 式中，Num*表示输入信号的周期内的周期数量；H×V为单屏的分辨率；N为构成拼 接屏显示端的单屏数量；fv为视频信号的帧频；fcpu为CPU工作的最高频率。 在本发明提供的基于8080总线的拼接大屏同步驱动显示系统中，还具有这样的特 征：其中，单个同步检测的周期Tdet内的周期数量Num越小，则同步性能越高。 在本发明提供的基于8080总线的拼接大屏同步驱动显示系统中，还具有这样的特 征：该系统按照以下步骤运行：步骤一，MCU控制单元通过接口扫描方式，对接口信号进行实 时检测、跟踪，并识别8080总线上的命令和数据信号；步骤二，MCU控制单元根据拼接屏显示 端中每个单屏的相应位置，对命令和数据信息做同步分流并驱动各单屏显示，从而现拼接 大屏同步显示。 本发明的作用和效果： 本发明的基于8080总线的拼接大屏同步驱动显示系统，利用了8080总线及接口的 结构简单、控制方便及无需要同步时钟和同步信号的特性，通过建立数字化的可实现模型， 实现了高效的拼接大屏信号同步分流系统，其在总线互联方式上，系统内部多个8080分支 接口与系统外围8080接口共享同一数据总线，单屏除片选CS信号外，其余控制信号也均在 同一总线上，提高软件系统处理数据的效率，且节约大量硬件资源、减少系统成本。本发明 的系统对同步检测的周期Tdet的控制，可实现良好的同步效果。 附图说明 图1是本发明的实施例中基于8080总线的拼接大屏同步驱动显示系统的框图。
