技术摘要：

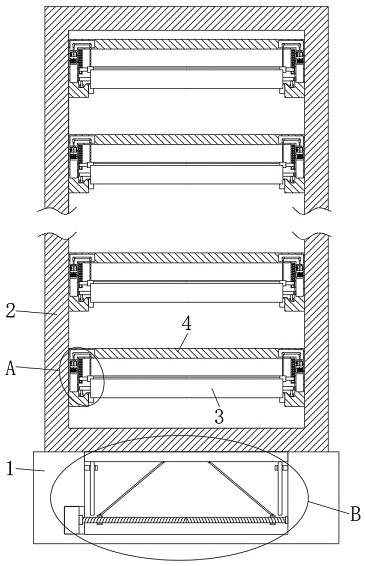

本发明公开了一种便捷拿取冻存盒的不锈钢冻存架，包括底座和固定在底座上端的架体，所述底座上设有抬升机构，所述架体相对的侧壁从上到下固定连接有多个安装板，所述安装板相对的侧壁均固定连接有放置块，两个所述放置块的上端共同放置有冻存盒本体，所述安装板内对称 全部
背景技术：
随着生物样本库和超低温技术的快速发展，低温保存技术在各个领域的应用范围 越来越广，冻存架，是在冻存室内常见的保存装置，将样本放置在冻存盒内，然后将冻存盒 放置在冻存架内； 在冻存架使用的过程中，经常会出现拿取不便的情况，进而会影响使用效率，甚至是在 拿取的过程中造成样本冻存盒的侧翻，进而造成经济损失，为此我们设计了一种便捷拿取 冻存盒的不锈钢冻存架来解决以上问题。
技术实现要素：
本发明的目的是为了解决现有的冻存架在取放冻存盒时不便拿取、易造成冻存盒 侧翻的情况，而提出的一种便捷拿取冻存盒的不锈钢冻存架，其不仅能够对冻存盒本体起 到很好的限位效果，而且能够便于使用者实现对冻存盒本体的取放。 为了实现上述目的，本发明采用了如下技术方案： 一种便捷拿取冻存盒的不锈钢冻存架，包括底座和固定在底座上端的架体，所述底座 上设有抬升机构，所述架体相对的侧壁从上到下固定连接有多个安装板，所述安装板相对 的侧壁均固定连接有放置块，两个所述放置块的上端共同放置有冻存盒本体，所述安装板 内对称设有两个L形腔，所述安装板相对的侧壁均贯穿设有与其同侧L形腔相互连通的卡 孔，所述安装板相对的内侧壁均设有限位机构，两个所述限位机构相对的侧壁均固定连接 有限位块，两个所述限位块的底部均与冻存盒本体的上端相抵紧，两个所述限位块相对的 侧壁通过固定连接有第一连接板，所述安装板的内底部对称设有两个滑动机构，两个所述 滑动机构的上端共同固定连接有与冻存盒本体后侧壁相抵紧的第二连接板，所述第二连接 板的两端侧壁均固定连接有第一磁块，所述安装板的前侧壁对称设有两个分别与两个L形 腔相互连通的连通槽，两个所述L形腔内均设有升降机构，两个所述升降机构的自由端均贯 穿安装板的侧壁并均与其相对的限位块上端固定连接，两个所述升降机构的前侧壁均固定 连接有贯穿连通槽并延伸至其外侧的拉动块，所述升降机构与第一磁块相对的侧壁磁极相 同。 优选地，所述抬升机构包括设置在底座上端的安装槽，所述安装槽的内侧壁转动 连接有螺纹方向相反的双头螺杆，所述安装槽的内侧壁固定连接有伺服电机，所述伺服电 机的输出轴末端与双头螺杆固定连接，所述双头螺杆上对称套设有两个与其螺纹连接的螺 纹套环，两个所述螺纹套环上均转动连接有支撑杆，两个所述支撑杆的上端共同转动连接 有升降板，所述升降板的底部固定连接有导向杆，所述安装槽相对的内侧壁均固定连接有 限位块，两个所述导向杆均贯穿与其相对的限位块并均与其侧壁滑动连接。 优选地，所述限位机构包括固定在安装板内侧壁上的第一限位滑轨，所述第一限 4 CN 111568054 A 说 明 书 2/4 页 位滑轨内滑动连接有第一限位滑块，所述第一限位滑块与其相对的限位块固定连接，所述 第一限位滑块的上端与第一限位滑轨的内顶部之间固定连接有第一弹簧。 优选地，所述滑动机构包括固定在安装板内底部的第二限位滑轨，所述第二限位 滑轨内滑动连接有第二限位滑块，所述第二限位滑块与第二限位滑轨的内后侧壁之间连接 有第二弹簧，所述第二限位滑块的上端与第二连接板的底部固定连接。 优选地，所述升降机构包括与L形腔内侧壁滑动连接的升降块、与L形腔内侧壁固 定连接的环形块和通线管，所述升降块的侧壁设有连接槽，所述连接槽内滑动连接有与第 一磁块相对侧壁磁极相同的第二磁块，所述第二磁块与连接槽内侧壁之间连接有多个第三 弹簧，所述升降块与环形块之间连接有多个第四弹簧，所述升降块的上端固定连接有拉绳， 所述拉绳穿过环形块和通线管、贯穿安装板并与其相对的限位块上端固定连接。 优选地，所述第一限位滑轨的内底部固定连接有海绵块。 优选地，所述升降板的上端设有防滑纹。 优选地，所述拉动块的外侧壁包裹有橡胶套。 本发明与现有技术相比，其有益效果为： 1、通过安装槽、伺服电机、双头螺杆、螺纹套环、支撑杆、限位块、导向杆的设置，能够实 现升降板的升降工作，进而便于使用者拿取较高处不易拿取的冻存盒本体； 2、通过放置块的设置，能够便于使用者将冻存盒本体的放置工作，在限位机构、滑动机 构、升降机构的作用下，能够实现冻存盒本体在放置时，受到一定的限位效果，避免其轻易 晃动，而在连通槽和拉动块的作用下，能够便于使用者轻易将冻存盒本体取出，提高使用者 的工作效率。 综上所述，本发明结构设计合理，不仅能够对冻存盒本体起到很好的限位效果，而 且能够便于使用者实现对冻存盒本体的取放。 附图说明 图1为本发明提出的一种便捷拿取冻存盒的不锈钢冻存架的结构示意图； 图2为图1的外部结构示意图； 图3为图1的A处结构放大图； 图4为图1的B处结构放大图； 图5为图2的C处结构放大图； 图6为安装板的结构示意图。 图中：1底座、2架体、3冻存盒本体、4安装板、5 L形腔、6通线管、7第一限位滑轨、8 第一弹簧、9拉绳、10第一限位滑块、11限位块、12第一连接板、13第二连接板、14放置块、15 第二限位滑块、16第二限位滑轨、17第一磁块、18卡孔、19海绵块、20第二磁块、21升降块、22 连接槽、23第三弹簧、24第四弹簧、25环形块、26连通槽、27拉动块、28伺服电机、29升降板、 30限位块、31支撑杆、32安装槽、33双头螺杆、34螺纹套环、35导向杆。
