技术摘要：
本发明公开了一种乘用车全自动行车辅助驾驶系统及其方法，全自动行车辅助驾驶系统包括图像采集与监测模块、中央处理器、提醒模块和执行模块，图像采集与监测模块包括摄像头图像采集模块、方向盘触感监测模块、CCD摄像头以及模数转换器，图像采集与监测模块还包括通过导  全部
背景技术：
： 随着汽车走进千家万户，极大的方便了人们的出行，其快捷性和灵活性是其它交 通工具无法比拟的，然而，汽车在给人们带来便利的同时，也不可避免的存在一些问题，如 安全问题一直是汽车行业最关注的问题，为了提高安全性，行车辅助驾驶系统被广泛应用。 行车辅助驾驶系统是当前国际智能交通系统研究的重要内容，它是基于摄像头和 雷达技术，通过提供车辆前方、侧面及后方的环境数据并采取相应操作，针对即将发生的风 险向驾驶员发出警告，为驾驶员提供辅助，它们还能够提供制动和转向输入等直观的提示 或操作，帮助引导驾驶员保持在车道内行驶，或是提供自适应巡航控制系统等便利功能，消 除事故隐患。
技术实现要素：

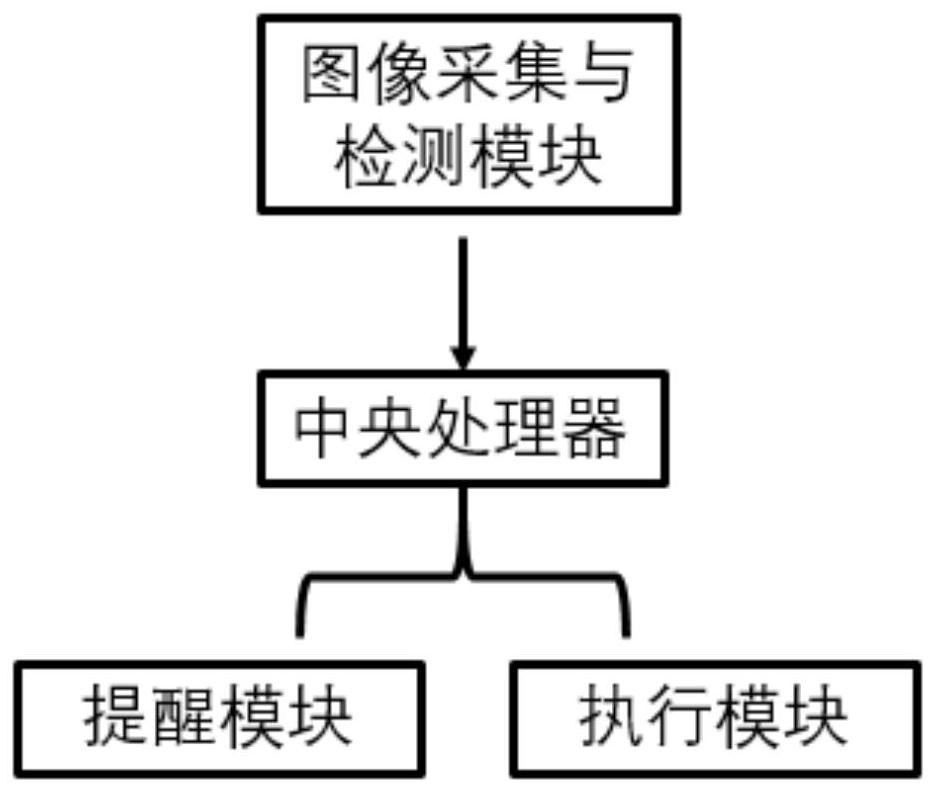

： 本发明是为了解决上述现有技术存在的问题而提供一种乘用车全自动行车辅助 驾驶系统及其方法，使行车辅助系统更灵活，实用性更强。 本发明采用如下技术方案：一种乘用车全自动行车辅助驾驶系统，包括图像采集 与监测模块、中央处理器、提醒模块和执行模块； 所述图像采集与监测模块包括摄像头图像采集模块、方向盘触感监测模块、CCD摄 像头以及用于将CCD摄像头采集的模拟信号转换为数字信号的模数转换器，图像采集与监 测模块还包括通过导线依次与中央处理器相连接的子控制器、车速传感器、转角传感器、纵 向测距传感器以动力系统及横向测距传感器； 所述中央处理器包括图像预处理模块、判断模块和控制器，图像预处理模块将CCD 摄像头采集到的动态变化图像进行颜色提取分析、灰度化处理，判断模块检测驾驶员行为 及方向盘触感检测驾驶员是否脱离方向盘，控制器通过车速传感器、转角传感器、纵向测距 传感器以及横向测距传感器监测车辆状态后向动力系统、动力电池系统发送车辆的运行状 态控制指令； 所述提醒模块监测车辆存在潜在碰撞危险时对驾驶者进行警告； 所述执行模块根据危险情况自动进入行车辅助驾驶系统。 本发明还采用如下技术方案：一种乘用车全自动行车辅助驾驶方法，步骤如下： 步骤一：图像采集与监测模块通过CCD摄像头检测驾驶员行为及方向盘触感监测 模块检测驾驶员是否脱离方向盘； 步骤二：若发现有危险行为，主动转向辅助驾驶系统提醒驾驶员并自动进入辅助 驾驶； 步骤三：如果车辆偏离当前车道，系统自动将车辆调整至车道中行驶并相对于车 3 CN 111572543 A 说　明　书 2/3 页 道保持直行，当驾驶员处于正常驾驶状态时，系统自动退出并提醒驾驶员。 进一步地，所述中央处理器在车速0-120km/h自动启动车道保持系统。 本发明具有如下有益效果： (1)、能够实现对驾驶员危险行为监管，如疲劳驾驶、打电话、双手离开方向盘等， 避免交通事故发生； (2)、能够在车速0-120km/h自动启动车道保持系统，配合ACC，实现高速巡航和拥 堵跟车，提升驾驶体验； (3)、能够在出现危险驾驶行为时，自动启动行车辅助系统，在可能发生危险的紧 急情况下对汽车的行驶状态进行自动介入，避免危险驾驶行为可能引发的恶劣后果； (4)、能够改善当前辅助系统的开启条件，提升驾驶员体验，降低事故风险，增加行 车安全系数； (5)、能够主动分析驾驶员驾驶行为，当出现危险行为时，无需人工介入，全程自动 介入，改善现有介入方式，使操作更简单。 附图说明： 图1为本发明乘用车全自动行车辅助驾驶系统示意图。 图2为本发明乘用车全自动行车辅助驾驶系统的逻辑图。
