技术摘要：
本发明涉及门体技术领域，提供一种推拉门组件及储物柜。推拉门组件，包括：门框；门体，滑动安装于所述门框，且在所述门体与所述门框之间设置有门封，所述门封连接气压调节部件；第一传感器，设置为基于感应到开门操作请求发送第一控制信号，所述第一控制信号用于控制  全部
背景技术：
冰箱是一种常用的家电，为了保证冰箱的密封性的同时方便冰箱门体的开启，在 冰箱上的开口处往往采用平开门体。 而具有平开门的冰箱对于某些特定空间并不适用。此外，对于对开门冰箱而言，由 于门体厚度和运动间隙等诸多原因，导致两扇门体中间需要预留一定的间隙，以免开门时 发生干涉，由此影响冰箱的美观。
技术实现要素：

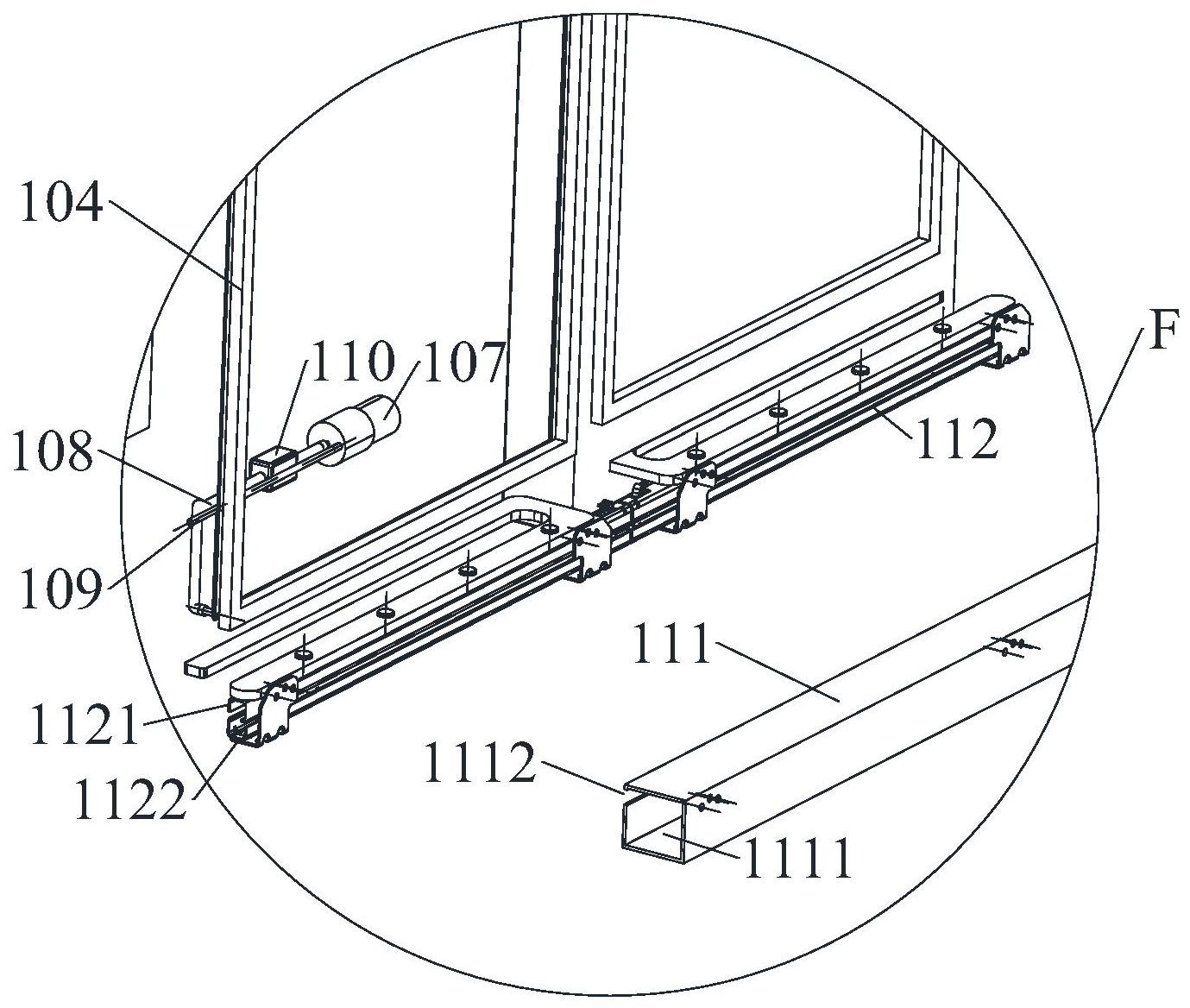

本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明提出一种推 拉门组件，其可保证门体的密封性、开启方便且可弥补平开门在空间适应性上的不足。 本发明还提出一种储物柜。 根据本发明第一方面实施例的一种推拉门组件，包括： 门框； 门体，滑动安装于所述门框，且在所述门体与所述门框之间设置有门封，所述门封 连接气压调节部件； 第一传感器，设置为基于感应到开门操作请求发送第一控制信号，所述第一控制 信号用于控制所述气压调节部件排出所述门封内的气体，以解除所述门封对所述门体和所 述门框之间的密封。 根据本发明实施例的推拉门组件，通过门封可以实现门体和门框之间的密封。并 且，在感应到开门操作请求的时候，门封可以实现自动排气，进而方便门体的开启。此外，由 于采用的为推拉门组件，进而可以适用于平开门不适用的空间。 根据本发明的一个实施例，还包括： 第二传感器，设置为基于所述门体的关门操作发送第二控制信号，所述第二控制 信号用于控制所述气压调节部件向所述门封充气，以密封所述门框与所述门体。 根据本发明的一个实施例，所述第二传感器安装于所述门框。 根据本发明的一个实施例，还包括： 把手，所述第一传感器固定于所述把手。 根据本发明的一个实施例，所述把手包括： 握持部，所述第一传感器安装于所述握持部朝向所述门体的一侧； 安装部，将所述握持部固定至所述门体。 根据本发明的一个实施例，所述气压调节部件包括： 气泵，设置为基于所述第一控制信号抽气； 第一管路，连通所述气泵和所述门封的充气口，在所述第一管路中设置有开关阀， 4 CN 111578606 A 说　明　书 2/7 页 所述开关阀设置为基于所述第一控制信号开启； 第二管路，第一端连通所述气泵； 所述门体上开设有排气通孔，所述第二管路的第二端连通所述排气通孔。 根据本发明的一个实施例，所述气压调节部件包括： 气泵，设置为基于所述第一控制信号抽气且基于所述第二控制信号充气； 第一管路，连通所述气泵和所述门封的充气口，在所述第一管路中设置有开关阀， 所述开关阀设置为基于所述第一控制信号或所述第二控制信号开启； 第二管路，第一端连通所述气泵； 所述门体上开设有排气通孔，所述第二管路的第二端连通所述排气通孔。 根据本发明的一个实施例，还包括： 安装架，固定于所述门框的横向边框，且沿着所述横向边框的长度方向延伸，在所 述安装架内部形成有容纳腔； 滑轨，安装于所述容纳腔中，所述滑轨具有固定部以及与所述固定部滑动连接的 滑动部，所述固定部与所述安装架固定连接，所述滑动部连接所述门体。 根据本发明的一个实施例，所述安装架朝向所述门体的一侧设置有避让条形孔； 所述滑动部通过连接件与所述门体的端部连接，所述连接件通过所述避让条形孔伸出至所 述容纳腔外部。 根据本发明的一个实施例，所述横向边框包括上边框和下边框，所述下边框靠近 所述门体的一侧形成有安装槽，所述上边框的上方和所述安装槽内均设有所述安装架。 根据本发明的一个实施例，所述门体包括相邻设置的第一门体和第二门体。 根据本发明的一个实施例，所述门封的形状与所述门框的形状相适配，所述门封 包括充气部以及用于将所述充气部固定至所述门体的卡接部。 根据本发明第二方面实施例的储物柜，包括上述推拉门组件。 根据本发明实施例的储物柜，其包括上述推拉门组件，因此具有上述推拉门组件 的技术效果，此处不再赘述。 根据本发明的一个实施例，所述储物柜为保鲜柜、冰箱或零售柜。 本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变 得明显，或通过本发明的实践了解到。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1是本发明实施例提供的具有推拉门组件的冰箱的示意性立体图； 图2是本发明实施例提供的具有推拉门组件的冰箱的示意性正视图； 图3是本发明实施例提供的具有推拉门组件的冰箱的示意性俯视图； 图4是其中一种情况下图2中A-A处的剖视示意图； 图5是图4中B处的局部放大示意图； 5 CN 111578606 A 说　明　书 3/7 页 图6是另外一种情况下图2中A-A处的剖视示意图； 图7是图6中C处的局部放大示意图； 图8是图2中D-D处的剖视示意图； 图9是本发明实施例提供的推拉门组件的爆炸示意图； 图10是图9中E处的局部放大示意图； 图11是图9中F处的局部放大示意图； 图12是图9中G处的局部放大示意图； 图13是图8中H处的局部放大示意图； 图14是图8中I处的局部放大示意图； 附图标记： 101：门框；102：门体；103：第一传感器；104：门封；1041：充气部；1042：卡接部； 105：第二传感器；106：把手；1061：握持部；1062：安装部；107：气泵；108：第一管路；109：第 二管路；110：开关阀；111：安装架；1111：容纳腔；1112：避让条形孔；112：滑轨；1121：活动 轨；1122：固定轨；113：连接件；1131：门体连接部；1132：滑轨连接部；1133：过渡连接部； 114：安装槽；115：排气通孔。
