技术摘要：
本申请涉及一种LED驱动模块还包含还驱动模块的LED发光电路，其中，LED模块包括：第一开关管，其输入端和输出端分别通过第二连接端口和第三连接端口接入由供电单元、LED灯珠、电感串联而成的串联支路；峰值检测与保持单元，与第一连接端口以获取输入电压，并延长其峰值  全部
背景技术：
LED照明因其环保、节省、发光效率高等诸多优点而得到广泛应用。在实际工作中， 将LED接入电网后，虽然大部分地区的电网波动范围均在±10％，电网相对稳定，而在某些 特定区域电网在特殊因素诱导下，输入电压却存在100％的超宽范围波动。当输入电压超过 正常值的100％以上时，必将带来LED驱动电路中的功率第一开关管的工作频率过高，从而 导致其开关损耗加剧，关键器件温度值极易超过额定值，损坏电路器件。
技术实现要素：

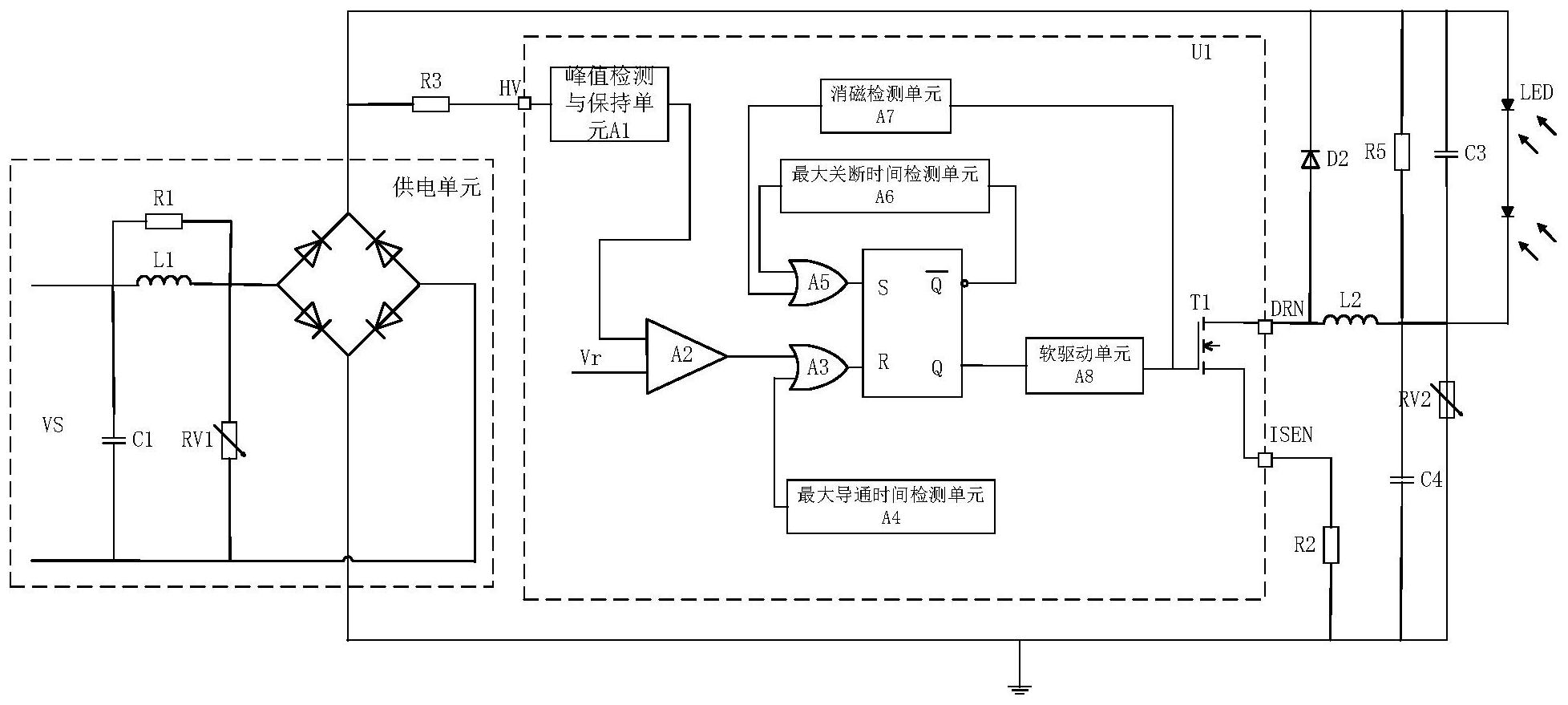

基于此，针对上述输入电压波动对LED影响较大的技术问题，本申请提出一种LED 驱动模块和LED发光电路。 为解决上述技术问题，本申请提出的第一种技术方案为： 一种LED驱动模块，所述LED驱动模块具有第一至第三连接端口，所述LED模块包 括： 第一开关管，所述第一开关管的输入端和输出端分别连接至第二连接端口和第三 连接端口，所述第二连接端口和所述第三连接端口之间用于接入由供电单元、LED灯珠、电 感串联而成的串联支路； 峰值检测与保持单元，所述峰值检测与保持单元的输入端连接至所述第一连接端 口，所述第一连接端口用于与所述供电单元连接以获取所述供电单元所提供的输入电压， 所述峰值检测与保持单元用于识别所述输入电压的峰值电压并延长所述峰值电压的保持 时间后输出； 迟滞比较器，具有第一输入端和第二输入端，所述第一输入端与所述峰值检测与 保持单元的输出端连接，所述第二输入端接入参考电压，所述迟滞比较器的输出端连接至 所述第一开关管的控制端，所述迟滞比较器具有下限阈值电压和上限阈值电压，当所述第 一输入端的电压超过所述上限阈值电压时，输出截止信号以关断所述第一开关管，当所述 第一输入端的电压超过所述下限阈值电压时，输出导通信号以开通所述第一开关管。 在其中一个实施例中，所述LED驱动模块还包括第一逻辑或门、最大导通时间检测 单元和RS触发器，所述迟滞比较器的输出端通过所述第一逻辑或门和所述RS触发器与所述 第一开关管的控制端连接，所述截止信号为高电平，所述导通信号为低电平，其中， 所述第一逻辑或门的输入端分别与所述迟滞比较器的输出端和所述最大导通时 间检测单元的输出端连接，所述最大导通时间检测单元用于检测所述第一开关管的持续导 通时间并当所述第一开关管的持续导通时间超过预设的导通时间上限时输出高电平； 所述RS触发器的复位端与所述第一逻辑或门的输出端连接，所述RS触发器的Q端 与所述第一开关管的控制端连接。 4 CN 111615234 A 说　明　书 2/6 页 在其中一个实施例中，所述RS触发器的复位端为R端，所述RS触发器的置位端为Q 端。 在其中一个实施例中，所述LED驱动模块还包括软驱动单元，所述软驱动单元连接 于所述RS触发器的Q端与所述第一开关管的控制端之间。 在其中一个实施例中，所述最大导通时间检测单元包括电压比较器和电压生成单 元，所述电压生成单元的输入端与所述RS触发器的Q非端连接，用于生成与所述第一开关管 导通时间呈正相关的导通电压信号，所述电压比较器的第一输入端接入基准电压信号，第 二输入端与所述电压生成单元的输出端连接，所述电压比较器的输出端作为所述最大导通 时间检测单元的输出端，所述电压比较器用于当所述导通电压信号超过所述基准电压信号 时，输出高电平，当所述导通电压信号未超过所述基准电压信号时，输出低电平。 在其中一个实施例中，所述电压生成单元包括第二开关管、电流源和第二电容，所 述第二开关管的控制端作为电压生成单元的输入端与所述RS触发器的Q非端连接，所述第 二开关管的输入端、所述第二电容的一端均与所述电流源的正极连接，所述第二开关管的 输出端、所述第二电容的另一端均与所述电流源的负极连接，所述电流源的正极作为所述 电压生成单元的输出端与所述电压比较器的第二输入端连接。 在其中一个实施例中，所述峰值检测与保持单元包括第一运放、第二运放、电阻 R11、电阻R12、电阻R13、电阻R14、电阻R15、第一电容、第一二极管和第二二极管，其中， 电阻R14和电阻R15串联于第一连接端口和地之间，第一运放的同相输入端连接至 电阻R14和电阻R15的连接端，第一运放的反相输入端通过电阻R11与第二运放的输出端连 接，第二二极管的阳极和阴极分别与第一运放的反相输入端和输出端连接，第一二极管的 阳极和阴极分别与第一运放的输出端和第二运放的同相输入端连接，第二运放的同相输入 端通过第一电容接地，电阻R13与第一电容并联，第二运放的反相输入端与第二运放的输出 端连接并通过电阻R12与第二运放的同相输入端连接，第二运放的输出端作为所述峰值检 测与保持单元的输出端。 在其中一个实施例中，所述迟滞比较器包括第三运放、电阻R21、电阻R22、电阻R23 和稳压二极管，其中， 电阻R23的一端与第三运放的反相输入端连接，另一端作为迟滞比较器的第一输 入端与所述峰值检测与保持单元的输出端连接，第三运放的同相输入端通过电阻R21接入 参考电压，且第三运放的同相输入端通过电阻R22与第三运放的输出端连接，第三运放的输 出端通过稳压二极管接地，且第三运放的输出端作为所述迟滞比较器的输出端。 在其中一个实施例中，所述第一开关管为N型MOS管。 为解决上述技术问题，本申请提出的第二种技术方案为： 一种LED发光电路，包括： 如上述的LED驱动模块；及 形成串联支路的供电单元、LED灯珠和电感，其中，所述串联支路连接于所述LED驱 动模块的第二连接端口和第三连接端口之间，所述第一连接端口与所述供电模块的正输出 端连接。 上述LED驱动模块和包含该驱动模块的LED发光电路，通过设置峰值检测与保持单 元和迟滞比较器，获取供电单元提供的输入电压，当输入电压超过上限阈值电压时，输出低 5 CN 111615234 A 说　明　书 3/6 页 电平以控制第一开关管关断，当输入电压降低并低于下限阈值电压时，输出高电平以控制 第一开关管导通，接通电路，由此可以避免输入电压过高而损坏电路。同时，迟滞比较器具 备双门限电平，抗干扰能力强，能够避免截至与再次导通电压门限相接近带来误触发的烦 恼。 附图说明 图1为一实施例的LED驱动模块各端口在LED发光电路的连接示意图； 图2为一实施例的LED驱动模块内部结构示意图； 图3a为一实施例的峰值检测与保持单元的电路图； 图3b为一实施例的峰值检测与保持单元的输入电压和输出电压的波形变化图； 图4为一实施例的迟滞比较器的电路图； 图5为一实施例的最大导通时间检测单元的结构示意图。
