一种建筑施工及高层施工多功能安全防护装置


技术摘要:
本发明公开了一种建筑施工及高层施工多功能安全防护装置,包括内立杆、外立杆、连接杆、踏板以及安全网,内立杆的数量为若干根,每上下相邻两根内立杆之间的右侧均固定设置有内横杆,内横杆的底部开设有第一滑槽,内横杆右侧面的中部开设有第一通孔,每上下相邻两根内  全部
背景技术:
众所周知,在建筑施工过程中,通常在建筑物外围搭建悬挑脚手架,加强施工安 全,避免建筑物料滑落伤及人员。 当施工人员在悬挑脚手架上行走或施工时,需要系上安全绳,同时安全绳的挂钩 需扣在钢管,所以在施工人员进行行走或移动施工时,由于安全绳的长度有限,需要不停的 更换挂钩的搭扣位置,非常影响施工人员的行走和施工效率,并且悬架脚手架上的安全网 固定较为麻烦,为此我们提出了一种建筑施工及高层施工多功能安全防护装置,以解决上 述提出的技术问题。
技术实现要素:

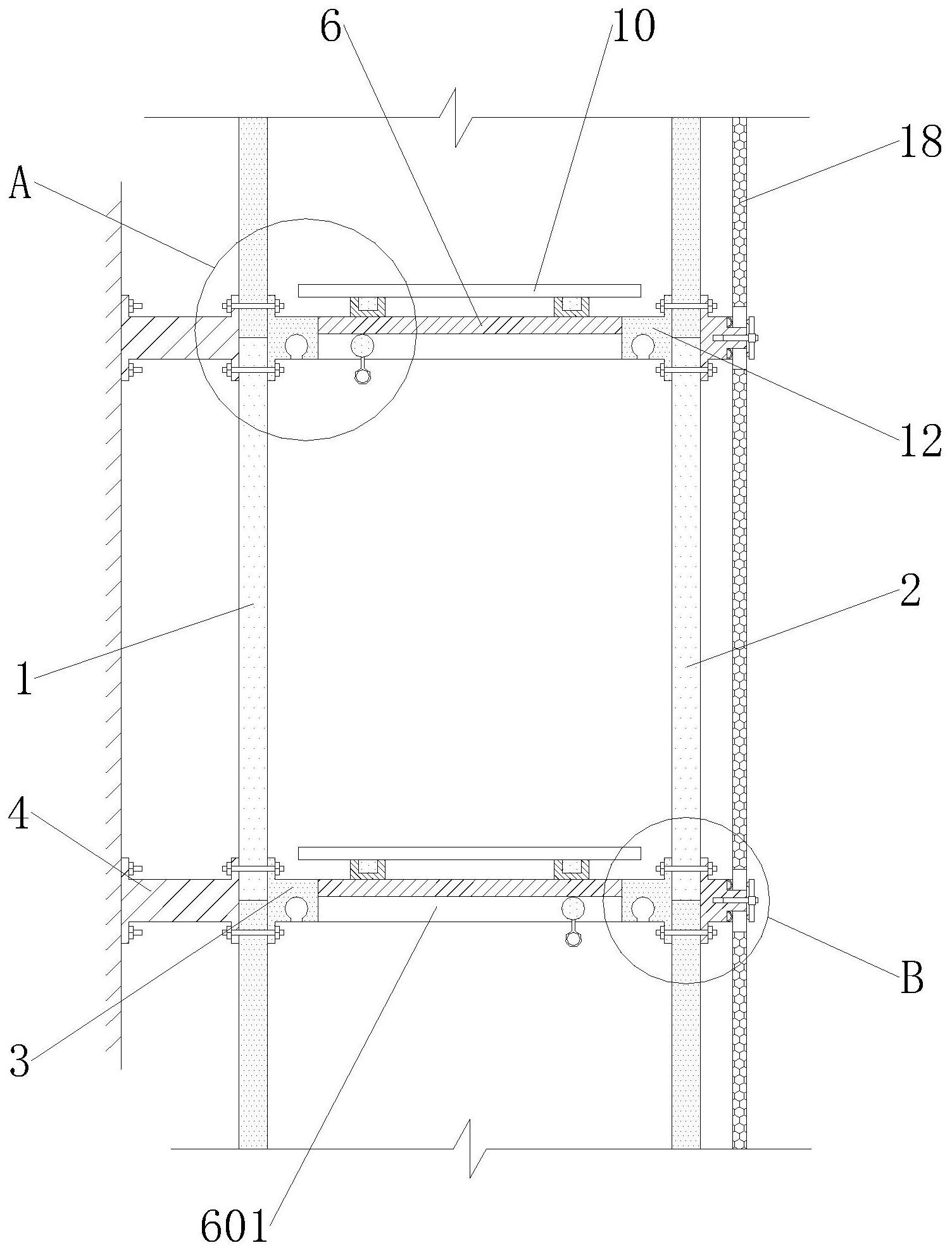

本发明提供了一种建筑施工及高层施工多功能安全防护装置以解决上述背景技 术提出的不停的更换挂钩的搭扣位置,非常影响施工人员的行走和施工效率,并且悬架脚 手架上的安全网固定较为麻烦的问题。 为了实现上述目的,本发明采用如下技术方案: 一种建筑施工及高层施工多功能安全防护装置,包括内立杆、外立杆、连接杆、踏 板以及安全网,所述内立杆的数量为若干根,每上下相邻两根所述内立杆之间的右侧均固 定设置有内横杆,所述内横杆的底部开设有第一滑槽,所述内横杆右侧面的中部开设有第 一通孔,每上下相邻两根所述内立杆之间的左侧均固定设置有工字钢,所述工字钢与内横 杆之间穿插有第一双头螺栓,所述外立杆位于内立杆的右方且数量为若干根,每上下相邻 两根所述外立杆之间的左侧均固定设置有外横杆,所述外横杆的底部开设有第二滑槽,所 述外横杆左侧面的中部开设有第二通孔,每上下相邻两根外立杆之间的右侧均固定设置有 安全网底座,所述安全网底座与外横杆之间穿插有第二双头螺栓,所述安全网底座右侧面 的正中央开设有螺纹盲孔,所述螺纹盲孔的右端螺纹连接有丝杠,所述丝杠的右端延伸出 螺纹盲孔,所述丝杠的右端焊接有锁紧片,所述安全网底座右侧面的上下两端均开设有安 装台阶,所述安装台阶的左侧面焊接有弹簧片,所述连接杆通过螺栓连接在内横杆与外横 杆之间,所述连接杆的底部开设有连接滑槽,所述连接滑槽的内部滑动连接有圆球,所述圆 球的底部焊接有圆环,所述圆环位于连接滑槽的下方,所述连接杆上表面的左右两端均焊 接有连接块,所述连接块的上表面开设有卡槽,所述踏板位于连接杆的正上方,所述踏板底 部的四个边角处焊接有卡块,所述卡块与卡槽卡接,所述安全网固定设置在上下相邻两个 安全网底座之间,并且所述安全网的上下两端均嵌入相邻两个安全网底座之间的安装台阶 中。 进一步的,所述第一滑槽的前后两端均为开口结构,并且所述第一通孔与第一滑 4 CN 111576901 A 说 明 书 2/4 页 槽的内部相通,而且第一通孔的底部为开口结构。 进一步的,所述第二滑槽的前后两端均为开口结构,并且所述第二通孔与第二滑 槽的内部相通,而且第二通孔的底部为开口结构。 进一步的,所述连接滑槽的左右两端均为开口结构,并且连接滑槽的左端与第一 通孔相通,而连接滑槽的右端与第二通孔相通。 进一步的,所述第一双头螺栓贯穿过外立杆,而所述第二双头螺栓贯穿过外立杆。 进一步的,每上下相邻的两根所述内立杆为一组配合使用,并且所述内横杆的前 后两端固定设置在前后两组内立杆之间。 进一步的,每上下相邻的两根所述外立杆为一组配合使用,并且所述外横杆的前 后两端固定设置在前后两组外立杆之间。 进一步的,所述安全网嵌入安装台阶的一端位于弹簧片与锁紧片之间。 进一步的,所述弹簧片由弹簧钢制成,并且弹簧片为外凸的半圆弧形。 与现有技术相比,本发明实现的有益效果: 1、本发明通过内横杆、外横杆、连接杆与圆球的配合设置,圆球底部的圆环可以与 安全绳的挂钩相扣,而圆球又能在内横杆和外横杆中的第一滑槽、第二滑槽内进行滑动,而 连接杆的连接滑槽又能将第一滑槽和第二滑槽进行连通,所以当施工人员进行行走时,安 全绳的能够拉动圆球在第一滑槽、第二滑槽或连接槽内进行滑动,以此可以省去人工手动 更换安全绳挂扣位置的麻烦,这样在安全绳长度不够的情况下,安全绳也能够同步跟随施 工人员进行移动。 2、本发明通过安全网底座与安全网的配合设置,将安全网的上下两端分别嵌入上 下相邻的两个安全网底座中的安装台阶中,之后拧动丝杠并将锁紧片抵靠住安全网,便可 快速将安全网安装在安全网底座上,安装速度快,效率高。 附图说明 图1为本发明的结构示意图。 图2为本发明图1的A处局部放大示意图。 图3为本发明图1的B处局部放大示意图。 图4为本发明内立杆与内横杆的连接结构示意图。 图5为本发明外立杆与外横杆的连接结构示意图。 图6为本发明安全网底座的结构示意图。 图7为本发明连接杆的结构示意图。 图8为本发明踏板的结构示意图。 图9为本发明安全网拼接后的结构示意图。 图1-9中:1-内立杆,2-外立杆,3-内横杆,301-第一滑槽,302-第一通孔,4-工字 钢,5-第一双头螺栓,6-连接杆,601-连接滑槽,7-圆球,8-圆环,9-连接块,901-卡槽,10-踏 板,11-卡块,12-外横杆,1201-第二滑槽,1202-第二通孔,13-安全网底座,1301-螺纹盲孔, 1302-安装台阶,14-第二双头螺栓,15-丝杠,16-锁紧片,17-弹簧片,18-安全网。 5 CN 111576901 A 说 明 书 3/4 页
