技术摘要：
本发明涉及医疗器械技术领域，具体为胸外科护理用辅助换药装置。包括床体，所述床体包括旋转床板、手臂托架和辅助装置；所述旋转床板包括第一旋转板、第二旋转板及其第一控制机构；所述手臂托架包括手臂控制机构和限位机构；所述辅助装置包括药品放置台、废物收集桶及  全部
背景技术：
当胸外科的病人完成开胸手术后需要在病床上进行修养，并且开胸手术的刀口往 往特别大，特别是在侧肋间手术位进行的手术刀口往往长达数十厘米；因此在给病人换药 也成医护人员的一大问题，在现代医疗护理中，往往需要多名医护人员一块对患者进行护 理换药操作，需要有医护人员将患者手臂支撑起来，还需要端医用托盘等，不仅麻烦而且费 时费力；同时，在对胸外科病人换药护理时，病人不便自己翻身，当医护人员对患者进行辅 助翻身时，容易拉扯到手术刀口，一旦拉扯到手术刀口不但会给患者带来痛苦，而且让手术 刀口得不到有效回复，另一方面在对患者换药过程中，尤其是侧肋间刀口时，需要将患者手 臂进行支撑，然后患者可能会因为疼痛难忍而对手臂失控，而现有技术中并没有手臂支撑 托架，另外，在换药过程中因为刀口比较长，可能换药时间比较长，可能会导致患者手臂麻 木，给医护人员换药时增加了许多麻烦。
技术实现要素：

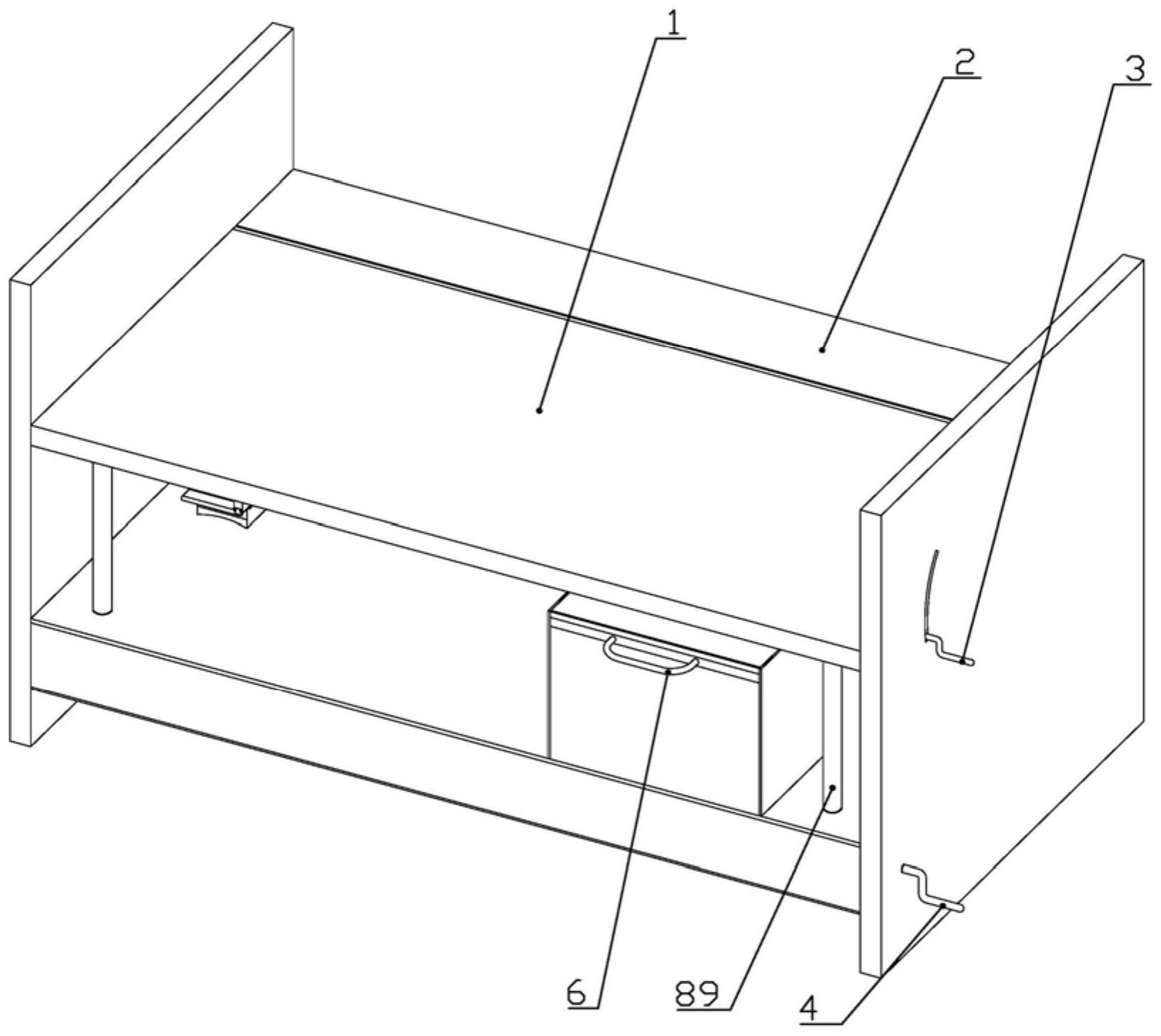

为解决上述问题，本发明提供了一种胸外科护理用辅助换药装置；有效解决了胸 外科患者在护理换药过程中翻身、手臂支撑和手臂麻木等问题。 为实现上述目的，本发明提供了如下技术方案：胸外科护理用辅助换药装置，包括 床体，所述床体包括支撑架和与支撑架连接的床板，所述床板包括第一旋转板和第二固定 板；所述支撑架上固接有支撑板，所述支撑板上固接有壳体，所述壳体内滑动连接有药品放 置台；所述壳体内设置有与药品放置台相配合的动力传动机构；所述动力传动机构包括第 一动力传动机构、第二动力传动机构和第三动力传动机构；所述第一旋转板上设置有手臂 托架，所述手臂托架包括第一旋转板上转动连接的螺纹杆，所述螺纹杆上螺接有与第一滑 条滑动连接的第二滑条，所述第二滑条上转动连接有手臂托架，所述手臂托架上连接有按 摩机构和定位机构。 与现有技术相比，本发明的增益效果是： 1、本发明构思新颖、机构巧妙；翻身床板、手臂托架和按摩装置等设置不仅解决了 医护人员在对患者护理换药难的问题，也降低了患者换药过程中因为伤口被拉扯的痛苦。 2、本发明功能全面，不仅有手臂托架等还设置有药品放置台和废物收集桶等，极 大方便了医护人员对患者进行换药护理，实现了一个护理人员可对患者上药的目的，降低 了医护人员的工作压力。 附图说明 图1为本发明立体图 图2为本发明床板立体图 5 CN 111588563 A 说　明　书 2/7 页 图3为本发明升降机构立体图 图4为本发明升降螺杆与螺杆套筒剖切图 图5为本发明壳体立体图 图6为本发明动力传动机构总立体图 图7为本发明第一、二动力传动机构部分立体图 图8为本发明第三动力传动机构立体图 图9为本发明活动门板机构立体图 图10为本发明第一动力传动机构立体图 图11为本发明第一旋转板背面立体图 图12为本发明旋转机构剖切图 图13为本发明手臂托架旋转机构立体图 图14为本发明手臂托架机构立体图 图15为本发明手臂托架内部机构立体图 图16为本发明按摩机构立体图 图17为本发明按摩机构部分立体图 图18为本发明定位机构立体图 图19为本发明万向节立体图 图中：1、第一旋转板，2、第二固定板，3、第一旋转柄，4、第二旋转柄，5、升降螺杆， 6、拉柄，7、第一主动锥齿轮，8、第一从动锥齿轮，9、废物收集桶，10、药品放置台，11、第一主 动齿轮，12、第一主动带轮槽，13、第一从动带轮槽，14、第一蜗杆，15、第一蜗轮，16、万向节， 17、第二传动齿轮，18、第二主动齿轮，19、第二主动锥齿轮，20、第二从动锥齿轮，21、第二主 动带轮槽，22、第三从动带轮槽，23、第二从动带轮槽，24、第三从动锥齿轮，25、第一传动齿 轮，26、活动滑板，27、第一主动连杆，28、第一从动连杆，29、第二从动连杆，30、第三从动连 杆，31、活动门板，32、活动滑条，33、螺纹杆，34、第一滑条，35、第二滑条，36、第四活动齿条， 37、第一旋转连杆，38、气囊，39、气腔，40、气动活塞，41、第一功能连杆，42、第二功能连杆， 43、第二旋转连杆，44、偏心轮，45、组合连杆，46、多方连接块，47、第一传动连杆，48、直角连 杆，49、支撑板，50、第一活动板，51、第二活动板，53、第一控制连杆，89、螺杆套筒，90、U形连 杆，91、双面齿条，92、第三活动齿条，93、第二活动齿条，94、第一活动齿条，95、臂托板，96、 上固定连杆，98、第三主动锥齿轮，99、第三主动带轮槽
