技术摘要：
本发明公开了一种8根导线并绕连续式绕组的换位方法，其能够实现8根导线并联绕组中的8根导线完全换位，因每根导线缠绕在相同线位中的次数相同，所以8根导线的总长度相等，使得导线的电阻相等。同时，经过8根导线的漏磁通相等，因而每根导线的感应漏磁电动势相等。进而使  全部
背景技术：
在大容量油浸式变压器绕组结构设计中，连续式绕组是最常用的绕组形式。众所 周知，1根导线或2根导线并绕绕制的连续式绕组按传统标准换位法进行的换位是完全换 位，无循环电流，是连续式绕组的基本结构形式。但8根导线并绕时，按传统标准换位法进行 的换位是不完全换位，绕制的绕组将会产生环流，增大变压器的负载损耗，增加变压器的制 造成本。 因此，如何在8根导线并联时，实现完全换位是本领域技术人员急需解决的技术问 题。
技术实现要素：

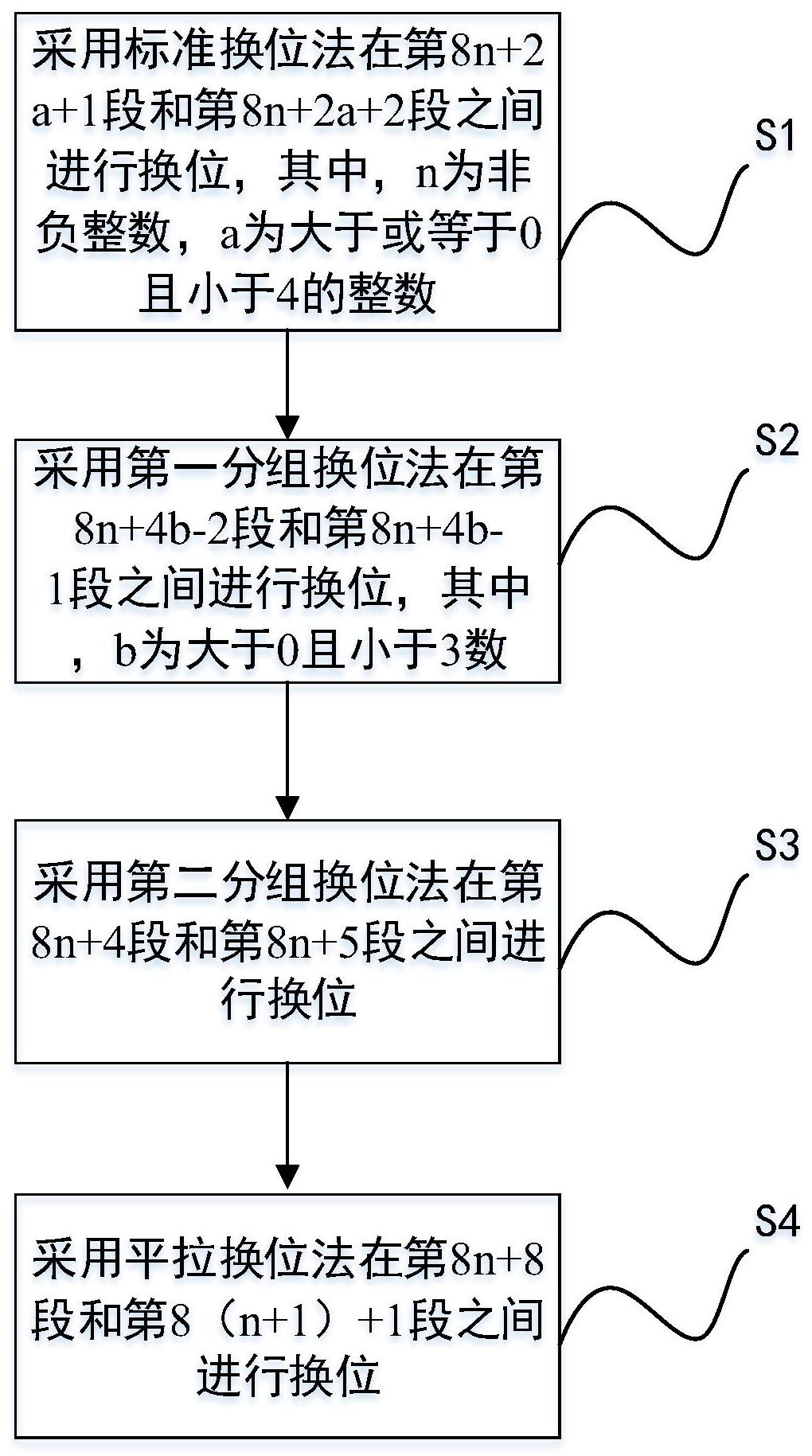

本发明的目的是提供一种8根导线并绕连续式绕组的换位方法，其通过第一分组 换位法、第二分组换位法以及标准换位法相结合实现了8根导线并绕的完全换位。 为实现上述目的，本发明提供一种8根导线并绕连续式绕组的换位方法，包括： 采用标准换位法在第8n 2a 1段和第8n 2a 2段之间进行换位，其中，n为非负整 数，a为大于或等于0且小于4的整数； 采用第一分组换位法在第8n 4b-2段和第8n 4b-1段之间进行换位，所述第一分组 换位法将所述第8n 4b-2段中的导线分为4个导线组，所述导线组中导线位置不变，所述导 线组之间进行换位，其中，b为大于0且小于3数； 采用第二分组换位法在第8n 4段和第8n 5段之间进行换位，所述第一分组换位法 将所述第8n 4b-2段中的导线分为2个导线组，所述导线组中导线位置不变，所述导线组之 间进行换位； 采用平拉换位法在第8n 8段和第8(n 1) 1段之间进行换位。 优选地，所述采用标准换位法在第8n 2a 1段和第8n 2a 2段之间进行换位，包括： 将前一段第i线位中的导线换位至后一段的第9-i线位，其中，i为大于0且小于9的 整数。 优选地，所述采用第一分组换位法在第8n 4b-2段和第8n 4b-1段之间进行换位， 包括： 将前一段的第1线位中的导线换位至后一段的第7线位； 将前一段的第2线位中的导线换位至后一段的第8线位； 将前一段的第3线位中的导线换位至后一段的第5线位； 将前一段的第4线位中的导线换位至后一段的第6线位； 将前一段的第5线位中的导线换位至后一段的第3线位； 4 CN 111584229 A 说　明　书 2/5 页 将前一段的第6线位中的导线换位至后一段的第4线位； 将前一段的第7线位中的导线换位至后一段的第1线位； 将前一段的第8线位中的导线换位至后一段的第2线位。 优选地，所述采用第二分组换位法在第8n 4段和第8n 5段之间进行换位，包括： 将前一段的第1线位中的导线换位至后一段的第5线位； 将前一段的第2线位中的导线换位至后一段的第6线位； 将前一段的第3线位中的导线换位至后一段的第7线位； 将前一段的第4线位中的导线换位至后一段的第8线位； 将前一段的第5线位中的导线换位至后一段的第1线位； 将前一段的第6线位中的导线换位至后一段的第2线位； 将前一段的第7线位中的导线换位至后一段的第3线位； 将前一段的第8线位中的导线换位至后一段的第4线位。 优选地，所述采用平拉换位法在第8n 8段和第8(n 1) 1段之间进行换位，包括： 将前一段的第1线位中的导线换位至后一段的第1线位； 将前一段的第2线位中的导线换位至后一段的第2线位； 将前一段的第3线位中的导线换位至后一段的第3线位； 将前一段的第4线位中的导线换位至后一段的第4线位； 将前一段的第5线位中的导线换位至后一段的第5线位； 将前一段的第6线位中的导线换位至后一段的第6线位； 将前一段的第7线位中的导线换位至后一段的第7线位； 将前一段的第8线位中的导线换位至后一段的第8线位。 优选地，所述绕组的总段数为8正整数倍。 优选地，采用标准换位法在第8n 2a 1段和第8n 2a 2段之间进行换位前，还包括： 将第一导线设置在第1段的第1线位中； 将第二导线设置在第1段的第2线位中； 将第三导线设置在第1段的第3线位中； 将第四导线设置在第1段的第4线位中； 将第五导线设置在第1段的第5线位中； 将第六导线设置在第1段的第6线位中； 将第七导线设置在第1段的第7线位中； 将第八导线设置在第1段的第8线位中。 上述技术方案具有以下有益效果： 本发明所提供的换位方法能够实现8根导线并联绕组中的8根导线完全换位，因每 根导线缠绕在相同线位中的次数相同，所以8根导线的总长度相等，使得导线的电阻相等。 同时，经过8根导线的漏磁通相等，因而每根导线的感应漏磁电动势相等。进而使得8根导线 的端电压相等，避免了导线之间产生循环电流，降低了变压器的负载损耗。 另外，本申请中绕组的面位采用分组换位、底位采用标准换位能够使绕组的工艺 性较好，便于加工，同时能够降低绕组内部发生股内短路的风险。 5 CN 111584229 A 说　明　书 3/5 页 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 提供的附图获得其他的附图。 图1为本发明所提供的8根导线并绕连续式绕组的换位方法的流程图； 图2为8根导线换位的示意图。
