技术摘要：
本发明涉及DSRC射频通信领域，尤其是一种提高DSRC射频通信效率的控制电路及其控制方法，包括:LC振荡模块用于DSRC电路产生高频正弦波信号，通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大，从而最终输出一个幅值跟频率比较稳定的信号；整形放大模块用于将  全部
背景技术：
随着汽车各种功能集成化、多样化的发展,对于车内信息传输、通讯网络的要求也 逐渐提高；而通过传统的物理连接,显然无法实现车辆所有部件的入网；因此，车载无线通 讯技术便成了行之有效的解决方案；车载无线通讯技术是将汽车技术、电子技术、计算机技 术、无线通讯技术紧密结合,整合各种不同的应用系统而产生的一种新型技术。 车载无线通讯技术是将汽车技术、电子技术、计算机技术、无线通讯  技术紧密结 合,  整合各种不同的应用系统而产生的一种新型技术,  主要实现汽车状况时检测、车内  无线移动办公、GPS全球位、汽车行驶导航、车辆指挥调度、环境数据采集、车内娱乐等功能。 现有技术中的DSRC射频通信在工作中，信号频率不稳定，频率波形上下波动非常 大，且电路内部的振荡信号会不断被消耗，从而输出的幅值跟频率差距很大，从而设备工作 不稳定，且在传输中，信号的基带频谱无法实现一对多的工作方式，从而降低工作效率。
技术实现要素：

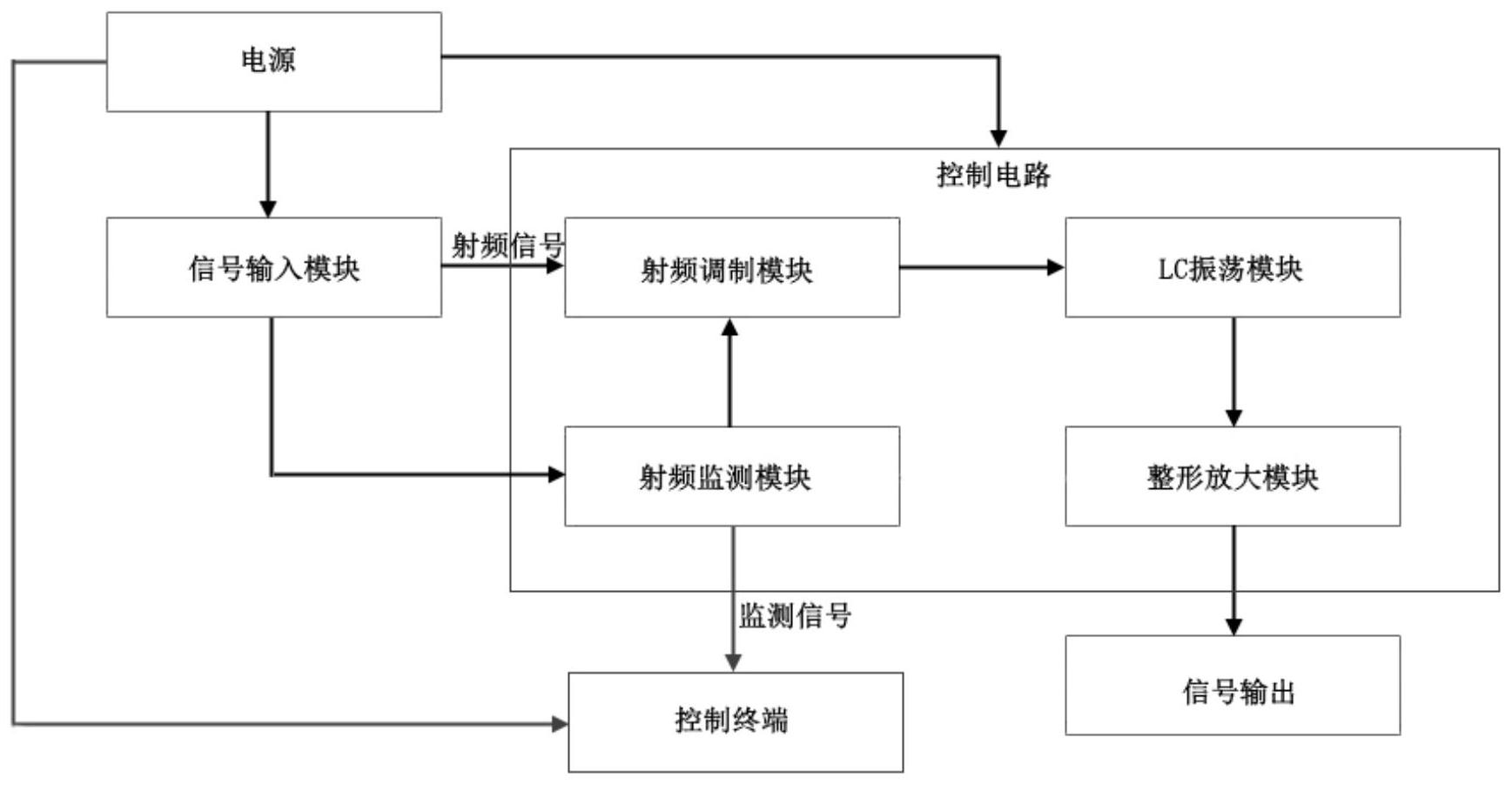

发明目的：提供一种提高DSRC射频通信效率的控制电路及其控制方法，以解决上 述问题。 技术方案：一种提高DSRC射频通信效率的控制电路，包括：   LC振荡模块用于DSRC电路产生高频正弦波信号，通过各种信号反馈方法使得这个不 断被消耗的振荡信号被反馈放大，从而最终输出一个比较稳定的信号； 整形放大模块用于将DSRC射频通信信号整形放大，从而变换成同频方波信号，从而使 输出信号更加稳定； 信号输入模块用于将DSRC射频通信输入； 射频调制模块用于把基带信号的频谱输送到较高的载波频率上，同时多个基带信号可 以输送至多个不同的载波频率上，从而实现多路复用，从而提高传输效率； 射频监测模块用于观察输出的射频信号，从而可以保证DSRC射频通信信号的频率稳 定。 在一个实施例中，LC振荡模块包括：变压器TR2、电容C7、电阻R16、三极管Q6、电容 C8、电阻R14、电容C9、电阻R15；其中，所述变压器TR2的正极输出端同时与所述电容C7的一 端和所述电阻R16的一端连接，所述变压器TR2的负极输出端同时与所述电容C7的另一端和 所述三极管Q6的集电极连接，所述三极管Q6的基极同时与所述电阻R16的另一端、所述电容 C8的一端和所述电阻R15的一端连接，所述三极管Q6的发射极同时与所述电阻R14的一端和 所述电容C9的一端连接，所述电阻R14的另一端同时与所述电容C9的一端和所述电阻R15的 另一端连接。 6 CN 111555762 A 说　明　书 2/9 页 在一个实施例中，整形放大模块包括:二极管D7、二极管D8、反相器U3、电容C10、电 阻R17、二极管D9、电阻R18、反相器U4、反相器U5、反相器U6、电阻R19、LED二极管D10、电阻 R20、可调电阻RV2、电阻R22、电阻R21、二极管D11、电阻R23、三极管Q7、电容C12、电容C11、放 大器U7、放大器U8；其中，所述反相器U3的1号引脚同时与所述二极管D7的正极和所述二极 管D8的负极连接且输入，所述反相器U3的2号引脚与所述电容C10的一端连接，所述电容C10 的另一端同时与所述电阻R17的一端、所述电阻R18的一端和所述二极管D9的负极连接，所 述反相器U4的1号引脚与所述电阻R18的一端连接，所述反相器U4的2号引脚同时与所述反 相器U5的1号引脚和所述反相器U6的1号引脚连接，所述反相器U5的2号引脚与所述电阻R19 的一端连接，所述电阻R19的另一端与所述LED二极管D10的正极连接，所述LED二极管D10的 负极接地，所述反相器U6的2号引脚与所述电阻R20的一端连接，所述电阻R20的另一端与所 述可调电阻RV2的一端连接，所述放大器U7的2号引脚同时与所述可调电阻RV2的另一端、控 制端和所述电阻R22的一端连接，所述放大器U7的1号引脚同时与所述二极管D11的正极和 所述电阻R22的另一端连接，所述放大器U7的3号引脚同时与所述放大器U8的3号引脚与所 述电阻R21的一端连接，所述电阻R21的另一端接地，所述放大器U7的8号引脚与诉讼放大器 U8的8号引脚连接，  所述放大器U8的2号引脚同时与所述电阻R23的一端和二极管D11的负 极连接，所述放大器U8的1号引脚同时与所述三极管Q7的基极和所述电阻R23的另一端连 接，所述放大器U7的4号引脚同时与所述放大器U8的4号引脚和所述三极管Q7的集电极连 接，所述三极管Q7的发射极同时与所述电容C11的一端和所述电容C12的一端连接，所述电 容C12的另一端与所述电容C11的另一端连接、且所述电容C12的另一端输出，所述电容C11 的另一端接地。 在一个实施例中，射频调制模块包括：电阻R24、极性电容C13、电阻R25、电容C15、 电阻R26、极性电容C14、可调电容VC1、电感L1、三极管Q8、二极管D12、可调电阻RV3、电阻 R27、电容C16、电阻R25、可调电容VC2；其中，所述电阻R26的一端同时与所述极性电容C13的 一端、所述电阻R24的一端和所述极性电容C14的一端连接，所述电阻R26的另一端同时与所 述电阻R25的一端、所述电容C15的一端和所述三极管Q8的基极连接，所述电阻R25的另一端 与所述电容C15的另一端连接，所述三极管Q8的集电极同时与所述可调电容VC1的一端和所 述电感L1的一端连接，所述三极管Q8的发射极同时与所述二极管D12的正极、所述电感L1的 另一端和所述可调电容VC1的另一端连接，所述可调电容VC1的另一端与所述电容C14的一 端连接，所述电阻R24的另一端接信号输入端，所述极性电容C13的另一端接地，所述极性电 容C14的另一端接地，所述二极管D12的负极同时与所述电容C16的一端和所述电阻R27的一 端连接，所述电容C16的另一端同时与所述电阻R28的一端和所述可调电容VC2的一端连接， 所述电阻R28的另一端与所述可调电阻RV3的一端和控制端连接且接地，所述电阻R27的另 一端与所述可调电阻RV3的另一端连接。 在一个实施例中，射频监测模块包括：光电耦合器U2、二极管D3、电容C4、三极管 Q3、按钮、开关SW1、电容C3、电阻R9、二极管D2、电阻R13、电容C5、电阻R12、电阻R11、二极管 D6、电容C6、三极管Q5、二极管D5、电阻R10、二极管D4、三极管Q4；其中，所述光电耦合器U2的 输入端与所述按钮连接，所述光电耦合器U2的6号引脚同时与所述二极管D3的负极和所述 电容C4的一端连接，所述光电耦合器U2的4号引脚同时与所述二极管D3的正极、所述三极管 Q3的发射极、所述二极管D4的正极和所述三极管Q4的发射极连接，所述三极管Q3的集电极 7 CN 111555762 A 说　明　书 3/9 页 同时与所述电容C4的另一端、所述电阻R9的一端和所述二极管D2的负极连接，所述二极管 D2的正极同时与所述电阻R13的一端和所述电容C5的一端连接，所述三极管Q4的基极同时 与所述二极管D4的负极和所述电容C5的另一端连接，所述三极管Q5的集电极同时与所述电 阻R12的一端、所述二极管D6的正极和所述电容C6的一端连接，所述三极管Q3的基极同时与 所述电阻R10的一端、所述二极管D5的正极和所述三极管Q5的发射极连接，所述三极管Q5的 基极同时与所述电容C6的另一端、所述二极管D5的负极和所述电阻R10的另一端连接，所述 三极管Q4的集电极同时与所述二极管D6的负极和所述电阻R11的一端连接，所述开关SW1的 一端与电源连接，所述开关SW1的另一端同时与所述电容C3的一端、所述电阻R9的另一端、 所述电阻R13的另一端、所述电阻R12的另一端和所述电阻R11的另一端连接，所述电容C3的 另一端输入工作电压。 在一个实施例中，信号输入模块包括：变压器TR1、电阻R1、电阻R2、三极管Q1、电阻 R3、电容C1、电阻R4、电阻R5、电阻R6、三极管Q2、电阻R7、二极管D1、电压比较器U1、可调电阻 RV1、电阻R8、电容C2；其中，所述三极管Q1的基极同时与所述电阻R1的一端和所述电阻R2的 一端连接，所述三极管Q1的发射极同时与所述电阻R3的一端和所述三极管Q2的集电极连 接，所述三极管Q1的集电极同时与所述变压器TR1的正极输出端、所述电阻R4的一端、所述 电阻R7的一端和所述电容C1的一端连接，所述三极管Q2的基极同时与所述电阻R5的一端  、 所述电阻R6的一端和所述电阻R4的另一端连接，所述三极管Q2的集电极同时与所述电阻R6 的另一端、所述二极管D1的正极、所述电容C1的另一端、所述电阻R2的另一端和所述变压器 TR1的负极输出端连接且接地，所述电压比较器U1的2号引脚同时与所述电阻R7的另一端和 所述二极管D1的负极连接，所述电压比较器U1的3号引脚与所述可调电阻RV1的控制端连 接，所述电压比较器U1的4号引脚、6号引脚同时与所述电容C2的一端和所述可调电阻RV1的 一端连接，所述电压比较器U1的1号引脚、7号引脚同时与所述电容C2的另一端和所电阻R8 的一端连接，所述电压比较器U1的5号引脚、8号引脚同时与所述电阻R8的另一端、所述电阻 R5的另一端、所述电阻R3的另一端和所述电阻R1的另一端连接，所述变压器TR1的另一端输 入电源；电压比较器U1的型号为LM311。 一种提高DSRC射频通信效率的控制电路的控制方法，控制方法如下： 当DSRC射频通信产生输入电路，信号通过进行调制输送到较高的载波频率、且将信号 进行监测，具体步骤如下： 步骤1、信号调制模块进行工作，信号通过电阻R24输入模块，电阻R24配合电阻R26、电 阻R25、极性电容C13、以及三极管Q8的基极组成信号跟随器，通过将交流电流放大，以提高 整个放大电路的带负载能力，同时减少电路间直接相连所带来的影响，起缓冲作用，极性电 容C14起到耦合作用；同时可调电容VC1配合电感L1组成振荡电路，三极管Q8的集电极将射 频信号进行振荡，此时，二极管D1导通，进行信号输入，二极管D1为隔离二极管，且电路中极 性电容C13与电容C16用于谐振，可以改变信号的耦合度，可调电容VC2为高频滤波电容，L1 是振荡线圈，用以提高载成振荡频率的稳定度；信号经电阻R27、可调电阻RV3和电阻R28输 入，且通过低通滤波电路滤波后与载波信号混合，从而实现射频信号调制； 步骤2、信号在进行输入时，同时也输入至射频监测模块进行监测，按下开关SW1，电路 进行工作，工作电压输入电路，同时电容C3进行滤波，按下按钮，光电耦合器U2进行工作，同 时光电耦合器U2配合多谐低频振荡电路进行自动循环监视，其中，三极管Q3配合三极管Q4、 8 CN 111555762 A 说　明　书 4/9 页 三极管Q5、二极管D5和电容C6组成多谐低频振荡电路，信号通过电阻R9与电阻R13进行分压 输入多谐低频振荡电路，电阻R12与电阻R11进行分压，同时此时三极管Q5集电极得电，从而 三极管Q3的基极得电，二极管D5导通，从而三极管Q4进行监测，从而通过二极管D3与二极管 D2进行反馈，从而推动光电耦合器U2进行工作，同时监测信号会传输至控制终端进行储备； 此外调节三极管Q3的集电极输出频率宽度，从而可以减小监测的工作时间。 在一个实施例中，射频通信信号通过调制后通过LC振荡模块进行振荡信号被反馈 放大，从而最终输出一个幅值跟频率比较稳定的信号；具体步骤如下： 步骤3、三极管Q6为放大电路，变压器TR2的输出端配合电容C7组成谐振电路，发生谐振 时阻抗最大，其它情况阻抗最小；电阻R15和电阻R16是基极偏置电阻，保证三极管Q6工作在 放大区，电容C8为信号输入耦合电容，电阻R14为直流负反馈电阻，用来稳定三极管Q6的静 态工作点，减小信号失真输出，电容C9为旁路电容，用来提高信号增益，变压器TR2的输入端 为信号反馈端； 通过步骤3，进一步得到： 步骤4、当直流电源电路时，电流通过电阻R15和电阻R16进行分压，从而为三极管Q6的 基极提高合适的工作电压，三极管Q6开始工作在放大状态，于此同时作为三极管Q6负载的 变压器TR2开始工作，且通电瞬间电流是由小逐渐变大直到达到稳定后才不会改变，电压随 之也会改变，从而变压器TR2通过电容C8反送回输入端，使得信号不断被放大输出，但信号 达到谐振频率时，变压器TR2会有很大电流输入三极管Q6的集电极，从而输出电压很小；且  变压器TR2再次产生信号输出至输入端，直到信号频率达到了谐振频率时，从而完成振荡工 作。 在一个实施例中，通过完成射频通信信号频率调制与振荡后，利用整形放大模块 进行输出，具体步骤如下： 步骤5、信号通过二极管D7与二极管D8导通输入，二极管D7与二极管D8反向连接，从而 起到双向限幅的作用，同时反相器U3配合反相器U4、反相器U5、反相器U6组成反相电路，电 流通过电容C10与电阻R17进行并联分流，二极管D9导通，电阻R18进行保护电路，当信号输 入时，LED二极管D10进行常亮，表示电路进行工作，电阻R19进行保护LED二极管D10；同时信 号通过反相电路进行整形，从而信号频率波形稳定，并且传输至放大电路进行输出； 根据步骤5，进一步得到： 步骤6、其中，放大器U7配合电阻R22、电阻R21和可调电阻RV2组成比例放大电路，将射 频信号频率进行比例放大，同时二极管D11导通，输出信号；放大器U8配合电阻R23进行相位 放大，同时经过三极管Q7进行跟随输出。 有益效果：本发明通过对现有技术中的DSRC射频通信技术进行工作，通信信号频 率不稳定时，通过射频调制模块进行把基带信号的频谱输送到较高的载波频率上，同时多 个基带信号可以输送至多个不同的载波频率上，从而实现多路复用，从而提高传输效率；同 时利用LC振荡模块，通过进行振荡信号被反馈放大，从而最终输出一个幅值跟频率比较稳 定的信号，最后通过整形放大模块进行输出，可以把射频通信信号的频率进行稳定，同时减 小内部的振荡信号消耗，从而输出的幅值跟频率差距保持在一定范围，从而设备工作不稳 定，且在传输中，信号的基带频谱实现一对多的工作方式，从而降低工作效率。 9 CN 111555762 A 说　明　书 5/9 页 附图说明 图1是本发明的工作流程图。 图2是本发明的LC振荡模块电路图。 图3是本发明的射频调制模块电路图。 图4是本发明的整形放大模块电路图。 图5是本发明的射频监测模块电路图。 图6是本发明的信号输入模块电路图。
