技术摘要：
本发明涉及一种国网高压电流互感器，包括穿心式电流互感器、与穿心式电流互感器配合的电缆，所述穿心式电流互感器上设有沿电缆轴线方向对称分布的一号限位杆和二号限位杆，所述一号限位杆均与穿心式电流互感器螺纹配合，所述一号限位杆上均设有带动二号限位杆升降的升  全部
背景技术：
电流互感器广泛应用在发电、变电、输电、配电和用电的线路中，便于测量、保护和 控制电路；由于我国西电东送等大型特高压输电项目，因此需要在电路中配置大量的高压 电流互感器，由于输电环境不同电流互感器应用场景复杂多样且为多个城市供电，需适配 不用型号的电缆；现有的高压电流互感器孔径单一，无法适应不同直径的电缆，导致电路不 稳定，甚至引发安全事故，加大了电力工人的工作强度，在损坏的电路中检修极大的增加了 工人的工作环境的危险性，影响工人的生命安全，因此需要一种国网高压电流互感器解决 上述问题。
技术实现要素：

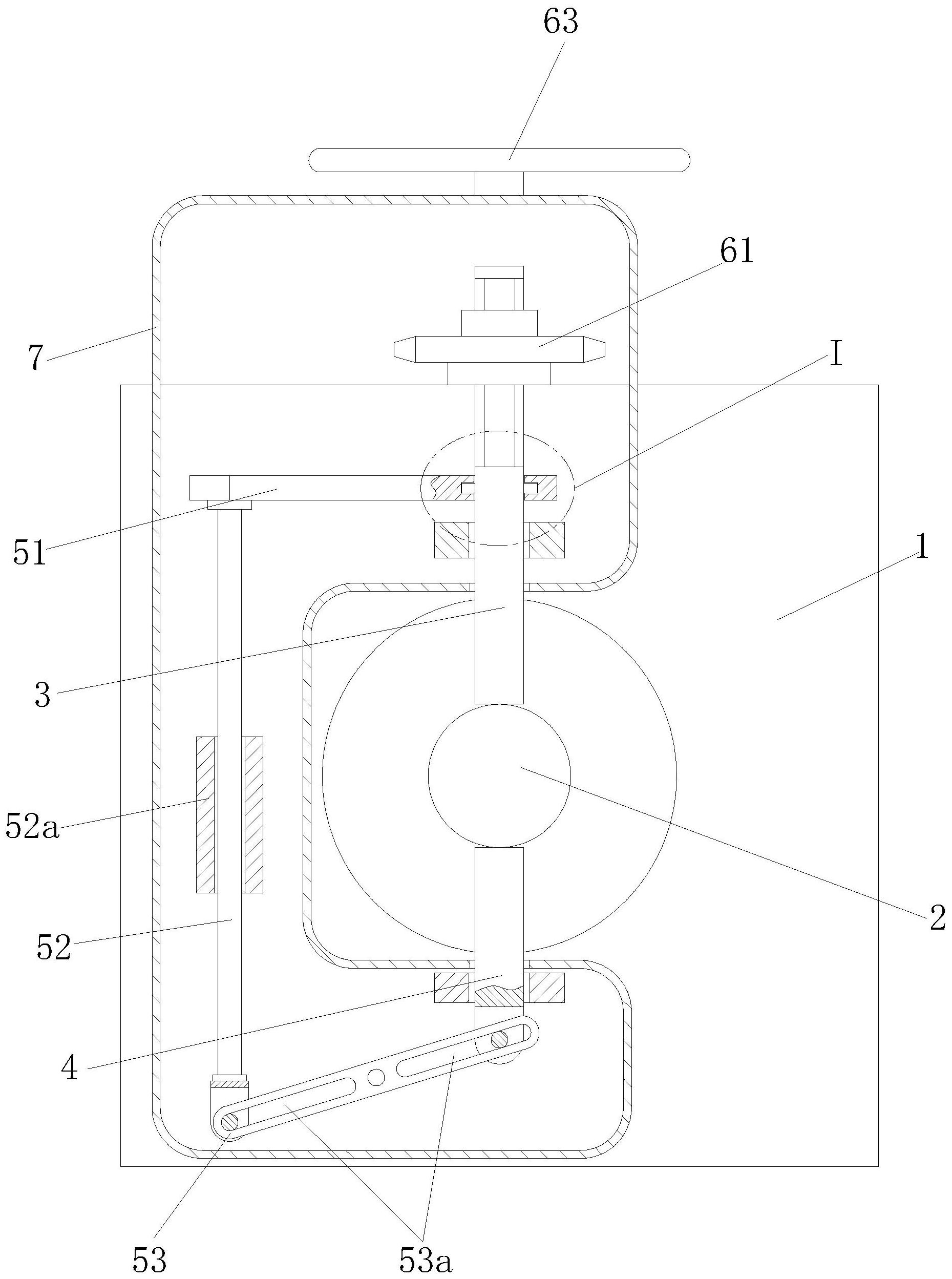

现为了解决上述技术问题，本发明提出了一种国网高压电流互感器。本发明所要 解决的技术问题采用以下技术方案来实现： 一种国网高压电流互感器，包括穿心式电流互感器、与穿心式电流互感器配合的 电缆，所述穿心式电流互感器上设有沿电缆轴线方向对称分布的一号限位杆和二号限位 杆，所述一号限位杆均与穿心式电流互感器螺纹配合，所述一号限位杆上均设有带动二号 限位杆升降的升降机构，所述穿心式电流互感器驱动一号限位杆升降的动力机构。 所述升降机构包括与一号限位杆配合的连接板，所述连接板配合有升降杆，所述 穿心式电流互感器转动安装有与二号限位杆滑动配合的摆杆，所述摆杆远离二号限位杆的 一端与升降杆滑动配合。 所述动力机构包括与对应的一号限位杆相连的一号齿轮，所述穿心式电流互感器 上设有与一号齿轮配合的二号齿轮。 所述一号限位杆上均设有与连接板配合的环形凸台。 所述穿心式电流互感器上设有与升降杆配合的限位套。 所述摆杆上设有与二号限位杆和升降杆配合的滑槽。 本发明的有益效果是：本发明通过一号限位杆下降带动升降杆下降，使摆杆带动 二号限位杆上升以夹紧直径小于穿心式电流互感器的电缆，限制电缆位置，保护电路；本发 明通过二号齿轮驱动一号齿轮带动一号限位杆升降，结构简单快速，便于工人安装。 附图说明 下面结合附图和实施例对本发明进一步说明。 图1为本发明的正视结构示意图； 图2为本发明的右视结构示意图； 图3为本发明的图1中I放大视图。 3 CN 111554495 A 说　明　书 2/2 页
