技术摘要：
本发明公开了一种冲压及侧切组合切边模，包括上模组件和下模组件，所述上模组件由上模板、上模推块和上模定刀口组成，所述上模推块和上模定刀口均安装在所述上模板上，所述下模组件由下模板、下模固定板和下模动刀口，所述下模固定板和下模动刀口均安装在所述下模板上  全部
背景技术：
切边模，是利用冲模修边工序件的边缘，使其具有一定高度、直径和形状的冲压模 具。切边模主要用于修整拉深件的边缘，让端面平整美观，便于下一步装配。切边模广泛用 于机械制造、汽车零件生产、饮料瓶加工、紧固件模具配套等领域。 现有的切边模是由液压切边机带动上模刀口进行产品的切边。由于产品的结构多 样性，通常需要多个滑块才能保证产品顺利出模，这样就导致了会在产品上形成多个飞边 及渣包，需要人工后续进行二次加工清除，人工成本提高，也影响了工作效率。
技术实现要素：

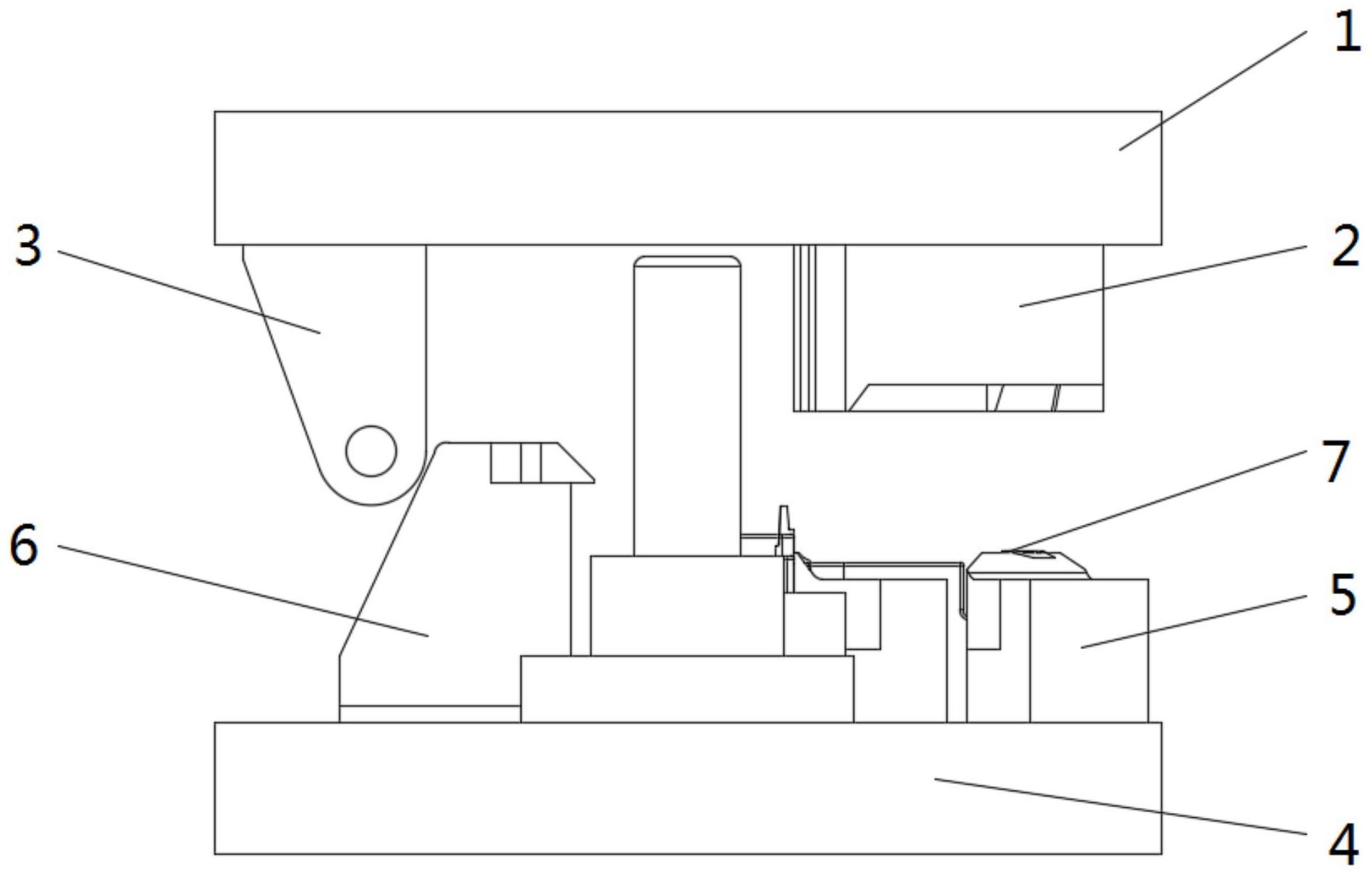

鉴于以上所述现有技术的缺点，本发明的目的在于提供一种冲压及侧切组合切边 模，用于解决现有技术中需要人工去除产品飞边及渣包，人工成本提高，影响工作效率的问 题。 为实现上述目的及其他相关目的，本发明提供一种冲压及侧切组合切边模，包括 上模组件和下模组件，所述上模组件由上模板、上模推块和上模定刀口组成，所述上模推块 和上模定刀口均安装在所述上模板上，所述下模组件由下模板、下模固定板和下模动刀口， 所述下模固定板和下模动刀口均安装在所述下模板上；所述下模动刀口的一侧设有斜面， 所述上模推块向一侧倾斜且其底部与所述下模动刀口的斜侧接触。 优选地，所述下模板上设有滑轨，所述下模动刀口的底部与所述滑轨相适配。 优选地，所述下模固定板上设有用于固定工件的夹具。 与现有技术相比，本发明的有益效果是：通过设置上模推块和下模动刀口，当上模 板向下运动时，上模推块会推动下模动刀口做水平位移对产品进行切边加工，同时上模定 刀口对产品进行冲孔加工，使得切边及冲孔工序能够组合进行，不会浪费人工及时间，有效 提高了工作效率。 附图说明 下面结合附图与具体实施例对本发明作进一步详细说明。 图1为本发明提供的一种冲压及侧切组合切边模的结构示意图。 其中，附图标记具体说明如下：上模板1、上模定刀口2、上模推块3、下模板4、下模 固定板5、下模动刀口6、夹具7。
