技术摘要：
本发明公开了一种柔性导线阵列及LED灯带，柔性导线阵列包括若干扁平导线和绝缘膜，各扁平导线间隔并排固定在绝缘膜上，其所述绝缘膜沿扁平导线长度方向间隔设置有若干镂空区，每个镂空区在对应扁平导线的位置设有若干镂空孔，各镂空孔沿绝缘膜宽度方向排列，各扁平导线  全部
背景技术：
现有的柔性LED灯带，包括：长条状的导线阵列、柔性线路板和透光的包覆层，包覆 层沿灯带的长度方向延伸，将导线阵列及柔性线路板包覆；导线阵列包括两条或多条间隔 并排布置的扁平导线，各扁平导线沿导线阵列长度方向延伸，各扁平导线沿导线阵列长度 方向延伸且各扁平导线间隔并排固定在绝缘膜上；柔性线路板包括若干间隔设置的柔性线 路板单元，柔性线路板单元沿导线阵列的长度方向排列且相邻两个柔性线路板单元之间设 有间隙，各柔性线路板单元在其正面上焊接有LED元件，各柔性线路板单元的背面朝向导线 阵列，各柔性线路板单元设有至少一对正、负极焊点，柔性线路板和导线阵列之间设有绝缘 膜，绝缘膜与各扁平导线呈面接触，绝缘膜包括两个以上的条块状膜单元，条块状膜单元沿 导线阵列的长度方向间隔分布，扁平导线在相邻条块状膜单元之间的间隙区域露出形成扁 平导线连接区域，各柔性线路板单元的正、负极焊点与扁平导线焊接。这种结构的柔性LED 灯带，每个柔性线路板、导线阵列、包覆层不会产生褶皱，柔性线路板和导线阵列之间不会 因灯带的不断弯曲拉伸的产生相对的褶皱或相对的脱焊；在灯带使用时使用者可根据所需 LED灯带长度沿两个柔性线路板单元之间的间隙剪开，正、负极焊点既用于与导线阵列电连 接，也用于柔性LED灯带与外部电器件电连接。但这种结构的LED灯带，间隙区内的扁平导线 容易折断，正负极焊点与外部电器件连接麻烦且不稳定，因此需要进行改良。
技术实现要素：

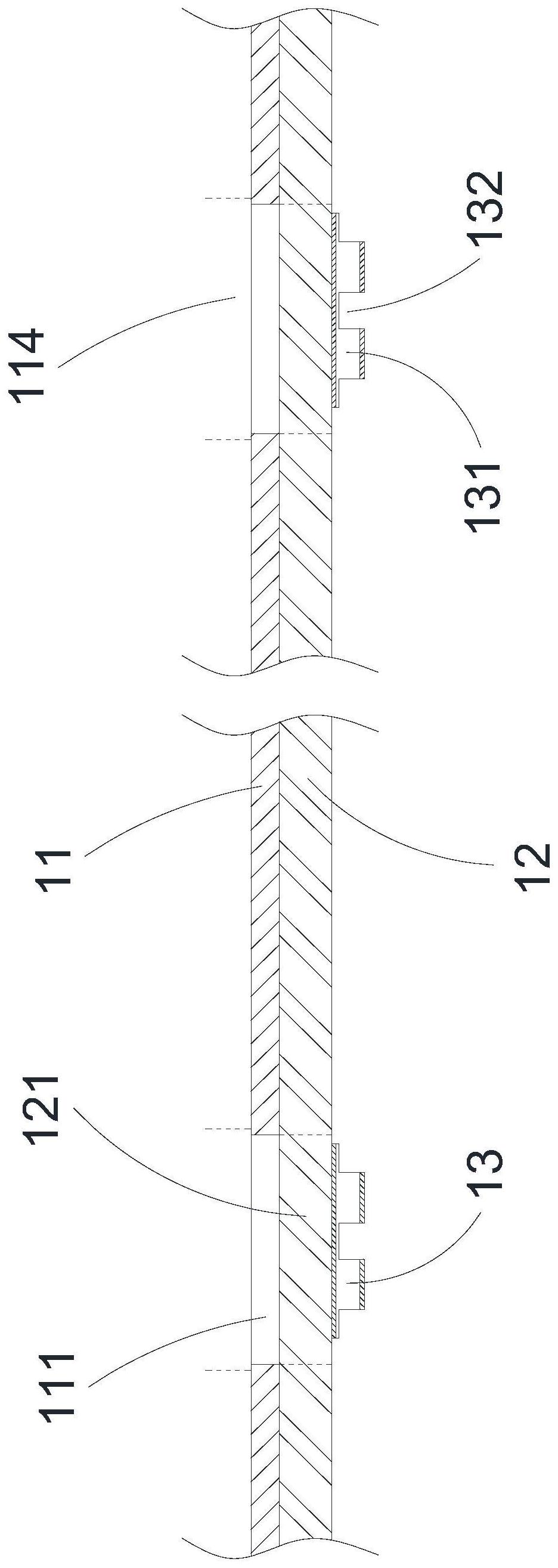

本发明提供一种柔性导线阵列及其应用的LED灯带，用以解决现有LED灯带与其它 电器件连接不方便的问题。 本发明的技术方案是这样实现的： 本发明的第一个目的是提供一种柔性导线阵列，包括至少两条扁平导线和绝缘 膜，各扁平导线间隔并排固定在绝缘膜一面上，其特征在于：所述绝缘膜沿扁平导线长度方 向间隔设置有若干镂空区，每个镂空区在对应扁平导线的位置设有若干镂空孔，各镂空孔 沿绝缘膜的宽度方向排列，各扁平导线在镂空孔内的露出部分形成扁平导线连接区域，扁 平导线连接区域上固定有连接导体，连接导体包括两个用于插接的插接件及至少一个导体 连接片，两个插接件分别固定在同一扁平导线上，且与该扁平导线电性连接，两个插接件之 间由至少一个导体连接片连接，组成连接导体的两个插接件均呈空心柱状。 上述所述连接导体通过焊接固定在扁平导线连接区域上。 上述所述导体连接片与它所连接的插接件一体成型。 上述所述导体连接片具有弯曲弧度，导体连接片与两个插接件由片状体一体弯曲 而成。 上述所述导体连接片的数量为一个，导体连接片连接两个插接件的插接口口沿的 4 CN 111585061 A 说　明　书 2/5 页 顶部或底部。 上述所述导体连接片的数量为两个，两个导体连接片分别连接两个插接件的插接 口口沿的项部和底部，或两个导体连接片分别连接两个插接件的插接口口沿的左右两侧。 上述目的也可通过以下方式达成，所述柔性导线阵列包括至少两条扁平导线和绝 缘膜，各扁平导线间隔并排固定在绝缘膜一面上，其特征在于：所述绝缘膜包括若干条块状 膜单元，各条块状膜单元沿扁平导线长度方向排列并间隔分布，相邻两个条块状膜单元之 间设有间隙，各扁平导线在间隙内的露出部分形成扁平导线连接区域，扁平导线连接区域 上焊接有连接导体，连接导体包括两个用于插接的插接件及至少一个导体连接片，两个插 接件分别固定在同一扁平导线上，且与该扁平导线电性连接，两个插接件之间由至少一个 导体连接片连接，组成连接导体的两个插接件均呈空心柱状。 上述所述连接导体通过焊接固定在扁平导线连接区域上。 上述所述导体连接片与它所连接的插接件一体成型。 上述所述导体连接片具有弯曲弧度，导体连接片与两个插接件由片状体一体弯曲 而成。 上述所述导体连接片的数量为一个，导体连接片连接两个插接件的插接口口沿的 顶部或底部。 上述所述导体连接片的数量为两个，两个导体连接片分别连接两个插接件的插接 口口沿的项部和底部，或两个导体连接片分别连接两个插接件的插接口口沿的左右两侧。 本发明的第二个目的是提供一种LED灯带，包括柔性导线阵列、柔性线路板和包覆 层，柔性导线阵列和柔性线路板安装在包覆层内，柔性线路板在其正面上焊接有若干LED元 件，柔性导线阵列设置在柔性线路板的背面，柔性线路板上设有至少一对正、负极焊点，其 特征在于：所述柔性导线阵列为上述所述的柔性导线阵列，正、负极焊点分别与不同的扁平 导线焊接。 上述所述柔性线路板包括若干柔性线路板单元，柔性线路板单元沿柔性导线阵列 的长度方向排列且相邻柔性线路板单元之间留有空隙，空隙与所述扁平导线连接区域对应 设置，所述正、负极焊点设置在各柔性线路板单元的端部且正、负极焊点焊接在扁平导线连 接区域上。 本发明与现有技术相比，有以下优点： 1、所述柔性导线阵列，包括至少两条扁平导线和绝缘膜，各扁平导线间隔并排固 定在绝缘膜一面上，其特征在于：所述绝缘膜沿扁平导线长度方向间隔设置有若干镂空区， 每个镂空区在对应扁平导线的位置设有若干镂空孔，各镂空孔沿绝缘膜的宽度方向排列， 各扁平导线在镂空孔内的露出部分形成扁平导线连接区域，扁平导线连接区域上固定有连 接导体，连接导体包括两个用于插接的插接件及至少一个导体连接片，两个插接件分别固 定在同一扁平导线上，且与该扁平导线电性连接，两个插接件之间由至少一个导体连接片 连接，组成连接导体的两个插接件均呈空心柱状。柔性导线阵列结构简单，连接导体对扁平 导线连接区域的扁平导线起到补强的作用，防止扁平导线折断；使用时只需沿镂空区对绝 缘膜、扁平导线及导体连接片剪切，剪切后在柔性导线阵列的端部形成可进行插接的空心 柱，方便柔性导线阵列与外部电器件电连接。 2、所述LED灯带，包括柔性导线阵列、柔性线路板和包覆层，柔性导线阵列和柔性 5 CN 111585061 A 说　明　书 3/5 页 线路板安装在包覆层内，柔性线路板在其正面上焊接有若干LED元件，柔性导线阵列设置在 柔性线路板的背面，柔性线路板上设有至少一对正、负极焊点，其特征在于：所述柔性导线 阵列为上述所述的柔性导线阵列，正、负极焊点分别与不同的扁平导线焊接。使LED灯带与 外部电器件的电连接更方便快捷。 3、本发明的其它优点在实施例部分展开详细描述。 附图说明 图1为本发明实施例一提供的柔性导线阵列的结构示意图； 图2为实施例一的柔性导线阵列的剖视图； 图3为实施例一的柔性导线阵列中的连接导体的结构示意图； 图4为实施例二提供的柔性导线阵列的结构示意图； 图5为实施例三提供的柔性导线阵列中的连接导体的结构示意图； 图6为实施例四提供的柔性导线阵列的剖视图； 图7为实施例五提供的LED灯带的结构示意图； 图8为LED灯带中的柔性线路板与导线阵列结合后的结构示意图； 图9为实施例五提供的LED灯带柔性线路板与导线阵列结合后的剖视图； 图10为实施例六提供的LED灯带中的柔性线路板与导线阵列结合后的结构示意 图； 图11为实施例六提供的LED灯带柔性线路板与导线阵列结合后的剖视图。
