技术摘要：
本发明公开了一种汇流排供气动能源的培训教具，包括：支撑架；竖直固定在所述支撑架上的压缩空气总管道；通过压缩空气软管连通所述压缩空气总管道，用于压缩空气的空气压缩机；连通所述压缩空气总管道的两根压缩空气分流管道；竖直固定在所述支撑架上的天然气总管道；  全部
背景技术：
目前，各大造船厂气体能源从供应源头到使用点之间的中转连接设施，起到各类 气体能源缓冲、储存、分流、输送的作用。在公司各个生产区域离不开动能源的使用，因动能 源气体泄漏常常发生安全隐患和安全事故。为避免发生窒息、火灾、爆炸及减少气体泄漏事 故，明确公司气体的管理、职责与标识，规范员工正确使用与操作，能更加直观地对员工进 行动能源气体教育，让员工亲身体验各种事故隐患，从而教育大部分员工遵守安全操作规 程，杜绝安全事故的发生。需要相关的培训教具。
技术实现要素：

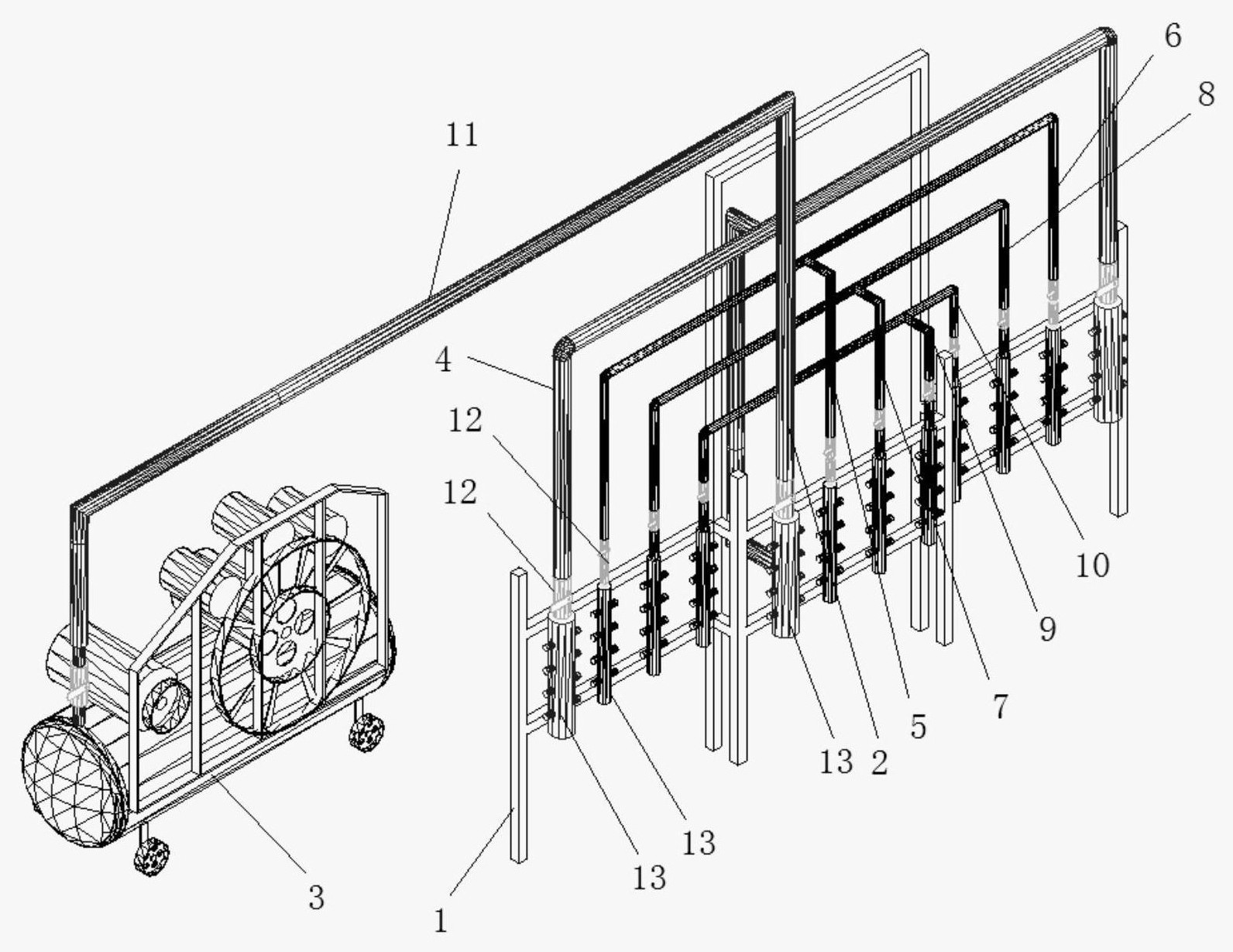

本发明的目的在于提供一种汇流排供气动能源的培训教具，有效直观地对员工进 行汇流排供气动能源的培训。 实现上述目的的技术方案是： 一种汇流排供气动能源的培训教具，包括： 支撑架； 竖直固定在所述支撑架上的压缩空气总管道； 通过压缩空气软管连通所述压缩空气总管道，用于压缩空气的空气压缩机； 竖直固定在所述支撑架上，连通所述压缩空气总管道的两根压缩空气分流管道； 竖直固定在所述支撑架上的天然气总管道； 竖直固定在所述支撑架上，连通所述天然气总管道的两根天然气分流管道； 竖直固定在所述支撑架上的氧气总管道； 竖直固定在所述支撑架上，连通所述氧气总管道的两根氧气分流管道； 竖直固定在所述支撑架上的二氧化碳气体总管道；以及 竖直固定在所述支撑架上，连通所述二氧化碳气体总管道的两根二氧化碳气体分 流管道。 优选的，所述天然气总管道、所述氧气总管道、所述压缩空气总管道和所述二氧化 碳气体总管道固定在所述支撑架的前部支架； 所述压缩空气分流管道、所述天然气分流管道、所述氧气分流管道和所述二氧化 碳气体分流管道固定在所述支撑架的后部支架。 优选的，所述天然气总管道和所述氧气总管道之间距离大于或等于3米； 所述天然气分流管道和所述氧气分流管道之间距离大于或等于3米。 优选的，所述天然气总管道、所述氧气总管道、所述压缩空气总管道、所述二氧化 碳气体总管道、所述压缩空气分流管道、所述天然气分流管道、所述氧气分流管道和所述二 氧化碳气体分流管道均安装有回火防止器。 3 CN 111599240 A 说　明　书 2/4 页 优选的，所述天然气总管道、所述氧气总管道、所述压缩空气总管道、所述二氧化 碳气体总管道、所述压缩空气分流管道、所述天然气分流管道、所述氧气分流管道和所述二 氧化碳气体分流管道均安装有气包装置。 本发明的有益效果是：本发明通过有效合理的结构设计，能直观地对员工进行动 能源气体教育，让员工亲身体验各种事故隐患，从而教育大部分员工遵守安全操作规程，杜 绝安全事故的发生。 附图说明 图1是本发明的汇流排供气动能源的培训教具的立体结构图。
