技术摘要：
本发明实施例提供的水位监测仪，驱动电机带动滚动结构转动，滚动结构转动可以带动中空牵引绳连接罩体的端部向下或向上运动，在罩体的内侧壁设置有压力传感器，在罩体的内底部设置有超声水位仪，控制器通过数据传输线控制分别控制连接上述超声水位仪、上述压力传感器，  全部
背景技术：
沙地依靠厚度不等的覆沙层接收和储存天然降水，由于沙地地处半干旱区，蒸发 强烈，地下水位变化极为活跃，尤其是浅层潜水位与降水、植被蒸腾、沙丘面蒸发关系紧密； 掌握沙地潜水位动态变化对于沙地沙丘固定与活化具有很高指示作用。同时沙丘水质也关 系着固沙植物种的生长与植被结构，可见开展沙地地下水潜水位和水质的动态监测是研究 沙地地下水位变化与植被恢复和沙化动态的重要的手段。 现有的超声超声水位仪，测量距离的远近对其测量准确度影响较大，当被测量的 地下水位较深时，利用现有的超声水位仪无法对地下水位进行精准测量。
技术实现要素：

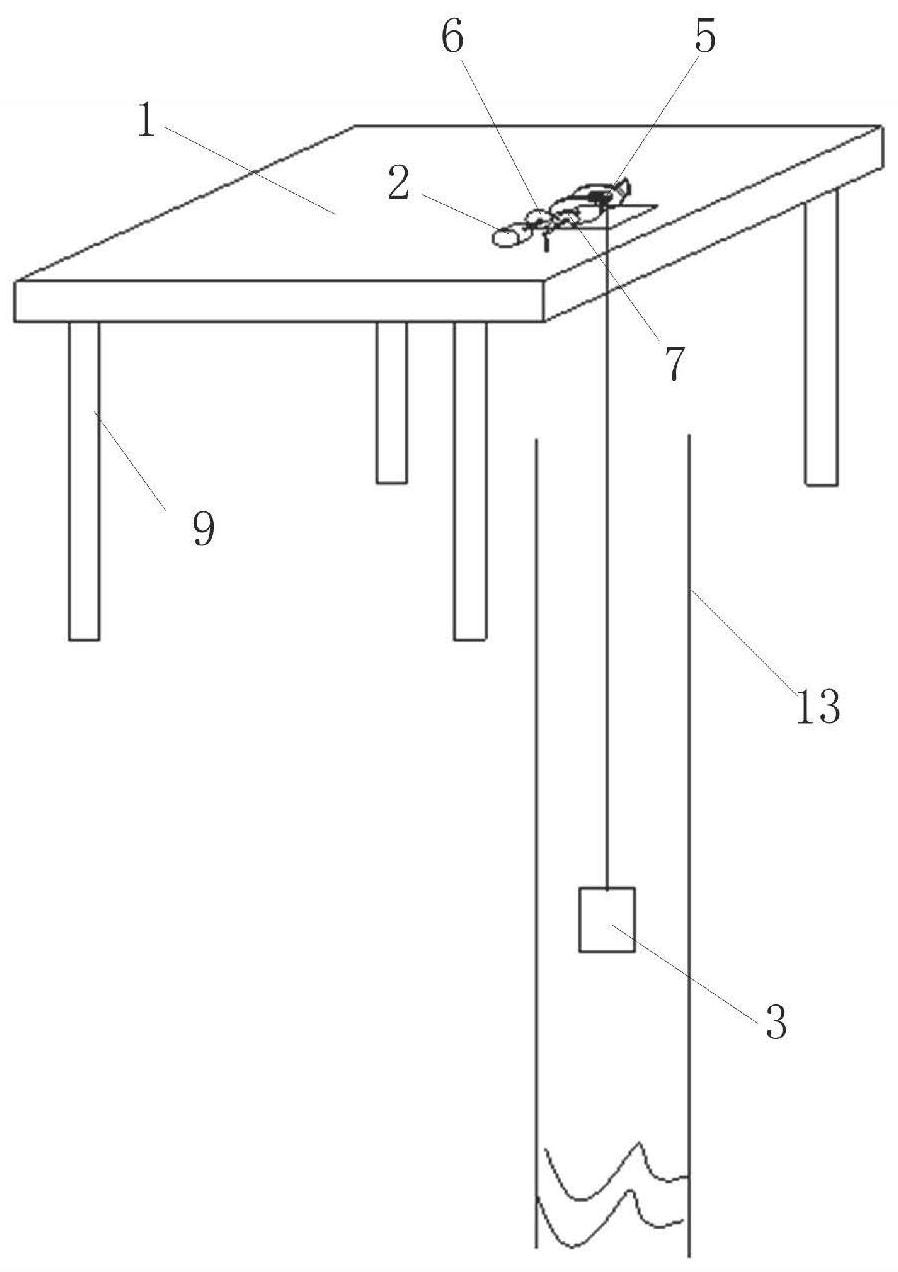

为解决现有技术中，当被测量的地下水位较深时，利用现有的超声水位仪无法对 地下水位进行精准测量的技术问题，本发明实施例的目的在于提供一种水位监测仪，具体 技术方案如下： 本发明实施例提供了一种水位监测仪，包括：固定台、驱动电机、超声水位仪、滚动 结构、主动齿轮、从动齿轮、罩体、压力传感器、中空牵引绳、控制器； 在所述固定台的底部设置有多个支撑结构，所述支撑结构用于将所述固定台支撑 至预定高度； 所述驱动电机、所述滚动结构、所述主动齿轮、所述从动齿轮均位于所述固定台的 顶面上； 所述驱动电机驱动连接所述主动齿轮，所述主动齿轮啮合所述从动齿轮，所述动 动齿轮固定连接所述滚动结构；所述驱动电机驱动所述主动齿轮转动，所述主动齿轮啮合 传动所述从动齿轮转动，在所述滚动结构跟随所述从动齿轮转动； 所述罩体为半包围结构，在所述中空牵引绳的一端密封连接所述罩体的顶部，另 一端固定在所述滚动结构上，所述压力传感器通过所连接线连接所述控制器，所述连接线 贯穿所述罩体且位于所述中空牵引绳内；所述控制器控制连接所述驱动电机；所述超声水 位仪位于所述罩体内，且所述超声水位仪的的工作方向朝向所述罩体的开口处； 所述控制器通信连接所述超声水位仪。 可选的，所述罩体的材质为钢化玻璃或硬质钢材。 可选的，所述驱动电机为伺服电机、直流电机、交流电机中的任一种。 可选的，在所述固定台上开设有通孔，所述滚动结构通过支撑件设置在所述通孔 的正上方。 可选的，所述滚动结构包括轴、滚柱、轴孔、第一限位件、第二限位件、支撑件； 所述支撑件固定连接所述轴，所述滚柱通过所述轴孔与所述轴转动连接，所述轴 3 CN 111595414 A 说　明　书 2/6 页 与所述轴孔适配；所述第一限位部位于所述滚柱的一个端面，所述第二限位部位于所述滚 柱的另一个端面，所述第一限位部固定连接所述滚柱，所述第二限位部固定连接所述滚柱。 可选的，还包括控制器，所述控制器控制所述驱动电机正转、反转或停止。 可选的，所述预定高度为10-50cm。 可选的，所述超声水位仪包括高频脉冲发射器、高频脉冲接收器、计时器； 所述控制器控制连接所述高频脉冲发射器、所述计时器；所述控制器通信连接所 述高频脉冲接收器。 可选的，所述高频脉冲发射器发送的声波频率为60-80kHz。 可选的，所述控制器通过屏蔽电缆连接所述超声水位仪。 本发明实施例提供的一种水位监测仪，包括：固定台、驱动电机、超声水位仪、滚动 结构、主动齿轮、从动齿轮、罩体、压力传感器、中空牵引绳、控制器；在固定台的底部设置有 多个支撑结构，支撑结构用于将固定台支撑至预定高度；驱动电机、滚动结构、主动齿轮、从 动齿轮均位于固定台的顶面上；驱动电机驱动连接主动齿轮，主动齿轮啮合从动齿轮，动动 齿轮固定连接滚动结构；驱动电机驱动主动齿轮转动，主动齿轮啮合传动从动齿轮转动，在 滚动结构跟随从动齿轮转动；罩体为半包围结构，在中空牵引绳的一端密封连接罩体的顶 部，另一端固定在滚动结构上，压力传感器通过所连接线连接控制器，连接线贯穿罩体且位 于中空牵引绳内；控制器控制连接驱动电机；超声水位仪位于罩体内，且超声水位仪的的工 作方向朝向罩体的开口处；控制器通信连接超声水位仪。 在实际应用中，驱动电机驱动主动齿轮转动，主动齿轮与从动齿轮啮合，在主动齿 轮的带动作用下，从动齿轮转动，从动齿轮与滚动结构固定连接，从动齿轮转动，滚动结构 跟随转动，中空牵引绳的一端固定在滚动结构上，另一端固定连接罩体，中空牵引绳缠绕在 上述滚动结构上，滚动结构转动可以带动中空牵引绳连接罩体的端部向下或向上运动，在 罩体的内侧壁设置有压力传感器，在罩体的内底部设置有超声水位仪，控制器设置在固定 台上，控制器通过数据传输线控制分别控制连接上述超声水位仪、上述压力传感器，其中， 数据传输线位于中空牵引绳的中空内，控制器控制连接上述驱动电机，在实际检测过程中， 中空牵引绳连接在罩体的外侧壁底部，在驱动电机的带动作用下，罩体向观测井内移动，直 至压力传感器感测到的压力值产生变化之后，控制器控制超声水位仪开启进行测距，上述 超声水位仪的工作端朝向罩体的开口，因此，上述水位仪测得的距离在加上上述中空牵引 绳伸入观测井内的长度，即为该观测井内，水位的深度，相较于现有的观测井内水位检测方 式，采用本发明实施例提供的水位监测仪，可以让超声水位仪最大限度的靠近观测井内的 待检测水位，避免了现有技术中，距离较远时，超声水位仪发送的超声波受到阻挡物或其他 物质的阻挡，超声水位仪发射出的声波无法到达待观测井的地下水位，进而无法准确测量 地下水位。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍。 图1为本发明实施例提供的一种水位监测仪的结构示意图； 图2为本发明实施例提供的滚动结构的结构示意图； 4 CN 111595414 A 说　明　书 3/6 页 图3为本发明实施例提供的滚动结构与罩体的连接结构示意图； 图4为本发明实施例提供的罩体结构的仰视结构示意图； 图5为本发明实施例提供的中空牵引绳的结构示意图； 图6为本发明实施例提供的控制连接示意图。 附图标记： 1固定台、2驱动电机、3超声水位仪、4压力传感器、5滚动结构、6主动齿轮、7从动齿 轮、8中空牵引绳、9支撑结构、10控制器、11高频脉冲发射器、12通孔、13高频脉冲接收器、14 计时器、15支撑件、16轴、17滚柱、18轴孔、19第一限位件、20第二限位件、21罩体。
