技术摘要：
本发明提供了一种燃气灶，涉及燃气灶的技术领域，包括有点火针和火盖，所述火盖包括火盖本体和连接在所述火盖本体上端的外帽檐，所述外帽檐向远离所述火盖本体的中心的侧向延伸，所述火盖本体上设置有火孔，所述外帽檐的下端面设置有凹槽部，所述凹槽部向远离所述火孔  全部
背景技术：
目前，家用燃气灶具燃烧器普遍采用点火针高压放电以点燃燃气，点火针一般是 设置在燃气灶的点火孔的附近，点火时，点火针的放电端产生瞬间高电势，产生电火花，从 而点燃自点火孔内喷出的燃气，实现燃气灶的点火。 燃气灶在点火时，从火孔处瞬间喷出的燃气，其压力很高且流速较快，容易产生离 焰，导致点火失败、点火成功率低、传火不顺畅的问题，同时易造成爆燃，存在安全隐患的问 题，用户体验感极差。
技术实现要素：

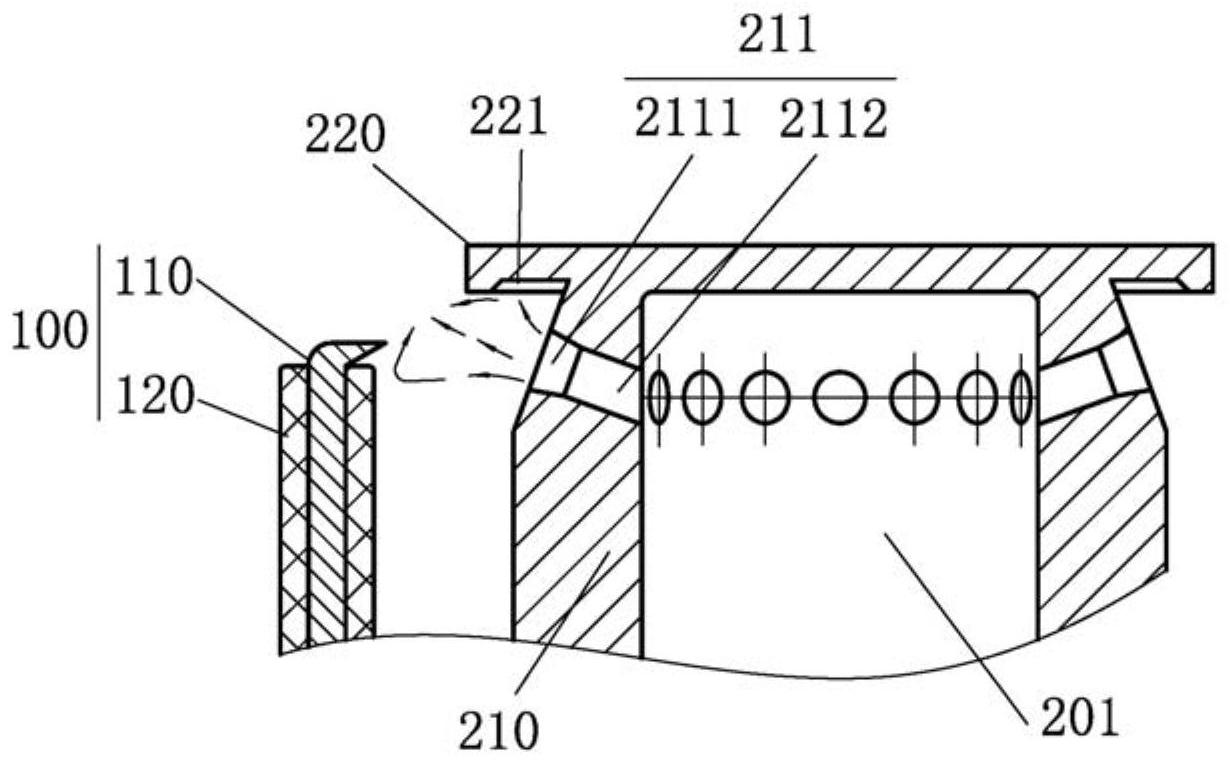

本发明的目的在于提供一种燃气灶，以缓解了现有的燃气灶从火孔处瞬间喷出的 燃气，其压力很高且流速较快，容易产生离焰，导致点火失败、点火成功率低、传火不顺畅的 技术问题。 本发明提供的燃气灶，包括有点火针和火盖，所述火盖包括火盖本体和连接在所 述火盖本体上端的外帽檐，所述外帽檐向远离所述火盖本体的中心的侧向延伸，所述火盖 本体上设置有火孔，所述外帽檐的下端面设置有凹槽部，所述凹槽部向远离所述火孔的方 向凹陷，且所述凹槽部的至少部分槽壁处于所述火孔的燃气喷射路径上。 进一步的，所述外帽檐沿所述火盖本体的外周环形设置，所述凹槽部为设置在所 述外帽檐的下端面的圆周导流环槽。 进一步的，所述点火针包括点火针本体，所述点火针本体的放电端朝向所述火孔； 沿朝向所述火孔方向，所述放电端的横截面积逐渐减小。 进一步的，所述点火针包括壳体，所述点火针本体包括第一电极段和第二电极段， 所述第一电极段连接在所述第二电极段的端部，所述第一电极段构成所述放电端； 所述壳体包裹在所述第二电极段的周向上。 进一步的，所述第二电极段的延伸方向与所述第一电极段的延伸方向垂直。 进一步的，所述壳体的宽度大于所述火孔的横截面的尺寸，所述壳体至少部分位 于所述火孔的燃气喷射路径上。 进一步的，所述壳体的宽度大于等于所述火孔的直径的2倍，所述壳体的材质为陶 瓷材质。 进一步的，所述壳体朝向所述火孔的侧面为凹面，且所述凹面向远离火孔的方向 凹陷。 进一步的，所述凹面为弧形面。 进一步的，所述壳体的材质为陶瓷材质。 进一步的，所述火孔包括相互连接并依次连通的第一出火通道和第二出火通道， 3 CN 111578323 A 说　明　书 2/5 页 所述第二出火通道靠近所述点火针； 所述第二出火通道的横截面积小于所述第一出火通道的横截面积，且沿远离所述 第一出火通道方向，所述第二出火通道的横截面积逐渐增大。 本发明提供的燃气灶，包括有点火针和火盖，所述火盖包括火盖本体和连接在所 述火盖本体上端的外帽檐，所述外帽檐向远离所述火盖本体的中心的侧向延伸，所述火盖 本体上设置有火孔，所述外帽檐的下端面设置有凹槽部，所述凹槽部向远离所述火孔的方 向凹陷，且所述凹槽部的至少部分槽壁处于所述火孔的燃气喷射路径上。 因凹槽部的至少部分槽壁位于述火孔的燃气喷射路径上，燃气经由火孔喷出后， 在凹槽部处碰撞，能够形成回旋涡流区，有利于燃气与空气的混合气团形成，当点火针进行 点火时，提升点火成功率。 附图说明 为了更清楚地说明本发明
