技术摘要：

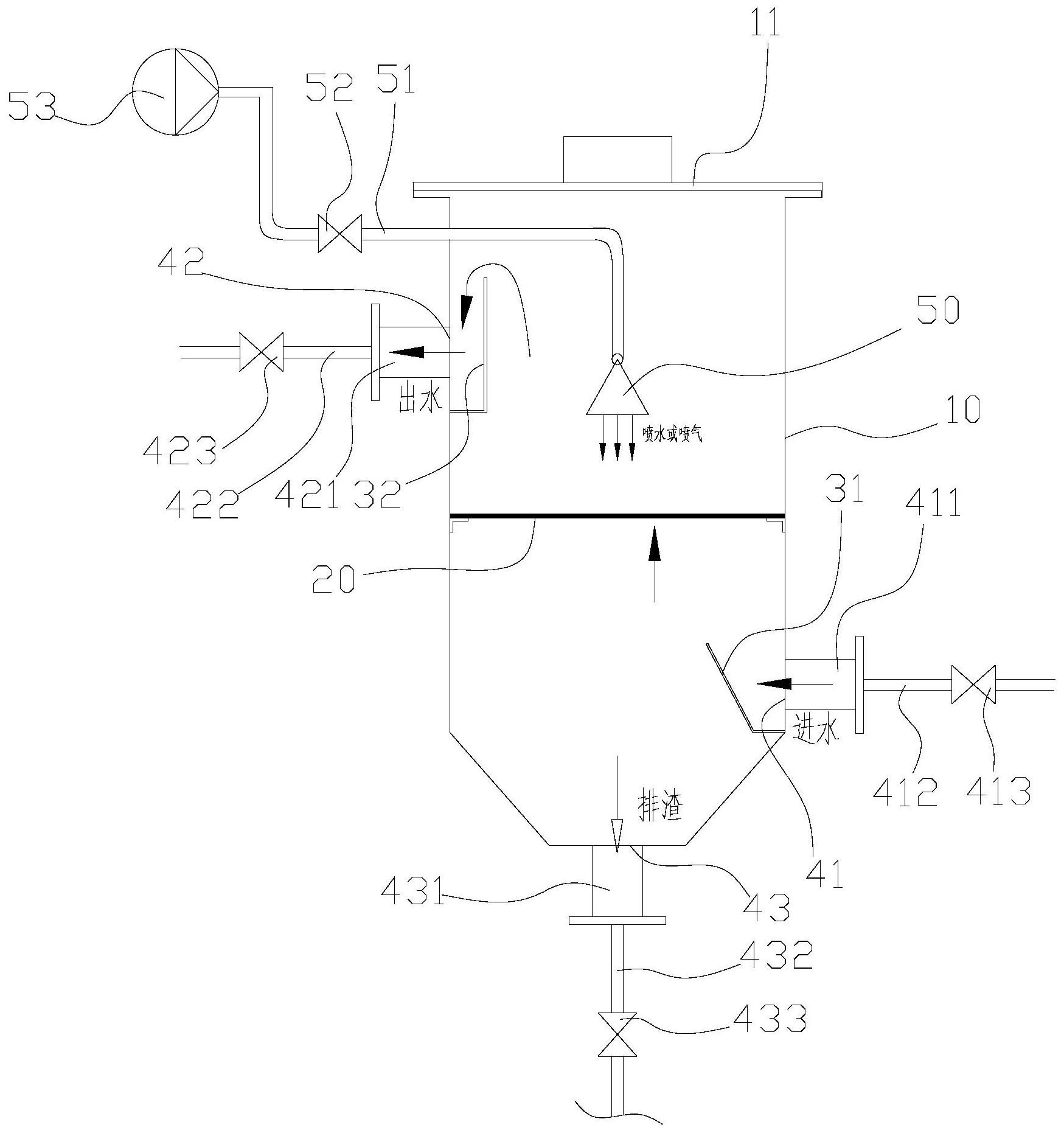

本发明公开了一种废水过滤装置，包括：筒体，其竖直的设置；过滤格栅，其水平的设置于所述筒体中以用于拦截废水中的颗粒物；进水口，其形成于位于所述过滤格栅的下方的筒体的筒壁上；出水口，其形成于位于所述过滤格栅的上方的筒体的筒壁上，排渣口，其形成于所述筒体  全部
背景技术：
废水处理过程需要经过多级过滤，现有技术中的初级过滤装置通常用于过滤出废 水中的粒径较大的颗粒物。现有技术中的初级过滤装置通常包括允许废水通过的过滤容器 以及设置于过滤容器中的过滤格栅(或称过滤网片)。现有技术中的初级过滤装置存在如下 缺陷： 过滤格栅竖直的设置于过滤容器中，被过滤格栅拦截的颗粒物不容易被及时清理 (或者说，不会及时自动的清除)，这使得过滤格栅的网孔容易被颗粒物被封堵，导致水流流 通不顺畅，容易造成堵塞。
技术实现要素：
针对现有技术中存在的上述技术问题，本发明的实施例提供了一种废水过滤装 置。 为解决上述技术问题，本发明的实施例采用的技术方案是： 一种废水过滤装置，包括： 筒体，其竖直的设置； 过滤格栅，其水平的设置于所述筒体中以用于拦截废水中的颗粒物； 进水口，其形成于位于所述过滤格栅的下方的筒体的筒壁上； 出水口，其形成于位于所述过滤格栅的上方的筒体的筒壁上， 排渣口，其形成于所述筒体的底部，其中： 废水通过进水口进入所述筒体中并经过所述过滤格栅的过滤而从所述出水口流 出； 被所述过滤格栅拦截的颗粒物通过排渣口排出。 优选地，所述筒体的内壁与所述出水口对应的位置设置有第一水槽，所述第一水 槽的槽口高于所述出水口的高度。 优选地，所述筒体的内壁与所述进水口对应的位置设置有第二水槽，所述第二水 槽的槽口高于所述进水口的高度。 优选地，所述第二水槽具有与所述进水口相对的斜面。 优选地，所述过滤格栅的上方设置有喷嘴；所述筒体的外部设置有压力泵，所述压 力泵借由压力管连接至喷嘴以使得所述喷嘴向所述过滤格栅喷射高速流体。 优选地，所述筒体的顶部设置有筒盖，所述筒盖上具有可开合的开口，所述开口用 作操作口或观察口。 优选地， 所述进水口具有用于与进水管连接的进水法兰，所述进水管上设置有第一开关 3 CN 111603819 A 说　明　书 2/4 页 阀； 所述出水口具有用于与出水管连接的出水法兰，所述出水管上设置有第二开关 阀； 所述排渣口具有用于与排渣管连接的排渣法兰，所述排渣管上设置有第三开关 阀； 所述压力管上设置有第四开关阀。 优选地，所述第一开关阀和所述第三开关阀为电动阀。 与现有技术相比，本发明公开的废水过滤装置的有益效果是： 1、通过在筒体内水平设置过滤格栅，且使废水从下而上经过过滤格栅，被拦截的 颗粒会在重力的作用下大部分自动的沉入筒体的底部而经过排渣口排出。也就是说，本发 明利用颗粒的重力作用而使颗粒物及时的与过滤格栅分离。 2、通过增设第二水槽，能够有效防止废水进入筒体后对过滤格栅下方的水产生较 大冲击，有利于过滤格栅下方的水中的颗粒物的沉淀。 3、通过增设第一水槽，使得筒体内最上层的水从出水口流出，这有利于液面下方 与过滤格栅之间的水中的较小颗粒物沉淀，并在重力作用下通过过滤格栅而沉于筒底。 4、通过设置喷嘴可将已附着于过滤格栅的杂质冲离。 本发明中描述的技术的各种实现或示例的概述，并不是所公开技术的全部范围或 所有特征的全面公开。 附图说明 在不一定按比例绘制的附图中，相同的附图标记可以在不同的视图中描述相似的 部件。具有字母后缀或不同字母后缀的相同附图标记可以表示相似部件的不同实例。附图 大体上通过举例而不是限制的方式示出各种实施例，并且与说明书以及权利要求书一起用 于对所发明的实施例进行说明。在适当的时候，在所有附图中使用相同的附图标记指代同 一或相似的部分。这样的实施例是例证性的，而并非旨在作为本装置或方法的穷尽或排他 实施例。 图1为本发明的实施例所提供的废水过滤装置的结构示意图。 附图标记： 10-筒体；11-筒盖；20-过滤格栅；31-第二水槽；32-第一水槽；41-进水口；411-进 水法兰；412-进水管；413-第一开关阀；42-出水口；421-出水法兰；422-出水管；423-第二开 关阀；43-排渣口；431-排渣法兰；432-排渣管；433-第三开关阀；50-喷嘴；51-压力管；52-第 四开关阀；53-压力泵。
