技术摘要：

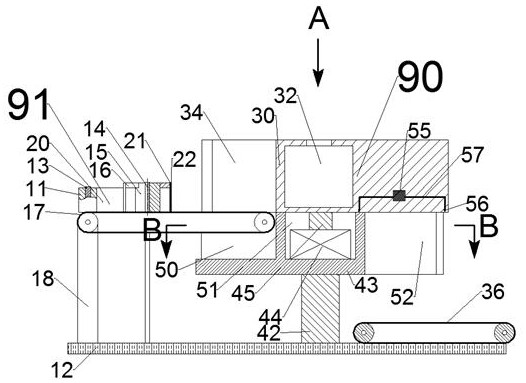

本发明公开了一种不规则易碎品的包装机，包括底板，所述底板上固定设有支撑柱，所述支撑柱上端设有包装机构，所述包装机构包括下板块，所述下板块固定设在支撑柱上，所述下板块中央设有开口向上的电机腔，在所述下板块上，所述电机腔前侧设有开口向上的成型腔，所述成 全部
背景技术：
目前运输行业的发展突飞猛进，但对于易碎品的运输，一直是个难题,目前对于易 碎品的运输，主要是在运输前做好包装工作，对于一些形状规则的物品，我们可以使用塑料 盒，纸盒，气泡膜等材料进行外包装，但是对于一些不规则的物品，例如手工艺品，包装起来 极其不方便，现有的包装工艺，会使不规则易碎品与包装材料之间留下太多空隙，在运输 中，这些空隙无法做到一个有效的防震效果，导致这些易碎品在运输途中仍然会出现破损 情况。
技术实现要素：
本发明要解决的技术问题是提供一种不规则易碎品的包装机，解决了易碎品在运 输途中由于颠簸容易损坏等情况。 本发明是通过以下技术方案来实现的。 本发明的一种不规则易碎品的包装机，包括底板，所述底板上固定设有支撑柱，所 述支撑柱上端设有包装机构，所述包装机构包括下板块，所述下板块固定设在支撑柱上，所 述下板块中央设有开口向上的电机腔，在所述下板块上，所述电机腔前侧设有开口向上的 成型腔，所述成型腔上滑动设有升降板，所述升降板下端固定嵌设有磁铁，以所述磁铁为中 心，在升降板上均匀设有四个第一通气孔，所述第一通气孔上固定设有滤网，所述成型腔下 端固定嵌有电磁铁，所述电磁铁与所述磁铁通过弹簧固定连接，所述成型腔侧内壁内嵌设 有第一电阻丝，以所述电磁铁为中心，在成型腔下端均匀设有四个第二通气孔，所述成型腔 下侧设有开口向下的叶片腔，所述叶片腔与所述成型腔通过所述第二通气孔接通，所述叶 片腔内靠近所述成型腔端壁固定设有高速电机，所述高速电机控制设有叶片轴，所述叶片 轴上固定设有扭曲叶片，在所述下板块上，所述电机腔左侧设有传送带腔，所述电机腔右侧 设有回收腔，所述电机腔内固定设有中央电机，所述中央电机控制设有旋转轴，所述旋转轴 上端固定设有上板块,所述上板块中央设有开口向上的泡沫球箱，所述泡沫球箱下端固定 连接有输球管道，所述输球管道内设有管道阀门，在所述上板块上，所述泡沫球箱左侧设有 热缩腔，所述热缩腔内壁固定设有第二电阻丝，在所述上板块上，所述泡沫球箱后侧设有胶 剂箱，所述胶剂箱下端固定连接有输胶管道，所述输胶管道内设有雾化喷头，所述输胶管道 与所述输球管道连通，在所述上板块上，所述泡沫球箱右侧内嵌有电源，所述电源外接两根 电线，所述电线末端固定设有金属触头，在所述上板块上，所述泡沫球箱前侧设有切割腔， 所述切割腔上侧设有切割电机，所述切割电机固定设在所述上板块上端，所述切割电机控 制设有电机轴，所述电机轴上花键连接有丝杠，所述丝杠可在所述电机轴上滑动，所述丝杠 与所述上板块螺纹配合，所述丝杠下端固定设有刀体，所述刀体下端固定设有圆柱锯片，所 述刀体可在所述切割腔内上下滑动和转动；所述底板左侧设有第一传送带，以所述第一传 3 CN 111605773 A 说 明 书 2/4 页 送带为中心，在所述底板上端前后对称设有裹膜机构，所述裹膜机构包括支撑杆，所述支撑 杆固定连接在所述底板上端，所述支撑杆上侧转动设有旋转柱，以所述支撑杆为中心，在所 述旋转柱上均匀固定设有六个支撑臂，所述支撑臂远离所述支撑杆端固定设有粘连杆，所 述粘连杆内嵌设有第三电阻丝。 优选地，在所述裹膜机构左侧，以所述第一传送带为中心，在所述底板上端前后对 称固定设有两根定位柱，所述定位柱上侧转动设有热缩膜卷，所述热缩膜卷引出热缩膜粘 连在发热的所述粘连杆上。 优选地，以所述第一传送带为中心，在所述定位柱靠近所述第一传送带侧，在所述 底板上端前后对称固定设有两块承重块，所述第一传送带左侧的转动轴转动连接在所述承 重块上侧，所述第一传送带右侧的转动轴转动连接在所述传送带腔的前后侧壁上，所述底 板右侧设有第二电机。 优选地，当前后两根所述粘连杆接触时，在接触点处，所述热缩膜被熔断，在接触 点左侧，所述热缩膜仍然粘在所述粘连杆上。 本发明的有益效果 ：本发明可自动完成易碎品的抗震包装工作，先通过裹膜机构 对易碎品包裹，通过电阻丝的发热，使热缩膜更加贴合的包裹住易碎品，然后通过附着胶水 的小体积塑料泡沫球对易碎品周围填充压实，使整个易碎品被一个疏松多孔的塑料泡沫小 球柱体贴合包裹，通过本发明的有效包装，可使易碎品在运输途中拥有很好的抗震效果，从 而减低运输途中的破损。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图 1 是本发明实施例的结构示意图； 图 2 是本发明实施例图1中A方向示意图； 图 3 是本发明实施例图1中B-B方向示意图； 图 4 是本发明实施例图2中C-C方向示意图； 图 5是本发明实施例图4中D处放大示意图。
