技术摘要：

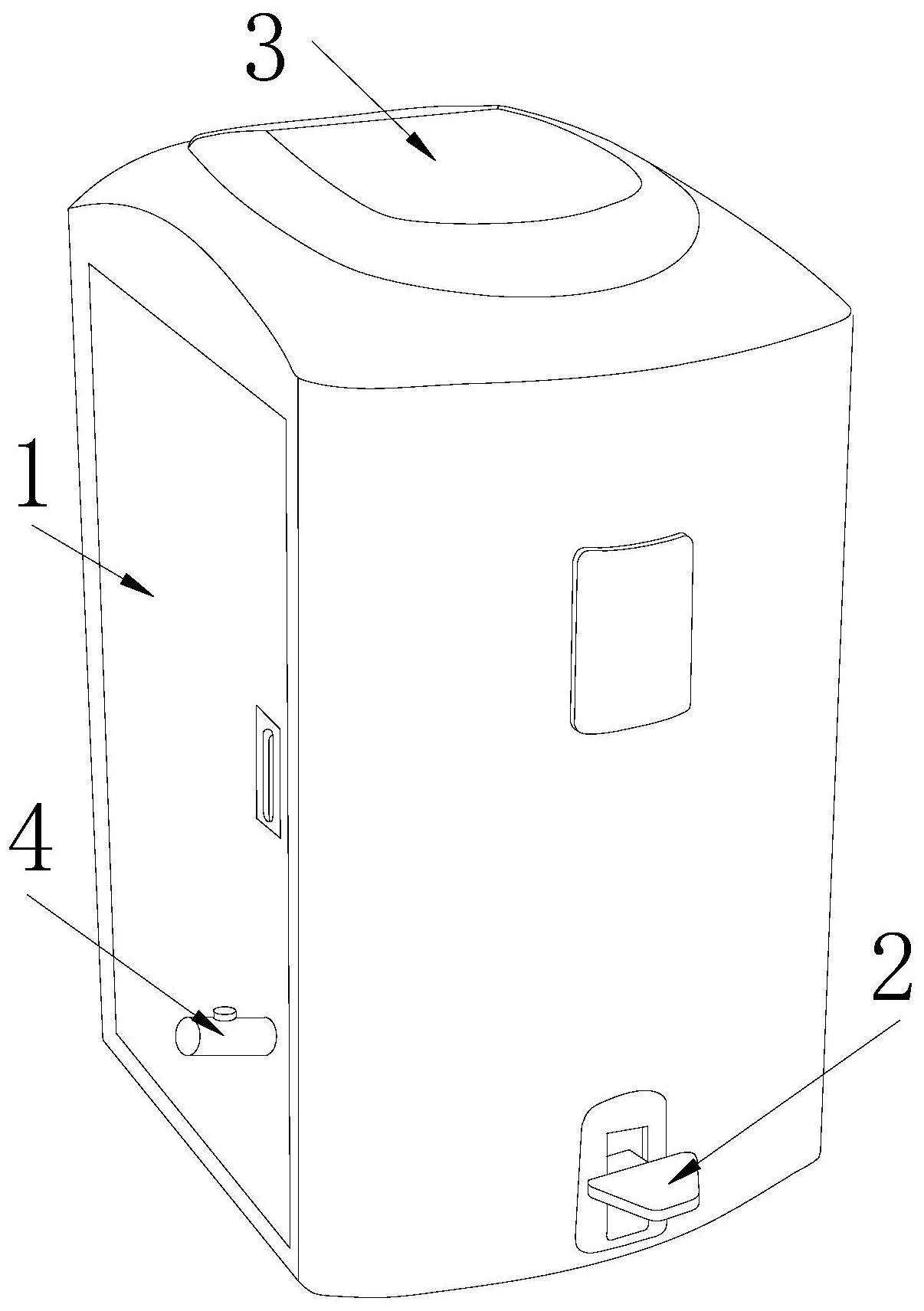

本发明公开了一种市政用固液分离垃圾桶，其结构包括桶体、踩板、上盖、排水管，踩板通过间隙连接于桶体前侧，上盖安装在桶体顶部，排水管嵌固于桶体两侧，本发明的有益效果在于：启动电机带动分离筒进行转动，使丢入的垃圾在分离筒内产生离心力，使得垃圾紧贴海绵块内  全部
背景技术：
在人们的日常生活中每天都会产生大量的垃圾，通常我们会将垃圾丢至垃圾桶 内，由于生活垃圾的种类繁多，未喝完的饮料和腐烂的蔬菜等垃圾中含有大量的液体，使用 固液分离垃圾桶能够将垃圾中的液体垃圾与固体垃圾分离出来，避免垃圾发酵变味，以免 影响空气质量。 目前现有的市政用固液分离垃圾桶，在对垃圾进行液体垃圾与固体垃圾分离时， 通常使用离心的方式进行离心分离，由于分离筒的高速旋转，固体垃圾会在离心力的作用 下撞击在分离筒内壁，对分离筒内壁造成磨损，且在分离过程中含有水的塑料袋会陷入不 同的滤水孔中，导致塑料袋卡在滤水孔上，影响分离筒对垃圾中的液体进行分离。
技术实现要素：
针对现有的市政用固液分离垃圾桶，在对垃圾进行液体垃圾与固体垃圾分离时， 通常使用离心的方式进行离心分离，由于分离筒的高速旋转，固体垃圾会在离心力的作用 下撞击在分离筒内壁，对分离筒内壁造成磨损，且在分离过程中含有水的塑料袋会陷入不 同的滤水孔中，导致塑料袋卡在滤水孔上，影响分离筒对垃圾中的液体进行分离的不足，本 发明提供一种市政用固液分离垃圾桶来解决上述技术问题。 本发明是通过如下的技术方案来实现：一种市政用固液分离垃圾桶，其结构包括 桶体、踩板、上盖、排水管，所述踩板通过间隙连接于桶体前侧，所述上盖安装在桶体顶部， 所述排水管嵌固于桶体两侧，所述桶体包括分离筒、推块、转杆、液体垃圾腔、隔板、电机，所 述分离筒安装在桶体内部且位于上盖正下方，所述推块上表面通过焊接连接于上盖底部， 所述转杆顶部通过间隙连接于推块内部且底部贯穿分离筒底部，所述液体垃圾腔嵌设于分 离筒与桶体之间的间隙内部，所述隔板嵌固于液体垃圾腔底部且通过焊接连接于桶体内 壁，所述电机安装在桶体内底部且与转杆相啮合，所述隔板上表面与排水管位于同一水平 面上，且分离筒上壁与桶体上壁均为镂空的。 更进一步的说，所述分离筒包括滤水孔、海绵块、固体垃圾腔、卡块，所述滤水孔嵌 设于分离筒内壁，所述海绵块外表面与分离筒内壁紧贴，所述固体垃圾腔嵌设于分离筒内 部，所述卡块与固体垃圾腔位于同一轴线上且与电机相连，所述滤水孔与海绵块一一对应 且均有十二块，且卡块内呈十字型开孔。 更进一步的说，所述海绵块包括通水腔、过滤板、限位簧，所述通水腔嵌设于海绵 块内部，所述过滤板外壁通过焊接连接于通水腔内壁，所述限位簧通过焊接连接于过滤板 上下表面，所述过滤板有四块，且向上微微弯曲。 更进一步的说，所述过滤板包括通水孔、活栓、单向挡板，所述通水孔嵌设于过滤 板内部，所述活栓中心通过间隙连接于通水孔内壁，所述单向挡板通过活动卡合连接于活 3 CN 111605916 A 说　明　书 2/4 页 栓表面，所述单向挡板向上打开，且通水孔交错分布。 更进一步的说，所述转杆包括转槽、挤压板、定位板、连接块，所述转槽嵌固于转杆 表面，所述挤压板内侧与转槽相啮合，且与转槽位于同一轴线上，同时紧贴于分离筒内壁， 所述定位板底部通过焊接连接于转杆顶部且通过间隙连接于推块内部，所述连接块上表面 嵌固于转杆底部，所述挤压板底部为弧形，且连接块底部呈十字型向下凸出。 更进一步的说，所述挤压板包括支撑板、挤压槽、密封圈，所述支撑板通过焊接连 接于挤压板内部，所述挤压槽上端嵌固于支撑板底部，且挤压槽底部嵌设于挤压板底部，所 述密封圈嵌固于挤压板中段，所述挤压槽底部向上凹陷，且密封圈的直径小于转杆的直径。 更进一步的说，所述挤压槽包括挤压腔、尖块、支撑柱，所述挤压腔嵌设于挤压槽 内部，所述尖块顶部通过焊接连接于挤压腔内壁，所述支撑柱底部嵌固于挤压腔顶部，所述 尖块呈锯齿状分布。 有益效果 本发明一种市政用固液分离垃圾桶与现有技术相比具有以下优点： 1 .本发明的有益效果在于：启动电机带动分离筒进行转动，使丢入的垃圾在分离 筒内产生离心力，使得垃圾紧贴海绵块内壁进行固液分离，由于通水孔交错分布使过滤板 对液体垃圾进行过滤，避免部分固体垃圾进入滤水孔阻挡液体垃圾的流动。 2.本发明的有益效果在于：当上盖盖上时分离筒带动转杆转动，在转槽与挤压板 的啮合下，使得挤压板向下挤压固体垃圾，且挤压板中部的密封圈能够避免受挤压的固体 垃圾向上涌出，同时尖块呈锯齿状分布，利于对固体垃圾进行压碎，从而减小固体垃圾占用 的空间。 附图说明 通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、 目的和优点将会变得更明显： 图1为本发明一种市政用固液分离垃圾桶的结构示意图。 图2为本发明桶体的内部放大结构示意图。 图3为本发明分离筒的俯视放大结构示意图。 图4为本发明海绵块的剖视放大结构示意图。 图5为本发明过滤板的截面放大结构示意图。 图6为本发明转杆的剖面放大结构示意图。 图7为本发明挤压板的剖面放大结构示意图。 图8为本发明挤压槽的剖视放大结构示意图。 图中：桶体1、踩板2、上盖3、排水管4、分离筒11、推块12、转杆13、液体垃圾腔14、隔 板15、电机16、滤水孔111、海绵块112、固体垃圾腔113、卡块114、通水腔a1、过滤板a2、限位 簧a3、通水孔a21、活栓a22、单向挡板a23、转槽131、挤压板132、定位板133、连接块134、支撑 板b1、挤压槽b2、密封圈b3、挤压腔b21、尖块b22、支撑柱b23。
