技术摘要：
本发明公开了一种电力盾构隧道管片接缝防水构件，属于电力盾构防水构件技术领域，包括橡胶弹性密封垫，所述橡胶弹性密封垫的一边设置有若干个均匀分布的U型空隙，所述橡胶弹性密封垫的内部分别设置有若干个均匀分布的第一圆孔管和第二圆孔管，所述橡胶弹性密封垫的侧面  全部
背景技术：
目前对于长距离布置电线的方式一般都是采用盾构隧道，这种优点很多，例如可 以在铺设完成后在后期需要增加传输线的粗度时很容易就添加完成不像传统的管道需要 重新安置新的管道，由于盾构隧道采用地下填埋式进行铺设，所以对于应压力和密封性的 要求很高，但目前的电力盾构隧道管片接缝防水构件对于密封有待提高，对于密封构件需 要新的发明以此来解决密封问题。
技术实现要素：

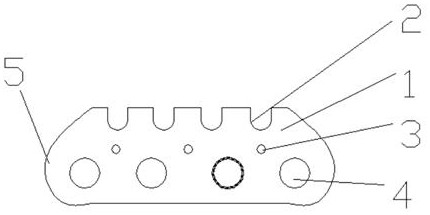

本发明的主要目的是为了解决盾构隧道管片密封问题而提供一种电力盾构隧道 管片接缝防水构件。 本发明的目的可以通过采用如下技术方案达到： 包括橡胶弹性密封垫， 所述橡胶弹性密封垫的一边设置有若干个均匀分布的U型空隙， 所述橡胶弹性密封垫的内部分别设置有若干个均匀分布的第一圆孔管和第二圆孔管， 所述橡胶弹性密封垫的侧面设置有弧形橡胶边。 优选的， 所述橡胶弹性密封垫的一边接触盾构管片， 所述橡胶弹性密封垫的侧边接触所述盾构管片。 优选的， 所述盾构管片之间接触时所述橡胶弹性密封垫紧密接触。 优选的， 所述U型空隙在所述橡胶弹性密封垫进行挤压时提供移动的空隙进行形变范围变化。 优选的， 所述第一圆孔管采用圆形， 在进行不同角度挤压时可以进行压缩， 以均匀减小所述橡胶弹性密封垫的体积。 优选的， 所述第一圆孔管设置在所述U型空隙和所述第二圆孔管之间。 优选的， 所述第二圆孔管采用圆形， 可以应对不同角度的压力进行变形， 以均匀减小所述橡胶弹性密封垫的体积。 3 CN 111608702 A 说　明　书 2/4 页 优选的， 所述第二圆孔管设置在所述橡胶弹性密封垫的底端。 优选的， 所述弧形橡胶边采用弧形在进行错位拼接时不会影响密封效果。 优选的， 所述弧形橡胶边在所述盾构管片进行拼接时， 所述弧形橡胶边进行形变后会把多余的所述橡胶弹性密封垫挤压到所述盾构管片的 空隙内部， 以此达到在错位的情况下也能起到全角度的密封。 与现有技术相比，本发明的有益效果是： 即使在工人安装有误差的情况下也能很好的进行全角度密封防水，对于有错位的情况 也不会影响整体的防水效果，其次采用紧压的方式使密封效果达到最佳。 附图说明 图1为按照本发明的电力盾构隧道管片接缝防水构件的一优选实施例的橡胶弹性 密封垫主视图图； 图2为按照本发明的电力盾构隧道管片接缝防水构件的一优选实施例的橡胶弹性密封 垫侧视图图； 图3为按照本发明的电力盾构隧道管片接缝防水构件的一优选实施例的橡胶弹性密封 垫俯视图； 图4为按照本发明的电力盾构隧道管片接缝防水构件的一优选实施例的盾构管片接触 主视图； 图5为按照本发明的电力盾构隧道管片接缝防水构件的一优选实施例的盾构管片接触 侧视图； 图6为按照本发明的电力盾构隧道管片接缝防水构件的一优选实施例的盾构管片接触 俯视图； 图7为按照本发明的电力盾构隧道管片接缝防水构件的一优选实施例的盾构管片挤压 主视图； 图8为按照本发明的电力盾构隧道管片接缝防水构件的一优选实施例的盾构管片挤压 侧视图； 图9为按照本发明的电力盾构隧道管片接缝防水构件的一优选实施例的盾构管片挤压 俯视图。 图中：1、橡胶弹性密封垫； 2、U型空隙； 3、第一圆孔管； 4、第二圆孔管； 5、弧形橡胶边； 6、盾构管片。 4 CN 111608702 A 说　明　书 3/4 页
