技术摘要：
本发明涉及一种园林用雨水收集系统，其包括设置在边坡处的第一集水槽；第一集水槽的槽口处活动设置有将槽口盖住的过滤网，过滤网水平设置，并且过滤网一端与第一集水槽槽口较高的一侧处铰接；过滤网与第一集水槽的铰接处还设置有用于过滤网保持水平状态的第一复位弹性  全部
背景技术：
园林灌溉的水来源有许多，比如说地下水、雨水等，而为了更加的节能环保，多数 采用的是用雨水进行灌溉，这就需要对雨水进行收集。 现有的对雨水的收集方式多采用蓄水池的方式进行收集，即设置一个呈水平状态 的露天的蓄水池，在雨天时，雨水就可以落入到蓄水池中被收集起来，然后经过一定的过 滤，之后再将其喷淋出来，用于园林的浇灌，就如现有技术中一篇授权公告号为 CN209556018U的中国专利中所公开的一种园林景观雨水收集系统，该种雨水收集系统中公 开了一种呈水平状态放置的集水箱，该种集水箱的作用就和前文提到的蓄水池的作用是一 样的，该集水箱呈长方体形状且上端开口，在集水箱的开口处还设置有过滤网，用于阻挡枝 叶之类的体积比较大的杂物落入到集水箱中，该集水箱中的水就可以抽出用于园林的浇 灌。 还有一种设置在边坡上的蓄水池，即直接在边坡上开设一个集水池101，具体如图 1所示，该集水池101因为设置在边坡上，使得该集水池101的开口处于一边高一边低的状 态，而在该集水池101的开口处也设置有一个过滤网2，用于阻隔枝叶之类的体积比较大的 杂物。 上述中的现有技术方案存在以下缺陷：呈水平状态放置的集水箱在收集雨水时， 过滤网上容易积攒枝叶之类的杂物，这些杂物不但清理起来比较麻烦，而且还容易阻塞过 滤网，既影响过滤网的过滤效果，又影响蓄水池收集雨水，而设置在边坡上的蓄水池，虽然 因为过滤网倾斜设置，枝叶之类的体积比较大的杂物不易在过滤网上残留，但是，也因为过 滤网的倾斜，使得雨水比较难落入到蓄水池中，蓄水效率不高，故而有待改进。
技术实现要素：

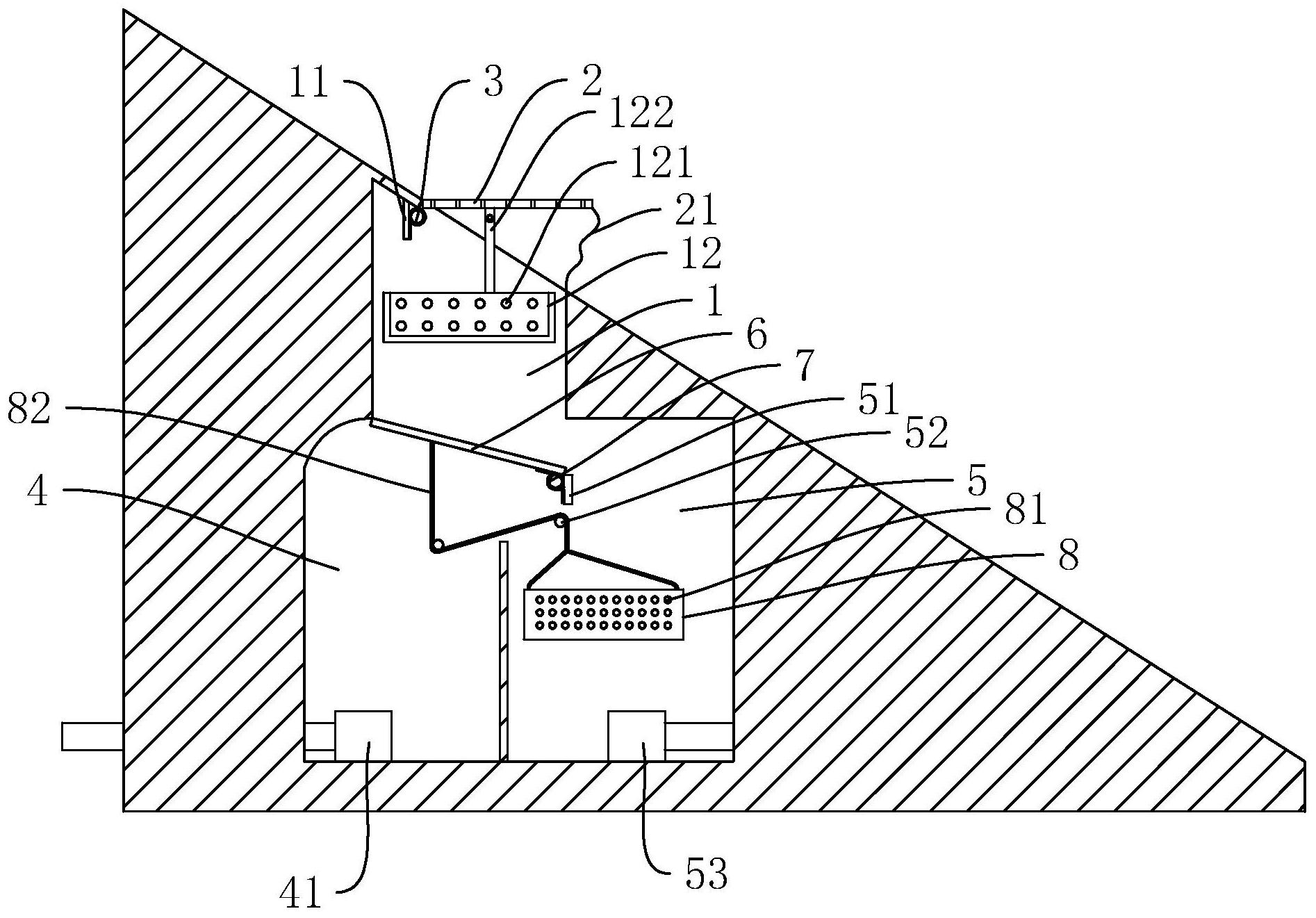

针对现有技术存在的不足，本发明的目的是提供一种园林用雨水收集系统，其既 不易在过滤网上残留枝叶之类的的杂物，又具有较高的雨水收集效率。 本发明的上述发明目的是通过以下技术方案得以实现的： 一种园林用雨水收集系统，包括设置在边坡处的第一集水槽；第一集水槽的槽口处活 动设置有将槽口盖住的过滤网，过滤网水平设置，并且过滤网一端与第一集水槽槽口较高 的一侧处铰接；过滤网与第一集水槽的铰接处还设置有用于过滤网保持水平状态的第一复 位弹性件；第一集水槽中活动设置有第一集水箱，第一集水箱处于过滤网的下方，第一集水 箱的上端开口，并且第一集水箱的侧壁上设置有若干第一出水孔；第一集水箱与过滤网之 间设置有连接件，连接件上端与过滤网铰接，下端与第一集水箱固定连接。 通过采用上述技术方案，在水流从边坡上方冲击下来且经过过滤网所在的位置 时，水流就会穿过第一过滤网，落入到第一集水箱中，而水流所带来的枝叶之类的杂物，则 3 CN 111576602 A 说　明　书 2/6 页 被过滤网所阻拦且被留在了过滤网上，水流进入到第一集水箱后，就会从第一出水孔中流 入到第一集水槽中被收集，以待后续园林浇灌使用，但是在水量比较大时，第一集水箱中的 水来不及进入到第一集水槽中，使得第一集水箱越来越重，此时第一集水箱就会将过滤网 拉至将第一集水槽槽口封住的状态，此时因为过滤网呈与边坡倾斜角度相同的状态，使得 边坡上的水不易进入到第一集水箱中，从而容易出现水流直接冲过过滤网的情况，而在水 流冲过过滤网时，处于过滤网上的枝叶之类的杂物也就容易被冲走，此时随着枝叶之类的 杂物被冲走，过滤网也就不易被堵住，同时也减少了清理时的工作量，而且因为在第一集水 箱中的水量减少后，过滤网会在复位弹性件的作用下回到原来的水平状态，此时从边坡上 流下的水在经过过滤网时就容易被过滤网阻拦下来而进入到第一集水箱中，此种设计方 式，大大方便了在边坡处进行雨水的收集，有着很高的雨水收集效率。 本发明在一较佳示例中可以进一步配置为，所述过滤网远离自身铰接处的一端设 置有将过滤网与所述第一集水槽开口之间缝隙封住的柔性封口件。 通过采用上述技术方案，柔性封口件的设置，使得过滤网呈水平状态时，过滤网与 第一集水槽槽口之间不易存在间隙，杂物也就更加不易越过过滤网进入到第一集水槽中， 一方面有助于保持过滤网的过滤效果，另一方面也使得第一集水槽中的水不易被再次混入 另外的杂物。 本发明在一较佳示例中可以进一步配置为，所述第一集水槽的下方还设置有第二 集水槽以及第三集水槽，第二集水槽与第三集水槽相邻设置；第一集水槽下端处活动设置 有用于引导第一集水槽中的水进入到第三集水槽中的分水板，并且分水板还将第一集水槽 与第三集水槽隔开。 通过采用上述技术方案，第二集水槽的设置，方便对后期雨水的收集；第三集水槽 的设置，方便对初期雨水进行收集；分水板的设置，对初期收集到的雨水以及后期收集到的 雨水进行分离，可以有效的避免初期杂质较多的雨水被收集起来进行利用，同时能够对后 期杂质较少的雨水收集，以便后续利用，此种设计方式，采用机械的方式实现了初期雨水与 后期雨水的自动分离，提升了雨水收集的质量。 本发明在一较佳示例中可以进一步配置为，所述分水板靠近所述第三集水槽一端 与第三集水槽的侧壁铰接，并且在铰接处还设置有用于分水板保持阻隔所述第一集水槽与 第二分水槽状态的第二复位弹性件；分水板下方还活动设置有第二集水箱，第二集水箱用 于接收被分水板从第一集水槽中引导出的水，第二集水箱上端开口且侧壁上设置有若干第 二出水孔；第二集水箱上设置有拉绳，并且在第三集水槽的侧壁上还设置转向件，拉绳远离 第二集水箱一端绕过转向件后与分水板下端固定连接，拉绳用于拉动分水板转动。 通过采用上述技术方案，分水板靠近第三集水槽一端与第三集水槽的侧壁铰接， 使得分水板靠近第二集水槽一端也就可以被打开，从而有助于分水板将后期雨水引入到第 二集水槽中；复位弹性件的设置，使得分水板打开后还可以关闭水流从第一集水槽进入第 二集水槽的通道，使得初期雨水能够被引导至第三集水槽中，而不至于出现流入到第二集 水槽中的情况；拉绳与第二集水箱的设置，使得初期雨水进入到第三集水槽后能够被第二 集水箱收集，而随着第二集水箱中的水增多，第二集水箱就会在自身重力的作用下向下运 动，从而通过拉绳拉动分水板转动，此时因为初期雨水都进入到了第三集水槽中，后期雨水 也就可以从分水板因转动而打开的位置处进入到第二集水槽中被收集；第二出水孔的设 4 CN 111576602 A 说　明　书 3/6 页 置，方便初期雨水流出第二集水箱，以便后续分水板在第二复位弹性件的作用下回复到最 初将第一集水槽与第二集水槽阻断的状态中；转向件的设置，方便第二集水箱通过自身向 下运动来达到向下拉动分水板打开的目的。 本发明在一较佳示例中可以进一步配置为，所述第二出水孔的孔径小于第一出水 孔的孔径。 通过采用上述技术方案，使得第二集水箱中的水需要比较长的时间才能流出第二 集水箱，有助于第二集水箱积蓄初期雨水，以便第二集水箱通过增加自重的方式来拉动分 水板，而不易出现第二集水箱因为漏水太快而拉不动分水板的情况，有助于实现初期雨水 与后期雨水分离的目的。 本发明在一较佳示例中可以进一步配置为，在拉绳拉动所述分水板转动后，分水 板靠近所述第二集水槽一端的高度低于分水板靠近所述第三集水槽一端的高度。 通过采用上述技术方案，使得分水板转动后，分水板可以引导第一集水槽中的水 进入到第二集水槽中，有助于提升收集后期雨水的效率。 本发明在一较佳示例中可以进一步配置为，在所述分水板处于阻隔所述第一集水 槽与所述第二集水槽的状态中时，分水板靠近所述第二集水槽一端的高度高于分水板靠近 所述第三集水槽一端的高度。 通过采用上述技术方案，使得初期雨水落到分水板上时能够被快速的引导至第三 集水槽中，而不易出现聚集在分水板上的情况，同时也避免了因初期雨水聚集在分水板上 而导致分水板受力转动的情况出现，提升了分离初期雨水与后期雨水的效果。 本发明在一较佳示例中可以进一步配置为，所述第二集水槽通过管道与一个沉淀 池连通，并且在第二集水槽中设置有用于为第二集水槽中的水进行加压的加压泵。 通过采用上述技术方案，沉淀池的设置，使得第二集水槽中收集到的雨水可以经 过沉淀之后再加以利用，减少了收集雨水中的杂质，方便后续利用；加压泵的设置，方便将 第二集水槽中收集到的雨水输出第二集水槽。 本发明在一较佳示例中可以进一步配置为，所述第二集水槽与所述沉淀池之间还 设置有溢流池，溢流池分别通过管道与第二集水槽以及沉淀池连通。 通过采用上述技术方案，溢流池的设置，一方面可以用来承装第二集水槽中通过 加压泵输出的雨水，另一方面通过溢流池流入到沉淀池中的水流速会比较小，不易出现太 过剧烈的动荡，有助于对雨水进行沉淀。 本发明在一较佳示例中可以进一步配置为，所述第三集水槽中设置有排污件，排 污件通过排污管道与外界连通。 通过采用上述技术方案，排污件的设置，使得初期雨水可以跟随杂质一起排出第 三集水槽，以便第三集水槽持续使用。 综上所述，本发明包括以下至少一种有益技术效果： 过滤网水平设置，可以在一定程度上起到滞碍从边坡上流下的水的作用，使得从边坡 上流下的水能够更加容易在过滤网处停留而进入到第一集水槽中，提升了第一集水槽收集 雨水的效率，同时因为第一集水箱在水量比较大时会积攒水，使得自身重量加大，从而拉动 过滤网转变成一个与边坡倾斜角度相同的状态，此时边坡上的水就不容易进入到第一集水 槽中，容易出现直接冲过过滤网继续往下流的情况，而随着边坡上的水冲过过滤网，前期被 5 CN 111576602 A 说　明　书 4/6 页 残留在过滤网上的枝叶之类的杂物也就会被冲走，一方面使得杂物不易堵塞过滤网，另一 方面还使得清理过滤网上杂物的工作会更加的轻松； 第二集水槽、第三集水槽以及分水板的设置，使得初期雨水能够与后期雨水进行分离， 提升了雨水收集的质量，降低了所收集雨水中杂质的含量，以便后续对所收集雨水的使用。 附图说明 图1是本发明中
