技术摘要：

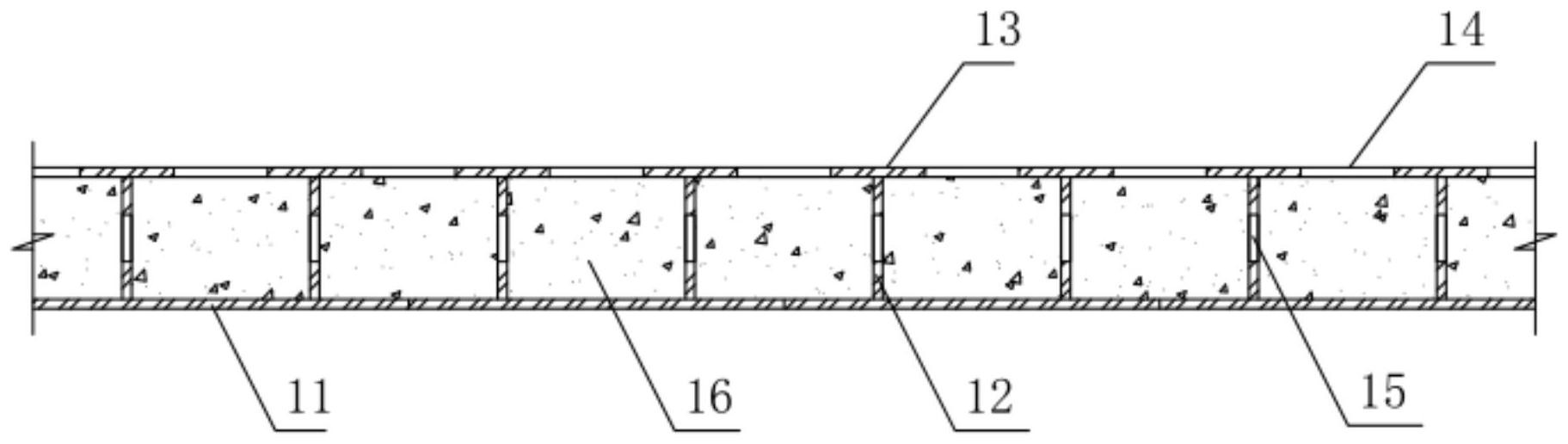

本发明公开了一种大跨度水平组合板结构及其制备方法，水平组合板结构包括：底板；腹板，连接在所述底板的上表面上，且间隔设置有多块；面板，连接在多块所述腹板相对所述底板的端面上，与所述底板及相邻的两块腹板之间形成有供混凝土浇筑成型的空腔；所述面板上还开设  全部
背景技术：
随着钢－混凝土组合结构的发展，建设领域组合结构逐渐成熟，钢－混凝土组合 柱、钢板剪力墙及组合楼板等组合构件在工程建设中应用非常广泛，其中组合楼盖板应用 较多的是压型钢板组合板和钢筋桁架组合板。目前有些复杂工程建设项目中，如连体结构 之间受力非常复杂的水平楼板，承受较大的垂直平面荷载和平面内各方向内力，这要求水 平板结构具有抗弯承载力大、面内各向承载力大等结构特性，常规的钢筋混凝土结构板、压 型钢板组合板和钢筋桁架组合板等比较厚重，不适合选用。 现检索到公开号为CN204940641U的中国实用新型专利公开了一种加劲构件可拆 卸的钢板加强组合楼板，钢板上方间隔焊接抗剪件，钢筋混凝土楼板浇筑于钢板上，钢板下 方间隔设置加劲构件；加劲构件通过盲眼螺栓与钢板可拆卸连接。这种钢板加强组合楼板 采用加劲构件保证其抗弯刚度，钢板与加劲构件间通过盲眼螺栓实现装配化安装拆卸，钢 板底部增加临时槽钢解决了混凝土施工阶段受力问题。 但是，上述组合楼板的钢板上需要焊接栓钉、面层需要铺设钢筋网，制备比较复 杂；而且现场施工时，临时槽钢需要装拆。为了水平板结构达到上述特性，需要设计一种热 轧钢板与混凝土水平组合板结构，能实现复杂工程项目中抗弯承载力大且面内各向承载力 大的要求。
技术实现要素：
有鉴于此，本发明的目的在于提供一种大跨度水平组合板结构及其制备方法，以 解决现有技术中钢－混凝土楼板组合结构承载力不够，板面容易出现开裂的技术问题。 为解决上述技术问题，本发明的技术方案如下： 一方面，本发明提供了一种大跨度水平组合板结构，包括： 底板； 腹板，连接在所述底板的上表面上，且间隔设置有多块； 面板，连接在多块所述腹板相对所述底板的端面上，与所述底板及相邻的两块腹 板之间形成有供混凝土浇筑成型的空腔；所述面板上还开设有与所述空腔对应设置浇筑 口。 进一步地，多条所述腹板焊接固定在所述底板上，所述面板焊接在多条所述腹板 相对所述底板的一端上。 进一步地，所述腹板上开设有可供混凝土在相邻的所述空腔之间流动的开孔。 进一步地，所述底板和所述面板平行布置，所述腹板纵向垂直于所述底板和所述 面板。 4 CN 111608311 A 说　明　书 2/5 页 进一步地，所述水平组合板结构包括多个沿水平方向依次拼接的部件单元，所述 部件单元包括相互平行的上翼缘板和下翼缘板以及连接在所述上翼缘板和所述下翼缘板 之间的两块腹板；所述面板由多个所述部件单元的上翼缘板依次拼接形成；所述底板由多 个所述部件单元的下翼缘板依次拼接形成；所述上翼缘板、所述下翼缘板和两块所述腹板 围合形成有所述空腔。 进一步地，所述部件单元的所述上翼缘板至少有一端相对所述腹板水平向外延伸 部分的长度小于所述下翼缘板对应端部相对所述腹板水平向外延伸部分的长度。 进一步地，所述面板还包括补装在相邻两块所述上翼缘板之间的间隙上的嵌补翼 缘板，所述嵌补翼缘板的水平两端分别与两块所述上翼缘板的水平端部焊接相连；所述嵌 补翼缘板、所述上翼缘板、所述下翼缘板和两块所述腹板共同围合形成有所述空腔。 另一方面，本发明还提供了一种大跨度水平组合板结构的制备方法，包括以下步 骤： 步骤S10，采用四块钢板焊接形成内部具有空腔的部件单元，其中，作为所述部件 单元的面板的一块钢板上开设有浇筑口； 步骤S20，在所述部件单元的垂直截面水平延伸方向上，分别焊接两块所述部件单 元的面板和底板，以形成具有多腔结构的构件单元； 步骤S30，在所述构件单元的水平延伸方向上，分别焊接两个所述构件单元的面板 和底板，持续延伸以形成大跨度的水平板结构； 步骤S40，向所述水平板结构的浇筑口内浇筑混凝土，形成大跨度水平组合板结 构。 进一步地，在所述步骤S30中，在两块所述构件单元的两个面板之间的缺失部分补 装嵌补翼缘板，所述嵌补翼缘板的相对两侧分别焊接在两块所述构件单元的面板内。 进一步地，所述步骤S10和步骤S20的操作在工厂进行；所述步骤S30和所述步骤 S40的操作在现场进行。 进一步地，所述步骤S10、步骤S20和步骤S30中的焊接操作由机器人和/  或人工进 行作业。 综上所述，本发明技术方案，具有如下优点： 1、这种大跨度水平组合板结构，面板和底板之间有多块间隔设置的腹板，发挥了 钢与混凝土各自的材料优势，在相同钢材用量的情况下，可以提高水平组合板结构的抗弯 曲承载力，并承受较大的垂直平面荷载和平面内各方向内力，适用于各类受力复杂的水平 组合板结构。 2、这种大跨度水平组合板结构，与其他的钢板组合结构相比，板面不容易出现开 裂，结构安全性较高。 3、这种大跨度水平组合板结构，在腹板上设置开孔，使混凝土可以在多个空腔之 间流淌，有利于浇筑的混凝土全部密实填充水平组合板内的多个空腔，使整体结构更加牢 固。 4、这种大跨度水平组合板结构的制备方法，可采用机械化作业，具有施工速度快 的优点。 5、这种大跨度水平组合板结构的制备方法，在腔内浇筑混凝土时，无需额外搭设 5 CN 111608311 A 说　明　书 3/5 页 底模板，施工操作更加简单。 6、这种大跨度水平组合板结构的制备方法，焊接形成部件单元、构件单元和大跨 度的水平板结构的操作都可以采用机器人作业，提高生产效率。 附图说明 为了更清楚地说明本发明
