技术摘要：
本发明涉及一种多功能晾衣架，包括支架和设置于所述支架上的烘干单元和灭菌单元，支架包括两个水平且间隔设置的横梁，两个横梁之间设置有用于挂接衣物的晾衣杆，烘干单元包括喷气装置，喷气装置用于对衣物喷烘干气体，以及灭菌单元能够对衣物进行灭菌处理。通过在晾衣  全部
背景技术：
在日常生活中，洗涤衣物后通常采用自然晾干和洗衣机烘干的方式对衣物进行干 燥处理。自然晾干受天气影响较大，对于阴天、雨季以及南方潮湿气候，自然晾干的方式较 为困难。而且，自然晾干的耗时较长。尤其是对于集中洗衣的工厂、作业间或者洗衣机构，衣 物数量较多且较为集中，自然晾干的方式效率较低。当衣物数量较多时，衣物上的细菌、虫、 微生物等容易相互传播，不利于人体健康。以及，对于衣物数量较多时，受洗衣机容纳量限 制，采用洗衣机烘干同样效率较低。
技术实现要素：

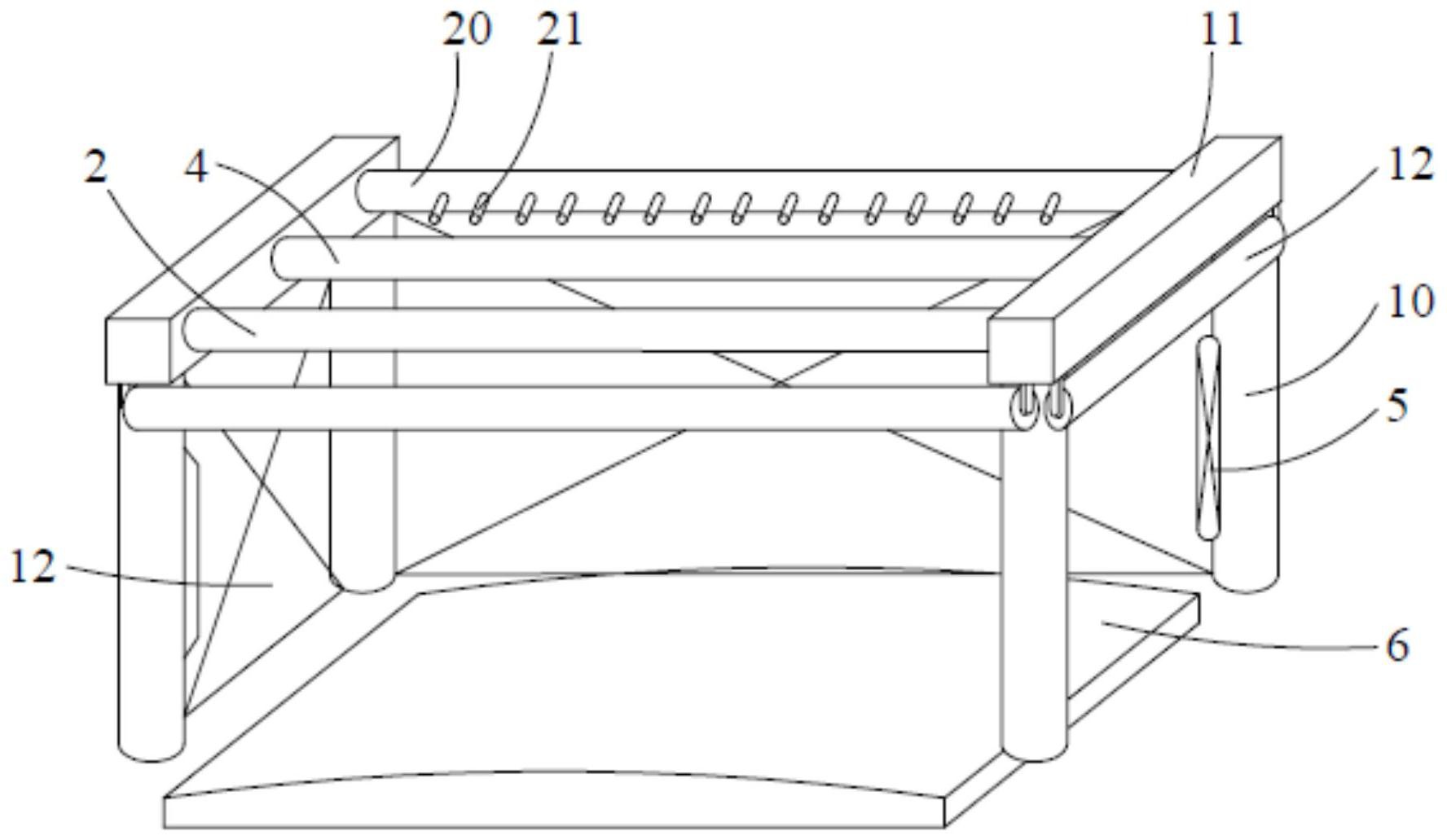

本发明的目的在于提出一种多功能晾衣架，其具有快速干燥衣物和可对衣物作杀 菌处理的特点。 为达此目的，本发明采用以下技术方案： 提供的一种多功能晾衣架，一种多功能晾衣架，其特征在于，包括支架和设置于所 述支架上的烘干单元和灭菌单元，所述支架包括两个水平且间隔设置的横梁，两个所述横 梁之间设置有用于挂接衣物的晾衣杆，所述烘干单元包括喷气装置，所述喷气装置用于对 所述衣物喷烘干气体，以及所述灭菌单元能够对所述衣物进行灭菌处理。 进一步的，所述喷气装置为两个，两个所述喷气装置间隔设置于两个所述横梁之 间，且两个所述喷气装置分别位于所述晾衣杆的两侧。 进一步的，所述喷气装置包括气体管道和喷气嘴，所述气体管道用于输送烘干气 体，所述喷气嘴为多个，多个所述喷气嘴沿所述气体管道的长度方向间隔设置，且所述喷气 嘴朝向所述衣物的一侧。 进一步的，所述气体管道与所述横梁转动连接，并使所述喷气嘴能够沿所述气体 管道的轴线转动。 进一步的，所述支架还包括罩布，所述罩布能够围设于所述衣物的周部。 进一步的，所述罩布的上端设置有转轴，所述转轴安装于所述横梁上，所述罩布可 选择性地卷绕在所述转轴上。 进一步的，所述罩布包括层叠设置的两个布层，靠近所述衣物的一侧的所述布层 为防水布层，远离所述衣物的一侧的所述布层为隔热布层。 进一步的，所述灭菌单元包括灭菌管道和灭菌喷头，所述灭菌管道用于输送灭菌 液，所述灭菌管道设置于两个所述布层之间，所述灭菌喷头能够将所述灭菌液喷洒至所述 衣物上。 进一步的，所述灭菌单元包括紫外线灭菌灯，所述紫外线灭菌灯安装于所述支架 上。 3 CN 111549505 A 说　明　书 2/3 页 进一步的，还包括疏水板，所述疏水板设置于所述衣物的底部，所述疏水板的顶面 凸设有弧面结构，所述疏水板的周部设置有水槽，水能够沿所述弧面结构流入所述水槽内。 本发明相比于现有技术的有益效果： 本发明的多功能晾衣架，通过在晾衣架上设置烘干单元和灭菌单元，对衣物喷烘 干气体和灭菌处理，具有快速干燥衣物和可对衣物作杀菌处理的特点。 附图说明 图1为实施例的多功能晾衣架的示意图。 图2为实施例的灭菌管道的示意图。 图中： 1、支架；10、立柱；11、横梁；12、罩布；2、喷气装置；20、气体管道；21、喷气嘴；3、灭 菌管道；4、晾衣杆；5、紫外线灭菌灯；6、疏水板。
