技术摘要：
本发明揭示了PX装置用球阀试验装置及其测试方法，该装置包括阀体、可拆卸密封设于阀体的进口端和出口端上的盲板、分别贯穿两侧的盲板延伸至阀体的内腔的且连接气源的接头、以及插入进口端的接头内延伸至阀体的内腔的加热装置；所述加热装置还搭设于阀体的外部和填料函  全部
背景技术：
PX装置是以生产苯、甲苯、二甲苯(PX即对二甲苯)等芳烃类产品为主化工装置，一 般附属于炼化企业的芳烃联合装置。芳烃类产品(含PX)一般储存在拱顶罐中，储存压力为 常压，设有氮封保护。所谓氮封即在罐顶与管内浮盘之间充以氮气，氮气压力高于罐内储存 介质压力，以保证储存介质不以气体形式向外挥发。因此，PX装置中对阀体的性能和使用稳 定性具有极高要求，采用硬密封阀体并对该阀体进行测试还未形成完整的测试流程。
技术实现要素：

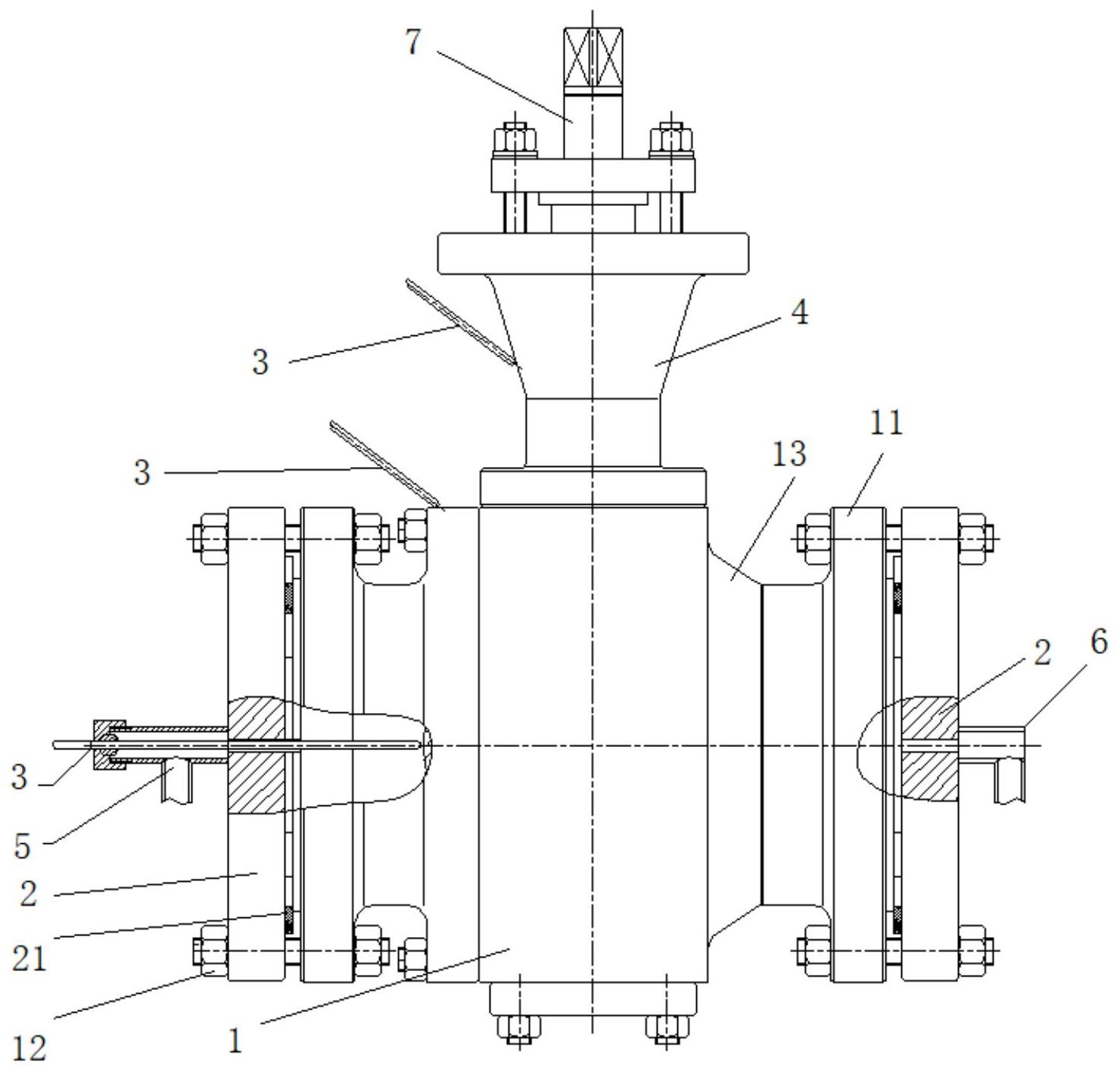

本发明的目的是为了解决上述技术问题，而提供PX装置用球阀试验装置及其测试 方法，从而实现简便高效的完成PX装置用硬密封球阀检验测试。为了达到上述目的，本发明 技术方案如下： PX装置用球阀试验装置，包括阀体、可拆卸密封设于阀体的进口端和出口端上的 盲板、分别贯穿两侧的盲板延伸至阀体的内腔的且连接气源的接头、以及插入进口端的接 头内延伸至阀体的内腔的加热装置；所述加热装置还搭设于阀体的外部和填料函外部。 具体的，位于所述阀体的进口端焊接连通气源和阀体的内腔的三通管接头，三通 管接头还连接有水平设置并贯穿其内部的加热装置。 具体的，位于所述阀体的出口端焊接连通气源和阀体的内腔的直角管接头。 具体的，所述加热装置包括热电偶、包裹设于热电偶外部的加热带、以及包裹设于 加热带外部的保温棉。 具体的，所述加热装置连接有温度反馈模块，温度反馈模块和气源连接至数字化 测试系统。 具体的，所述阀体内阀杆连接有角度传感器，角度传感器连接至数字化测试系统。 PX装置用球阀测试方法，包括以下步骤： 1)加热装置安装至阀体相应位置，并连接数字化测试系统； 2)加热装置连接有实时反馈加热信号至数字化测试系统的温度反馈模块； 3)数字化测试系统对密封的阀体开关控制，从而控制阀体空载开关状态并记录开 关信息； 4)加热装置对阀体相应位置进行加热后，数字化测试系统控制密封的阀体开关， 从而控制阀体带温开关状态并记录开关信息； 5)阀体的内腔密封接通气源，气源对阀体的内腔进行充气，数字化测试系统对气 源控制以及阀体开关控制，从而控制阀体带压开关状态并记录开关信息； 6)数字化测试系统将记录的开关信息发送至显示器，进行实时显示。 3 CN 111595576 A 说　明　书 2/3 页 具体的，步骤1)中，所述位置包括阀体的外部、阀体的内腔、以及填料函外部。 与现有技术相比，本发明PX装置用球阀试验装置及其测试方法的有益效果主要体 现在： 通过加热装置的安装结构有效的模拟工况，进行常温空载开关测试、常温带压开 关测试、带温空载开关测试、带温带压开关测试、阀座密封测试、外泄漏测试；使用盲板配合 接头结构，能控制阀体的内腔温度，并作密封测试；整体测试方法能有效检测阀体的带压或 空载状态数据、带温或常温状态数据，利用数字化测试系统进行压力或温度或开关过程的 控制，分析并记录测试信息反馈至显示屏，实现高效试验过程，获取精准阀体开关数据。 附图说明 图1为本发明实施例的结构示意图； 图2为本实施例中数字化测试系统的控制系统框架； 图中数字表示： 1阀体、11阀座、12螺柱螺母配合件、13内腔、2盲板、21缠绕垫、3加热装置、4填料 函、5三通管接头、6直角管接头、7阀杆。
