技术摘要：
本发明涉及X射线发生设备技术领域，尤其涉及一种多供电方式的X射线发生设备。本发明采用如下技术方案：一种多供电方式的X射线发生设备，包括供电电路和X射线机组件，所述供电电路包括控制系统、储能模块和电能转换模块，电能转换模块连接至外部电源为控制系统和储能模  全部
背景技术：
X  射线成像设备是指通过使在X  射线管中产生的X  射线穿过人类患者或动物的 身体来诊断健康状况的仪器。  产生X射线的的原理是，(1)对X射线管的阴极灯丝进行加热 产生游离的电子；(2)在X射线管阳极和阴极之间加载一个高压，使X射线阴极的游离电子强 烈撞击在阳极端的靶面上.在靶面的垂直方向上有X射线发射出来。游离电子的多少和持续 加高电压的时间决定X射线的量，加载的高压大小决定X射线的质。在实际应用的情况，需要 根据要成像的部位、物体来设置X射线的质和量。 X射线设备一般包括直流整流部件、DC-AC逆变电路、高压变压器，高压整流部件， 灯丝加热变压器等。传统的X射线设备是台式设备，不能随意移动，采用市电AC220V供电、或 者是三相AC380V供电。近今年有部分便携式的X射线机出现，但是大多数是采用市电AC220V 供电的或者是采用电池供电的设备。在特定的供电环境下，如在室外没有交流电、或者电池 用完也有充电源的环境下不能使用将不能使用。
技术实现要素：

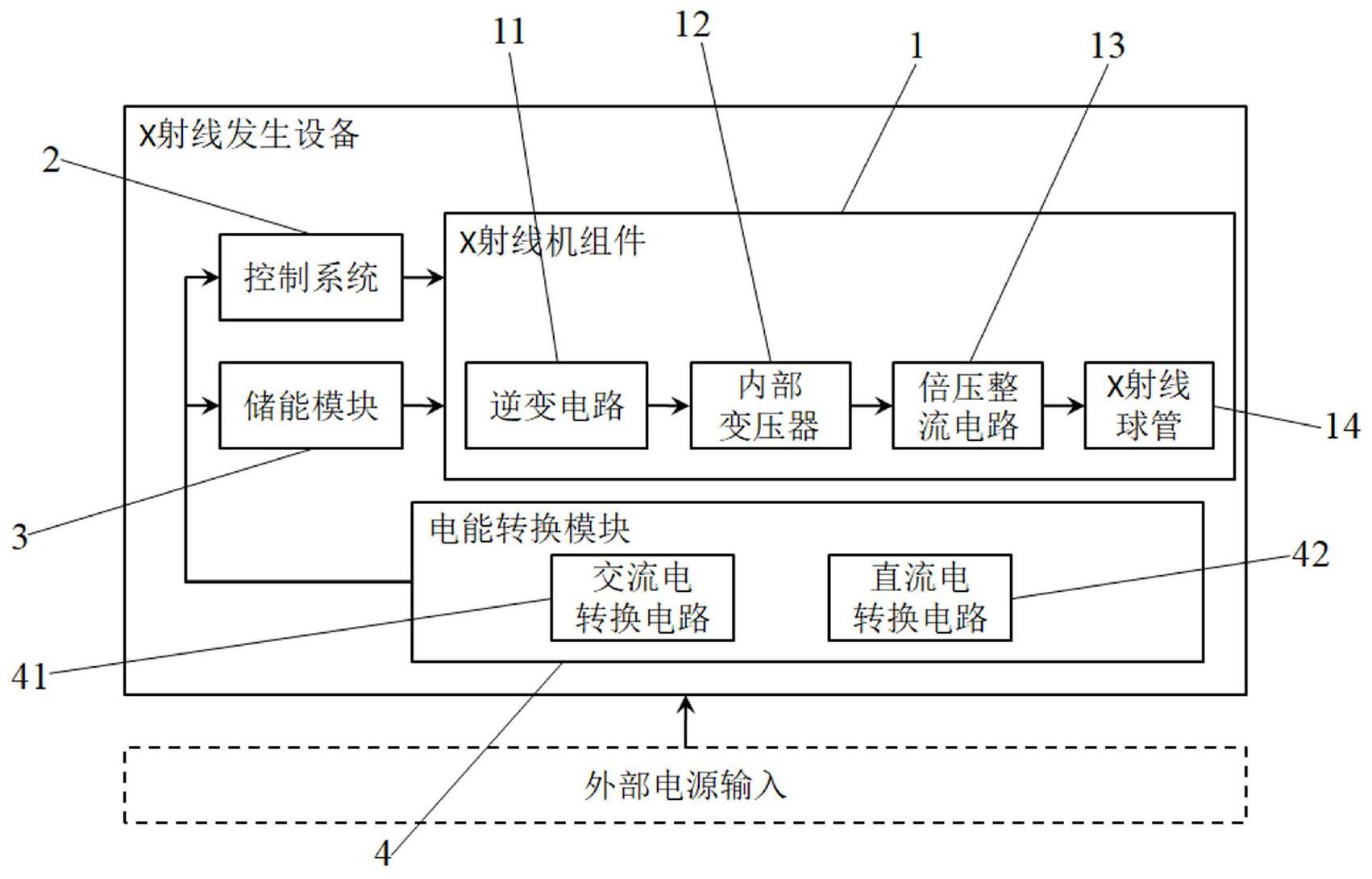

本发明的目的在于提供一种多供电方式的X射线发生设备，具体在于提供一种可 同时兼容市电、低压直流电源，如电池、直流电源适配器、机动车点烟器等供电方式的X射线 发生设备。 为达到上述目的，本发明采用如下技术方案：一种多供电方式的X射线发生设备， 包括供电电路和X射线机组件，所述供电电路包括控制系统、储能模块和电能转换模块，电 能转换模块连接至外部电源为控制系统和储能模块供电，控制系统对X射线机组件进行控 制，储能模块连接至X射线机组件进行供电；所述电能转换模块包括交流电转换电路和直流 电转换电路，交流电转换电路和直流电转换电路均设置有外部电源输入端口。 具体的，交流电转换电路包括输入整流滤波电路、变压器、整流滤波电路、驱动供 电电路、功率开关和控制器，输入整流滤波电路连接至外部交流电并连接至变压器和驱动 供电电路，驱动供电电路连接功率开关和控制器为其供电，控制器驱动控制功率开关，功率 开关驱动控制变压器，变压器输出连接整流滤波电路，整流滤波电路输出至控制系统和储 能模块。 进一步的，交流电转换电路还包括反馈回路，反馈回路连接整流滤波电路的输出 端和控制器。 进一步的，交流电转换电路还包括第一输出保护电路，所述第一输出保护电路设 置于整流滤波电路的输出端并连接至控制器。 具体的，直流电转换电路包括宽电压输入处理电路、DC-DC转换电路和输出控制电 3 CN 111556639 A 说　明　书 2/3 页 路，外部直流电连接至DC-DC转换电路和宽电压输入处理电路，宽电压输入处理电路对外部 直流电进行检测后反馈给输出控制电路，输出控制电路根据设定值驱动控制DC-DC转换电 路对外部直流电进行转换并输出至控制系统和储能模块。 进一步的，直流电转换电路还包括第二输出保护电路，所述第二输出保护电路设 置于DC-DC转换电路的输出端并连接至输出控制电路。 具体的，X射线机组件包括逆变电路、内部变压器、倍压整流电路和X射线球管，储 能模块输出连接至逆变电路，逆变电路通过内部变压器和倍压整流电路输出连接至X射线 球管。 具体的，储能模块采用普通电容、超级电容、电感、电池等具有储能功能的器件中 的一种或多种的组合。 本发明的优点在于：通过采用交流电转换电路和直流电转换电路作为电能转换模 块对X射线发生设备进行供电，同时在X射线发生设备内设置储能模块，使得本发明的X射线 设备能在不同的供电环境下进行使用，可兼容宽电压交流供电、宽电压直流供电等方式，且 不影响X射线设备的图像成像质量。 附图说明 附图1为实施例中X射线发生设备的电路连接原理图； 附图2为实施例中交流电转换电路的电路连接原理图； 附图3为实施例中直流电转换电路的电路连接原理图。
