一种配电工程用电缆绕线装置


技术摘要:

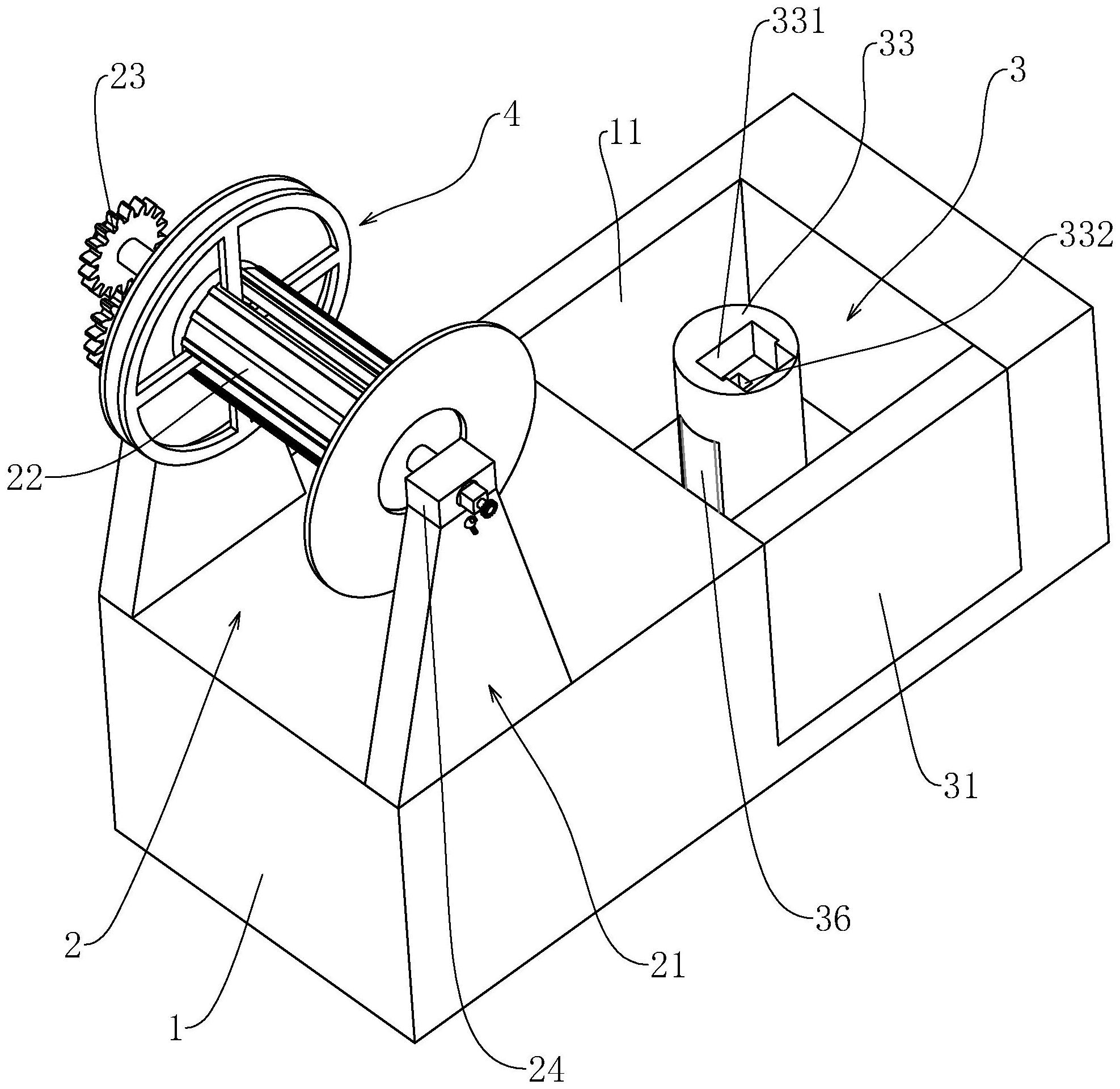

本发明公开了一种配电工程用电缆绕线装置,其技术方案要点包括底座,底座上端设有收卷机构和拆卸机构,收卷机构包括与底座固定的支撑架,支撑架包括两个支撑板,支撑板的上端可拆卸连接有安装块,两个安装块之间转动连接有收卷轴,收卷轴上安装有移料机构,支撑板的一侧  全部
背景技术:
电缆电线是配电工程中比不可少的材料,在配电工程中针对一些老旧设施需要对 原有的电缆进行回收,再进行重新布线。现有的回收方式通常通过绕线装置将电缆进行收 卷后,然后将收卷后的电缆从绕卷装置上取下,便于存放回收,然而电缆在收卷后重量较重 与绕卷装置贴合的较紧,使得人们取下收卷后的电缆费时费力,不利于人们使用。
技术实现要素:
针对现有技术存在的不足,本发明在于提供一种配电工程用电缆绕线装置,具有 绕卷后的电缆易于取下,便于人们回收电缆的功能。 为实现上述目的,本发明提供了如下技术方案:一种配电工程用电缆绕线装置,包 括底座,所述底座上端设有收卷机构和拆卸机构,收卷机构包括与底座固定的支撑架,支撑 架包括两个支撑板,支撑板的上端可拆卸连接有安装块,两个安装块之间转动连接有收卷 轴,所述收卷轴上安装有移料机构,所述支撑板的一侧设有驱动收卷轴转动的驱动组件;所 述收卷轴包括中心轴,中心轴的左右两端固定有转轴并可拆卸连接有挡板,所述移料机构 包括与中心轴滑动连接的四个移动板,所述底座的一侧设有拆卸槽,拆卸机构包括固定在 拆卸槽内的拆卸柱,所述拆卸柱上端设有可与安装块配合的第一嵌入槽,所述第一嵌入槽 下端设有拆卸组件,所述拆卸组件可驱动移动板滑动。 通过采用上述技术方案,在进行收卷时,通过驱动组件驱动收卷轴转动,并在挡板 的作用下使得电缆被收卷在中心轴上;在对收卷好的电缆进行拆卸时,先将安装块与支撑 板分离,然后将挡板与中心中分离,然后将远离移动板一侧的安装块放置在第一嵌入槽内, 使得收卷轴竖直放置便于将电缆与中心轴分离,然后通过拆卸组件驱动移动板向下滑动即 可推动收卷好的电缆向下移动落入拆卸槽内,如此使得收卷好的电缆拆卸方便省力,便于 将收卷好的电缆取下回收另一条电缆,提高回收效率。 本发明进一步设置为:所述驱动组件包括与左侧支撑板固定的驱动电机,驱动电 机的电机轴上固定有主动齿轮,左侧转轴上固定有从动齿轮,从动齿轮与主动齿轮啮合 通过采用上述技术方案,通过驱动电机能够带动主动齿轮转动,从而带动从动齿 轮转动,实现对中心的驱动,便于收卷电缆。 本发明进一步设置为:所述中心轴内设有移动腔,所述中心轴的周向侧壁上均布 有四个与移动腔连通的移动槽,所述移料机构还包括与移动腔左右两端转动连接的移动丝 杆,移动丝杆的左右两端固定有传动杆,右侧转轴端部固定有方形杆,右侧传动杆穿过方形 杆固定有辅助齿轮,左侧传动杆穿过转轴固定有手轮,移动丝杆上螺纹连接有移动环,所述 移动板滑设在移动槽内并与移动环固定;所述第一嵌入槽下端设有可与方形杆配合的配合 的第二嵌入槽,所述第二嵌入槽的下端设有辅助腔,所述拆卸组件包括安装在辅助腔内的 4 CN 111573411 A 说 明 书 2/4 页 辅助电机,所述辅助电机的电机轴上并固定有齿圈,所述辅助齿轮可与齿圈啮合。 通过采用上述技术方案,在收卷电缆时,移动板位于靠近从动齿轮的一侧,在将收 卷好的电缆拆除时,将远离从动齿轮一侧的安装块嵌入到第一嵌入槽内,并使得方形杆嵌 入第二嵌入槽,从而使得中心轴无法转动,然后转动手轮使得辅助齿轮能够嵌入到齿圈内, 然后启动辅助电机,辅助电机带动齿圈转动进而带动辅助齿轮转动,使得移动丝杆转动,从 而带动移动板向下移动,实现对电缆的推动,便于人们将电缆从收卷轴上拆下。 本发明进一步设置为:所述安装块包括连接块和支撑块,所述支撑板的上端设有 可与支撑块配合的连接槽,两个支撑板向背的一侧设有让位孔,所述支撑块上设有与让位 孔对应的加强槽,让位孔内穿设有手拧螺栓,所述手拧螺栓与加强槽螺纹连接,所述手拧螺 栓为蝶形螺栓。 通过采用上述技术方案,通过手拧螺栓将支撑块与支撑板连接,而手拧螺栓为蝶 形螺栓,拆装方便,利于人们拆装安装块。 本发明进一步设置为:所述支撑块的外侧包裹有橡胶块,橡胶块可与连接槽过盈 配合。 通过采用上述技术方案,通过橡胶块来使得支撑块与支撑槽配合紧密,使得收卷 轴在转动时,支撑块不易在支撑槽内晃动而影响电缆收卷。 本发明进一步设置为:所述拆卸槽的前侧设有开口,开口处设有推块,拆卸槽的底 部设有与推块固定的推板,拆卸柱与推板固定。 通过采用上述技术方案,在电缆被拆卸到拆卸槽内后,可通过推块拉动推板,使得 电缆被移出拆卸槽,便于人们将电缆搬运存放。 本发明进一步设置为:所述挡板上固定有连接环,所述中心轴的两端设有与连接 环螺纹连接的挡槽。 通过采用上述技术方案,通过连接环与挡槽的连接实现挡板与中心轴的连接,使 得挡板拆卸方便。 本发明进一步设置为:所述移动板远离移动环的一端通过助推环连接。 通过采用上述技术方案,通过助推环将多个移动板连接,从而加强移动板的强度, 使得移动板不易损坏,并且通过助推环来增大推动电缆的面积,便于更轻松的推动电缆。 本发明进一步设置为:所述中心轴的周向侧壁上固定多个滑条,滑条远离中心轴 的一端为弧形,所述滑条采用聚四氟乙烯制成。 通过采用上述技术方案,在拆除电缆时,滑条能够起到导向作用且电缆与滑条之 间摩擦力较小,从而更易使得电缆与中心轴分离,而由于滑条的延伸方向与中心轴的轴线 方向一致,在进行收卷电缆时,滑条不易与电缆产生打滑,不易影响电缆的收卷。 综上所述,本发明具有以下有益效果: 电缆通过收卷轴进行收卷,收卷后可将收卷轴与支撑架分离,再将收卷轴安装到 拆卸柱内,通过拆卸柱的拆卸电机来驱动收卷轴一侧的移动板向下移动,从而推动收卷后 的电缆向下滑动与收卷轴分离,便于人们将收卷好的电缆与收卷轴分离,同时落入拆卸槽 的电缆会落在推板上,并能够通过推块拉动推板,使得人们更易将拆卸槽内的电缆取出存 放。 5 CN 111573411 A 说 明 书 3/4 页 附图说明 图1是本实施例的结构示意图; 图2是凸显本实施例中收卷机构结构的爆炸示意图; 图3是凸显本实施例中收卷机构机移料机构结构的截面示意图示意图; 图4是凸显本实施例中拆卸机构结构的截面示意图。 附图标记:1、底座;2、收卷机构;3、拆卸机构;4、移料机构;11、拆卸槽;21、支撑架; 22、收卷轴;23、驱动组件;24、安装块;25、手拧螺栓;26、挡板;211、支撑板;212、连接槽; 221、中心轴;222、转轴;223、方形杆;224、移动腔;225、移动槽;226、滑条;227、挡槽;231、驱 动电机;232、主动齿轮;233、从动齿轮;241、连接块;242、支撑块;243、橡胶块;254、加强槽; 261、连接环;31、推块;32、推板;33、拆卸柱;34、辅助电机;35、齿圈;36、活动门;331、第一嵌 入槽;332、第二嵌入槽;333、辅助腔;41、移动丝杆;42、传动杆;43、辅助齿轮;44、手轮;45、 移动环;46、移动板;47、助推环。
