技术摘要：
本发明公开了一种自动冲孔上料用错位报警装置，包括载板，所述载板的上表面固定连接有收集箱，所述收集箱的内侧壁共同固定连接有承重板，所述承重板的上表面固定连接有收集框，所述收集箱的上表面开设有漏孔，所述收集箱的上表面固定连接有操作架，所述操作架的上表面  全部
背景技术：
机械自动化，是指机器或装置在无人干预的情况下按预定的程序或指令自动进行 操作或控制的过程，而机械自动化就是机器或者装置通过机械方式来实现自动化控制的过 程，机械自动化普及很广，其中就包括自动冲孔装置，机械自动化的实现将机械生产引领向 了一个新的领域，通过自动控制系统，真正达到了大工业生产及减少劳动强度，提高了劳动 效率，令整个世界的生产水平迈上了一个新的台阶，并由此延伸出了电气自动化，但目前的 自动冲孔上料设备在上料过程中发生错位无法进行报警，在使用时存在安全隐患，因此为 解决以上问题，我们提供了一种自动冲孔上料用错位报警装置。
技术实现要素：

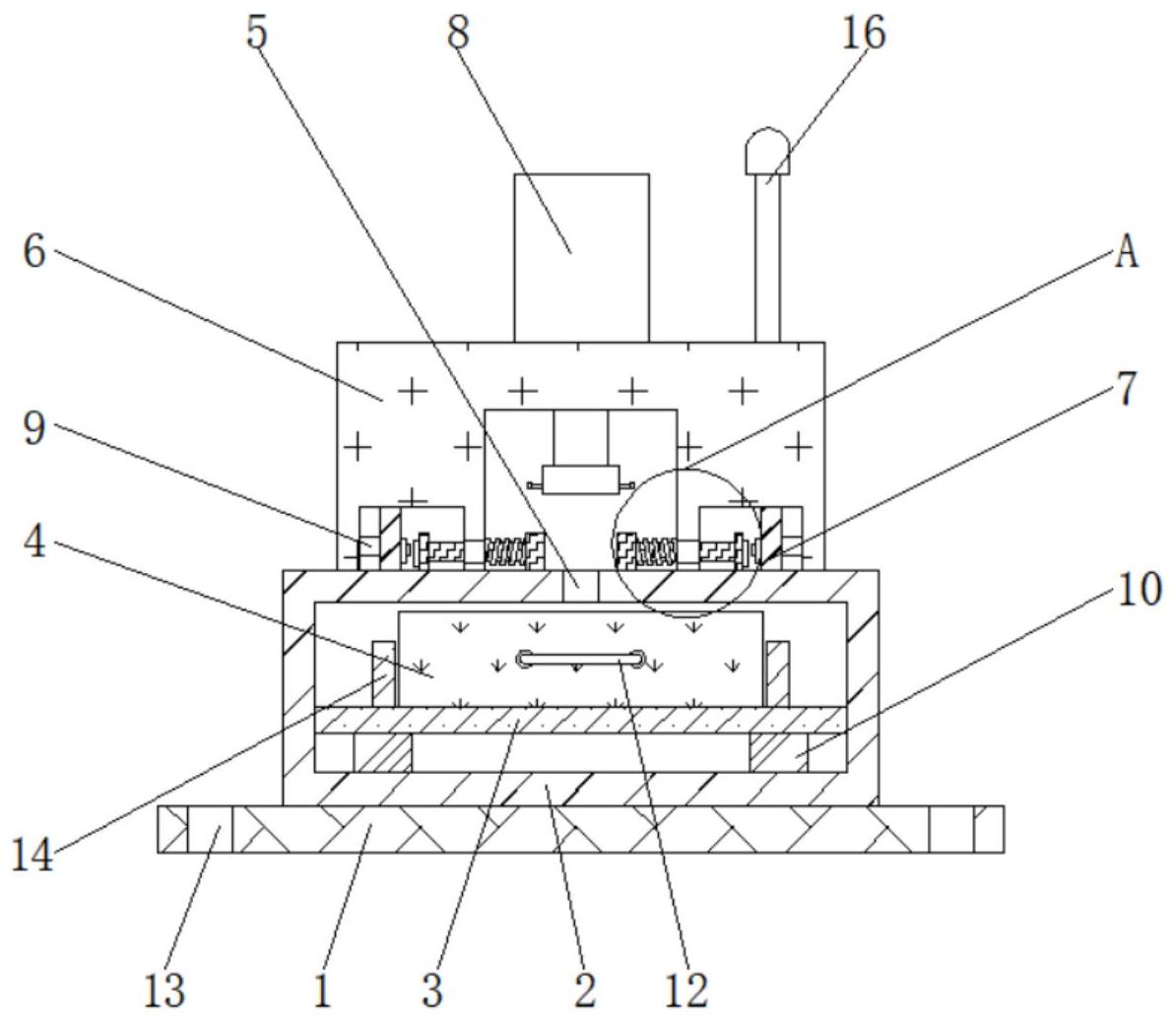

本发明提供，旨在解决上述存在上料过程中发生错位无法进行报警，在使用时存 在安全隐患问题。 本发明是这样实现的，一种自动冲孔上料用错位报警装置，包括载板，所述载板的 上表面固定连接有收集箱，所述收集箱的内侧壁共同固定连接有承重板，所述承重板的上 表面固定连接有收集框，所述收集箱的上表面开设有漏孔，所述收集箱的上表面固定连接 有操作架，所述操作架的上表面固定连接有冲压机构，所述操作架的内部开设有相对称的 空腔，每个所述空腔的内侧壁共同固定连接有连接板，两个所述连接板相互靠近的一侧面 均固定连接有报警开关，每个所述空腔的内侧壁均开设有通口，每个所述空腔的内部均设 有固定杆，两个所述固定杆相互靠近的一端均贯穿通口并延伸至冲压机构的下方，每个所 述固定杆的外表面均套设有弹簧，所述操作架的上表面固定连接有报警灯，且报警灯位于 冲压机构的右侧，所述收集箱的正面通过销轴固定铰接有密封门。 优选的，所述载板的上表面开设有安装孔，且安装孔的数量至少为四个。 优选的，所述收集箱的内顶壁固定连接有相对称的固定块，每个所述固定块的顶 端均与承重板的底面固定连接。 优选的，所述承重板的上表面固定连接有相对称的限位板，两个所述限位板相互 靠近的一侧面分别与收集框的左右两侧面相接触。 优选的，两个所述连接板相互远离的一侧面均固定连接有定位块，两个所述定位 块相互远离的一侧面均与空腔的内侧壁固定连接。 优选的，所述收集框的正面固定连接有把手，且把手的外表面开设有防滑纹。 优选的，所述密封门的正面设有拉钮，所述拉钮的背面与密封门的正面固定连接。 优选的，两个所述固定杆相互远离的一侧面均固定连接有保护垫，且保护垫的厚 度至少为两厘米。 与现有技术相比，本发明的有益效果是：通过固定杆上设有的弹簧，能够对固定杆 3 CN 111570607 A 说　明　书 2/3 页 进行保护，同时利用弹簧所产生的弹力，能够对冲压件进行固定，通过连接板上连接的报警 开关，起到对上料时出现错位并进行报警的作用，达到了对冲压件进行保护，解决了在上料 过程中发生错位无法进行报警，在使用时存在安全隐患的问题，通过承重板上放置的收集 框，并与漏孔的配合，起到对冲压碎屑通过漏孔进入到收集框内的作用，达到对冲压碎屑收 集的作用，通过承重板上连接的限位板，起到了对收集框进行限位的作用，达到了收集框的 稳定效果，解决了冲压碎屑对操作区域造成脏乱的问题。 附图说明 图1为本发明一种自动冲孔上料用错位报警装置操作架正视图的剖视图； 图2为本发明一种自动冲孔上料用错位报警装置图1中A处结构放大示意图； 图3为本发明一种自动冲孔上料用错位报警装置操作架的正视图。 图中：1、载板；2、收集箱；3、承重板；4、收集框；5、漏孔；6、操作架；7、连接板；8、冲 压机构；9、定位块；10、固定块；11、密封门；12、把手；13、安装孔；14、限位板；15、拉钮；16、报 警灯；17、通口；18、弹簧；19、固定杆；20、空腔；21、报警开关；22、保护垫。
