技术摘要：
本发明提出一种基于CATIA模型添加BIM属性并输出BIM属性表的方法，属于三维数字化设计领域。为解决目前CAITA模型不能实现非几何属性录入，并且导出的BIM属性表不能实现不同平台BIM模型的兼容，导致BIM属性丢失问题，本发明包括：以CATIA三维设计软件为平台，新建零件；  全部
背景技术：
CATIA软件是法国达索公司开发的旗舰解决方案。提供外型设计、机械设计、设备 与系统工程、管理数字样机、机械加工、分析和模拟等功能模块。CATIA具有应用领域广，使 用用户多的特点，目前已成为汽车、航天航空、船舶制造、厂房设计、电子电力、消费品和通 用机械制造等领域主要的三维设计软件。 BIM是建筑信息模型(Building  Information  Modeling)的英文简称，最初由建筑 行业提出，后逐渐拓展到整个工程建设领域。BIM模型指具有几何属性和非几何属性，带有 信息的模型。目前BIM模型的属性大致分为几何属性和非几何属性，基于模型成果能查看、 读取到几何属性，非几何属性需要在工程设计的各个阶段由设计人员录入。 目前CATIA软件建立的模型只包含几何属性，没有非几何属性，BIM属性不完整。当 前基于工程BIM模型的应用，正推动着工程建设管理模式的创新，逐步提升生产效率、提高 质量、降低工程成本。在未来全面普及和工程项目从规划、设计、施工到运维、拆除的全生命 周期带来巨大影响和价值。因此提出一种为CATIA模型添加非几何属性，输出BIM模型和BIM 属性表的方法具有重要的意义和价值。 CATIA解决了三维数字化设计，能完成复杂结构的建模工作，但模型除了几何属性 外，没有其他的属性信息。 因此，CATIA模型需要一个解决非几何属性录入，让使其成为BIM模型，实现模型信 息完整的方法。其次建立BIM模型软件很多，模型格式以及软件解析BIM属性的方法、策略各 异，导致不同平台BIM模型转换不兼容，出现BIM属性丢失，若能导出BIM属性表，能极大的方 便在CATIA模型第三方平台的属性重构，为后期基于BIM模型的深入应用奠定基础。
技术实现要素：

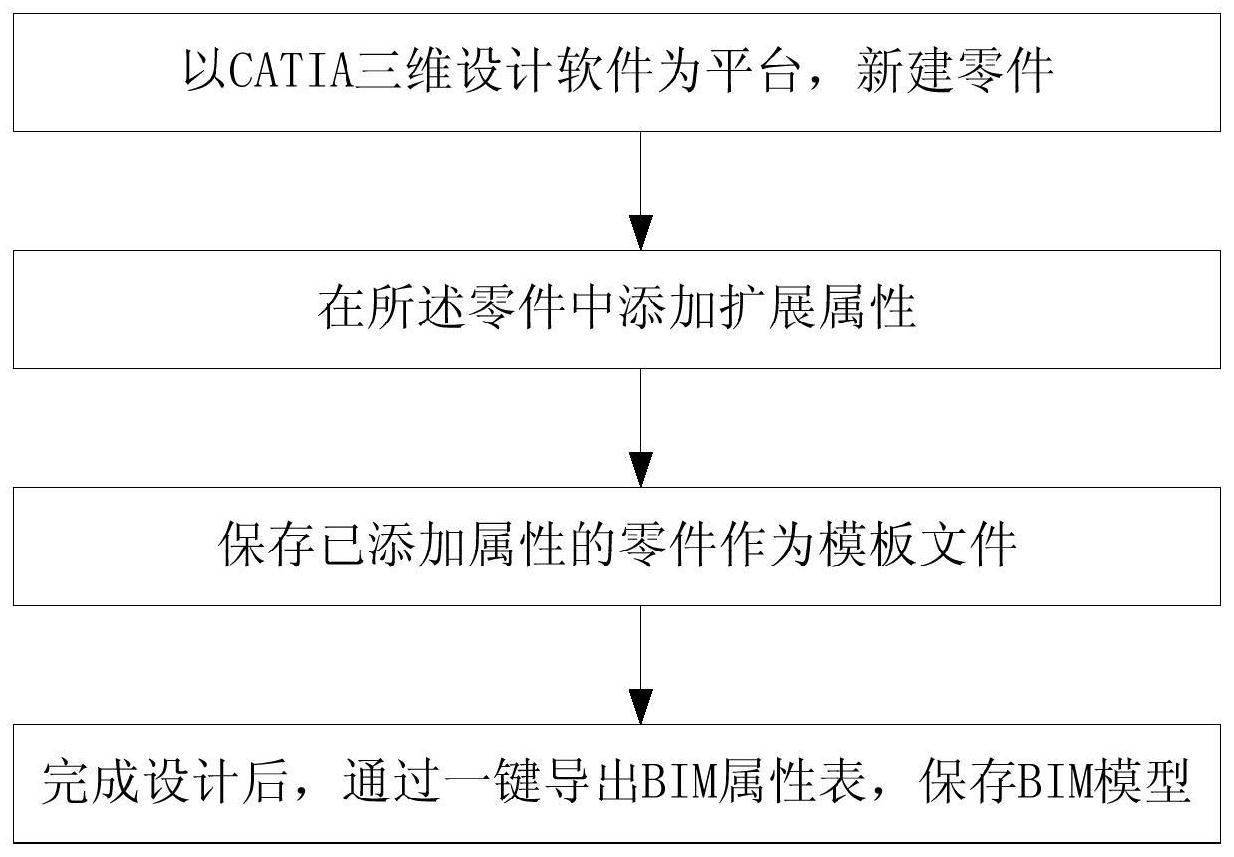

本发明的目的是提供一种基于CATIA模型添加BIM属性并输出BIM属性表的方法， 解决目前CAITA模型不能实现非几何属性录入，并且导出的BIM属性表不能实现不同平台 BIM模型的兼容，导致BIM属性丢失问题。 本发明解决其技术问题，采用的技术方案是：基于CATIA模型添加BIM属性并输出 BIM属性表的方法，包括如下步骤： 步骤1、以CATIA三维设计软件为平台，新建零件； 步骤2、在所述零件中添加扩展属性； 步骤3、保存已添加属性的零件作为模板文件； 步骤4、完成设计后，通过一键导出BIM属性表，保存BIM模型。 进一步的是，步骤2中，在添加扩展属性时，填写属性名称及选择属性值类型。 3 CN 111581700 A 说　明　书 2/2 页 进一步的是，步骤3中，保存已添加属性的零件作为模板文件后，重新新建零件时 选择此模板文件，即可生成具有相同扩展属性的零件。 进一步的是，相关人员基于此模板文件开展专业数字化设计，在设计过程中录入 相应模型非几何属性。 本发明的有益效果是，通过上述基于CATIA模型添加BIM属性并输出BIM属性表的 方法，以CATIA三维设计软件为平台，通过此方法得到具体几何属性和非几何属性的完整 BIM模型和BIM属性表，方便用户在第三方平台重塑BIM模型以及围绕BIM模型的深入应用， 解决因设计平台差异造成的BIM属性丢失。 附图说明 图1为本发明基于CATIA模型添加BIM属性并输出BIM属性表的方法的流程图； 图2为本发明中输出BIM模型与BIM属性表的结构框图。
